一种树枝粉碎机的制作方法

本实用新型涉及树枝粉碎设备，具体涉及一种树枝粉碎机。

背景技术：

树枝粉碎机是一种常见的杆状物体加工装置，被广泛应用于树枝粉碎，杆状物体加工和环保工程之中。可切屑直径1--20公分的枝杈及枝干，主要用于加工松木、杂木、扬木、杉木、原竹等物料，更加适合用于食用菌培养基中的木屑机加工。同时该设备还可用于竹、茅草、玉米秆、高梁秆等纤维质秆状物料的切屑。

如公告号为CN204911689U的专利，该专利公开了一种二级可调式树枝粉碎机，是由原动机、减速器、上箱盖、中间箱体、下箱座、键、齿轮、轴承、刀轴、刀盘、锁紧螺母、端盖、调节螺母、调节轴、螺栓、连接板等组成。其特征在于：箱体内安装有两组粉碎刀轴和一根中间传动轴；两组刀轴上都安装有刀盘，所有轴之间通过齿轮啮合传动。转动间距调节轴可以调节第一组刀轴的间距。当粉碎直径在50mm以下的树枝时，采用第二级刀轴直接粉碎，第一级刀轴仅起喂入树枝的作用；当粉碎的树枝直径超过50mm时，第一级刀轴上的刀齿可以对树枝进行初步粉碎，并兼起喂入的功能；被破坏后的树枝被继续喂入，被第二级刀轴继续粉碎。

该专利的缺点在于：上述专利不能自由移动，搬运也较为困难，故需将树枝进行集中收集，然后集中进行粉碎处理。而在实际操作中，在园艺作业中剪下的废弃的树枝枝娅散落在地上，分散范围较广，且不易捆绑和封装，故不易进行集中的收集处理。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种可自由移动、方便对散落范围较广的树枝进行粉碎回收的树枝粉碎机。

为实现上述目的，本实用新型提供了如下技术方案：

一种树枝粉碎机，包括设有粉碎箱的粉碎机，所述粉碎箱内设有用于粉碎树枝的粉碎装置，所述粉碎箱下端面开设有出料口，所述粉碎箱上端面开设有喂料口，所述粉碎箱下方设有支架，所述粉碎箱固定安装于支架，所述支架下端两侧均转动连接有行走轮，所述粉碎箱下端可拆卸连接有用于收集出料口出料木屑的收集箱。

通过采用上述技术方案，树枝从喂料口进入到粉碎箱内被粉碎箱内粉碎装置粉碎后从出料口出料至收集箱内，完成树枝粉碎。当一处的树枝被清理完后，可推动支架，在行走轮的作用下支架移动方便，将支架推动到有树枝的地方，再进行粉碎即可。不需集中收集树枝，可以边收集树枝边粉碎，方便了树枝的粉碎。

本实用新型的进一步设置为：所述粉碎箱一侧设有用于推动粉碎箱的推车把手，所述行走轮位于支架相对推车把手一端。

通过采用上述技术方案，可通过推车把手对粉碎箱施力，由于粉碎箱固定连接于支架上方，故支架受到推力向前移动，从而可方便的推动和拉回支架。

本实用新型的进一步设置为：所述支架背对推车把手一端设有护脚，所述护脚设有两个且位于支架两侧，所述护脚下端面均匀设有若干防滑凸起。

通过采用上述技术方案，在将支架移动到所需位置后，将护脚抵接于地面，从而防止粉碎机在粉碎过程中滑动，提高了粉碎机的稳定性。在需推动支架时，只需以行走轮为支点撬起支架，使护脚离开地面即可。

本实用新型的进一步设置为：所述粉碎箱下端面两侧设有滑轨，所述收集箱相对滑轨一侧设有滑杆，所述滑杆滑动连接于滑轨。

通过采用上述技术方案，在收集箱满后，可滑动粉碎箱，将滑杆滑出滑轨，然后清理收集箱，在清理完毕后再将滑杆滑入滑轨内即可。方便了收集箱的清洁和安装。

本实用新型的进一步设置为：两个所述滑轨之间设有档杆，所述档杆位于滑轨相对推车把手一端，所述档杆固定连接于粉碎箱下端面。

通过采用上述技术方案，在将收集箱的滑杆滑入滑轨时只需直接滑动到滑杆一端抵接于挡杆即可，防止在滑入滑杆的过程中由于滑动过度而导致收集箱滑出滑轨或导致出料口不落于收集箱内。

本实用新型的进一步设置为：所述收集箱上端面开设有嵌槽，所述嵌槽位于收集箱背对推车把手一端，所述粉碎箱背对推车把手一端沿竖直方向滑动连接有卡块，所述卡块嵌设于嵌槽内。

通过采用上述技术方案，通过将卡块插入嵌槽内使收集箱和粉碎箱更稳定的结合。卡块对嵌槽有一个径向的限位力，可防止收集箱在粉碎机粉碎过程中由于非人为外力而滑动，导致出料口出来的木屑不能落于收集箱内。在需滑出收集箱时，将卡块向上滑动使其离开嵌槽，然后取出收集箱即可。在清理完收集箱后，将卡块向下滑动嵌设如入嵌槽内即可。

本实用新型的进一步设置为：所述粉碎箱沿竖直方向开设有容纳槽，所述卡块嵌设于容纳槽内且滑动连接于容纳槽，所述容纳槽侧壁开设有弹簧槽，所述卡块相对安装槽一侧设有弹簧块，所述弹簧槽上端面和弹簧块之间设有用于驱动卡块嵌设于卡槽内的复位弹簧。

通过采用上述技术方案，复位弹簧对弹簧块有一个向下的推力，即对卡块有一个向下的推力，从而使卡块更稳定的嵌设于卡槽内，使收集箱更稳定的固定在粉碎箱上。

本实用新型的进一步设置为：所述卡块背对推车把手一侧开设有用于方便使用者施力的施力槽。

通过采用上述技术方案，可通过对施力槽内壁施力，使卡块向上移动，从而方便了使卡块离开嵌槽。

本实用新型的进一步设置为：所述喂料口设有防护软胶，所述防护软胶一端固定连接于粉碎箱，所述防护软胶覆盖喂料口。

通过采用上述技术方案，可防止粉碎机在运转粉碎时使用者误将手伸入进料口而引发的安全事故，提高了使用安全性。

本实用新型的进一步设置为：所述喂料口上插设有用于推送物料的进料板，所述进料板和喂料口呈间隙配合。

通过采用上述技术方案，树枝和树叶放入喂料口中时不能顺利进入粉碎箱，可以用进料板将树枝推入喂料口，来达到粉碎的效果。

本实用新型具有以下优点：方便移动，可随时粉碎捡到的树枝；对树枝粉碎后的木屑进行集中收集，防止木屑飞溅；具有较好的使用安全性。

附图说明

图1为实施例的结构示意图；

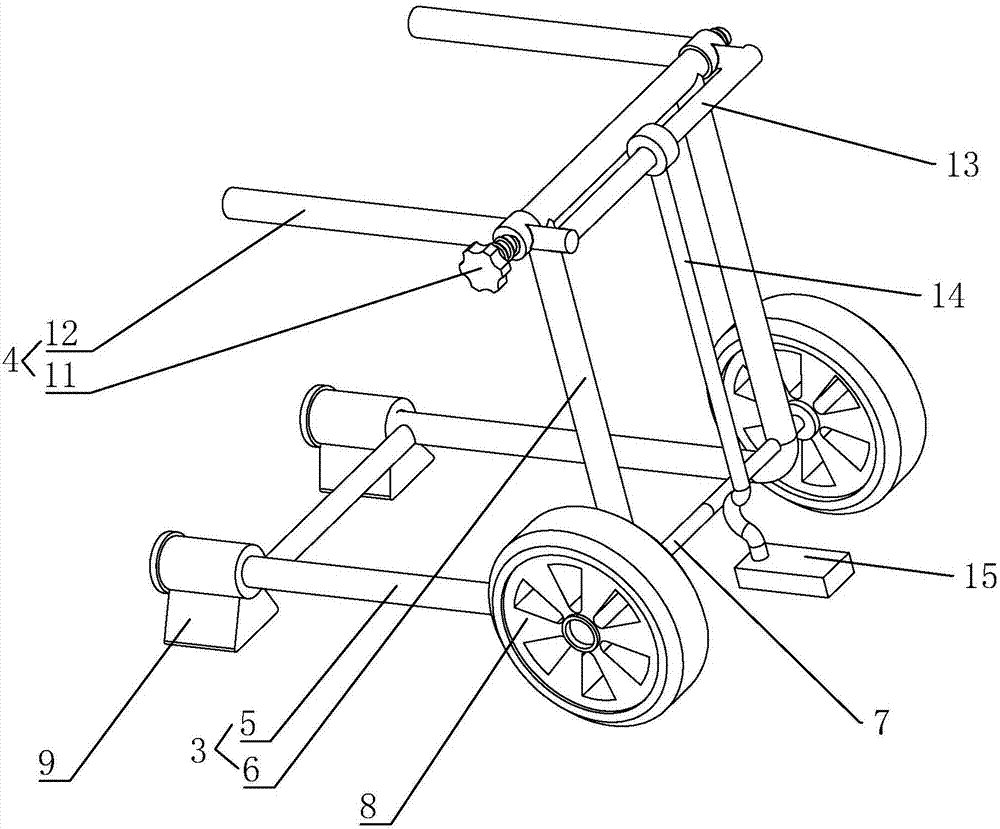

图2为实施例中支架的结构示意图；

图3为实施例中护脚的结构示意图；

图4为实施例中支架的局部剖视图；

图5为实施例中粉碎机的结构示意图；

图6为实施例的局部剖视图；

图7为图6中A处的放大图；

图8为实施例的剖视图（主要用于体现粉碎装置和电机）。

附图标记：1、支架；2、粉碎机；3、底架；4、转动架；5、第一底框；6、第二底框；7、安装轴；8、行走轮；9、护脚；10、防滑凸起；11、转动杆；12、支杆；13、施力杆；14、联动杆；15、踏板；16、粉碎箱；17、滑轨；18、滑动槽；19、档杆；20、容纳槽；21、弹簧槽；22、卡块；23、施力槽；24、弹簧块；25、复位弹簧；26、收集箱；27、滑杆；28、嵌槽；29、出料口；30、导料板；31、喂料口；32、防护软胶；33、进料板；34、电机；35、粉碎装置；36、喂料辊；37、齿板；38、转子总成；39、筛板；40、推车把手。

具体实施方式

参照附图对本实用新型做进一步说明。

如图1所示，一种树枝粉碎机，包括支架1和安装在支架1上的粉碎机2。

如图2所示，支架1包括底架3和转动架4。底架3包括第一底框5和第二底框6。第一底框5和第二底框6均呈匚字型设置，且第一底框5平行于地面。第二底框6位于第一底框5上方且垂直于第一底框5。第一底框5的开口端和第二底框6的开口端呈固定连接。

如图2所示，第一底框5相对第二底框6一端穿设有安装轴7，安装轴7穿设过第一底框5且转动连接于第一底框5。安装轴7两端均固定连接有行走轮8，行走轮8一侧抵接于第一底框5外壁。第一底框5背对第二底框6一端设有护脚9，护脚9固定连接于第一底框5两端。如图3所示，护脚9下端面均匀设有若干防滑凸起10。

如图2所示，转动架4位于第二底框6上方且平行于第一底框5。转动架4包括转动杆11和支杆12。支杆12呈匚字型设置，支杆12的开口端固定连接于转动杆11两端，从而使支杆12和转动杆11形成框型的转动架4。如图2和图4所示，转动杆11为螺杆。转动杆11穿设过第二底框6的中间杆，且螺纹连接于第二底框6。

如图2所示，支杆12相对转动杆11一端穿出第二底框6，支杆12之间设有平行于转动杆11的施力杆13，施力杆13固定连接连接于支杆12且位于支杆12相对转动杆11一端。施力杆13下端转动连接有联动杆14，联动杆14呈竖直设置，联动杆14下端面固设有踏板15。

如图1所示，粉碎机2包括粉碎箱16。如图1和图2所示，粉碎箱16位于支杆12上方，支杆12嵌设入粉碎箱16下端面内，使粉碎箱16固定连接于支杆12。粉碎箱16下端面两侧设有滑轨17。滑轨17沿其长度方向开设有滑动槽18。滑轨17之间设有档杆19，档杆19位于滑轨17相对行走轮8一端，档杆19固定连接于粉碎箱16下端面。

如图5和图7所示，粉碎箱16沿竖直方向开设有容纳槽20，容纳槽20侧壁开设有弹簧槽21。容纳槽20内滑动连接有一卡块22，卡块22背对第二底框6一侧开设有用于方便使用者施力的施力槽23。卡块22相对安装槽一侧设有弹簧块24，弹簧块24滑动连接于弹簧槽21。弹簧槽21上端面和弹簧块24之间设有复位弹簧25。

如图6所示，粉碎箱16下方设有收集箱26。收集箱26相对滑轨17一侧设有滑杆27，滑杆27嵌设在滑动槽18内且滑动连接于滑动槽18。收集箱26上端面开设有嵌槽28，嵌槽28位于收集箱26背对第二底框6一端。当复位弹簧25呈自然状态时，卡块22嵌设于嵌槽28内。

如图5所示，粉碎箱16下端面开设有出料口29，出料口29相对转动架4一侧固设有导料板30，导料板30垂直于粉碎箱16下端面。导料板30为一薄板，与粉碎箱16一体成型。出料口29沿竖直向下的投影位于收集箱26内。如图1所示，粉碎箱16上端面开设有喂料口31。喂料口31设有防护软胶32，防护软胶32一端固定连接于粉碎箱16，防护软胶32覆盖喂料口31。喂料口31上插设有用于推送物料的进料板33，进料板33和喂料口31呈间隙配合。

如图8所示，粉碎机2还包括电机34和粉碎装置35。电机34和粉碎装置35均位于粉碎箱16内。粉碎装置35包括喂料辊36、齿板37、转子总成38和筛板39。喂料辊36位于喂料口31下方且转动连接于粉碎箱16。转子总成38位于喂料辊36下方，且转动连接于粉碎箱16。齿板37固定安装于转子总成38上。筛板39位于出料口29上方。电机34的输出端通过传送带与粉碎箱16内的转子总成38相连，从而驱动转子总成38运转。

如图8所示，粉碎箱16一侧设有用于推动粉碎箱16的推车把手40，推车把手40位于支架1相对行走轮8一端。

该树枝粉碎机的工作原理如下所示：

1、手握推车把手40，以行走轮8为支点，翘起支架1，使护脚9离开地面，推动支架1，使支架1移动到所需位置；

2、放下支架1，是护脚9抵接于地面，防止支架1滑动，使支架1稳定放置在地面上；

3、朝向喂料口31内塞入树枝和树叶，若无法塞入，可通过进料板33将树枝推入喂料口31；

4、树枝进入喂料口31后被喂料辊36喂入转子总成38处，然后被转子总成38上的齿板37切割成木屑；

5、切割到一定细小程度的木屑从筛板39掉出，沿着导料板30从出料口29出料至收集箱26内；

6、当收集箱26内满后，通过施力槽23对卡块22施力，使其向上移动，使卡块22离开嵌槽28，再将滑杆27滑出滑动槽18；

7、将收集箱26清空后，使卡块22向上移动，将滑杆27滑入滑动槽18，直至滑杆27抵接档杆19，然后撤去对卡块22的力，在复位弹簧25的作用下卡块22向下滑动，嵌设入嵌槽28内，使收集箱26固定连接于粉碎箱16即可。

在推入收集箱26的过程中，导料板30会沿导料板30和粉碎箱16的连接处变形转动，从而确保收集箱26上的滑杆可推入滑动槽18。在收集箱26推入后导料板30会还原到原来位置。

若需一次性粉碎大量树枝，可拆下收集箱26，然后脚踩踏板15，使施力杆13向下运动。施力杆13向下运动从而带动转动杆11转动，使支杆12转动，来改变粉碎箱16和地面之间的角度。即改变了导料板30和地面所呈角度，出料的木屑在导料板30的导料下会出料到粉碎箱16前方，从而可在不影响出料的情况下堆积更多的木屑。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
