玉米收割机刀片的制作方法

本实用新型具体涉及一种玉米收割机刀片。

背景技术：

玉米收割机是一种针对新型能源开发和减轻农民劳动强度的农业机械，它可以帮助农民完成对玉米秸秆收割的作业。玉米收割机主要由割杆装置、输送装置、液压升降器等组成。下面我们就来说说玉米收割机定刀片的更换工作。

更换定刀片时，先拆下护刃器上的方颈螺栓，拆下护刃器，用錾子剔去报废刀片，再铆上新刀片。铆接中应注意钉头应低于定刀片工作面。如果护刃器变形或损坏，则换上铆有定刀片的新护刃器。定刀片或护刃器在更换以后，要进行检查。要求所有定刀片在同一平面内，其偏差不超过0.5毫米。对其玉米收割机定刀片的调整方法：在左右两端的护刃器之间，拉紧一根细线，细线放在每个定刀片的工作面上。如果其中某定刀片工作面与细线偏移太大，则拆下该定刀片所在护刃器上的方颈螺栓，刀片工作面向下偏移，应抽去护刃器与切割器梁之间的垫片。但是在我们平时使用过程中发现一些不足之处：如，现有的刀片结构比较单一，功能比较简单，强度不足，寿命不长，安装位置容易损坏等等。

技术实现要素：

针对上述现有技术存在的问题，本实用新型提供一种玉米收割机刀片。

为了实现上述目的，本实用新型采用的技术方案是：一种玉米收割机刀片，包括刀体，刀体下部设有刀刃，刀体正面设有安装孔；安装孔的上端设有第一缺口，第一缺口的上端设有第二缺口，第二缺口下表面垂直定向设有第一沉孔；以及，安装孔内插拔式连接有T型合金管，T型合金管通过第一螺栓与第二缺口下表面固定连接，第一螺栓与第一沉孔螺纹连接，第一沉孔内还插拔式连接有第一弹簧；刀刃与刀体结合处设有截面呈弧形的第三缺口，第三缺口与刀体长度方向平行。

作为优选，第一缺口截面呈圆形，第一缺口下表面与刀体正面平行。

作为优选，第一缺口的中轴线与第二缺口的中轴线在同一条直线上，第二缺口的中轴线与安装孔的中轴线在同一条直线上。

作为优选，第一缺口下表面设有环形橡胶垫，环形橡胶垫的内径比安装孔的直径大1mm~10mm。

作为优选，T型合金管包括水平段和竖直段，水平段与第一缺口插拔式连接，竖直段与第二缺口插拔式连接。

作为优选，刀刃正面镶嵌有金属合金；刀体背面沿刀体宽度方向对称设有第二沉孔，第二沉孔内设有橡胶条。

与现有技术相比，本实用新型的优点在于：

1.安装孔内插拔式连接有T型合金管，T型合金管通过第一螺栓与第二缺口下表面固定连接，强化连接部位，有效延长使用寿命；

2.第一螺栓与第一沉孔螺纹连接，第一沉孔内还插拔式连接有第一弹簧，由于使用时震动比较到，第一弹簧的使用有利于锁紧；

3.刀刃与刀体结合处设有截面呈弧形的第三缺口，第三缺口与刀体长度方向平行，收割时产生的汁水可以有效的倒流开，避免进入收割机内部；

4.整体设计新颖，使用寿命长。

附图说明

图1为本实用新型玉米收割机刀片的结构示意图。

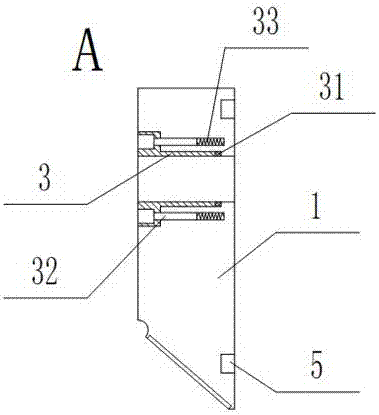

图2为本实用新型玉米收割机刀片的A-A剖面结构示意图。

具体实施方式

下面将结合附图对本实用新型作进一步说明。

一种玉米收割机刀片，包括刀体1，刀体1下部设有刀刃2，刀体1正面设有安装孔；安装孔的上端设有第一缺口，第一缺口的上端设有第二缺口，第二缺口下表面垂直定向设有第一沉孔；以及，安装孔内插拔式连接有T型合金管3，T型合金管3通过第一螺栓32与第二缺口下表面固定连接，强化连接部位，有效延长使用寿命，第一螺栓32与第一沉孔螺纹连接，第一沉孔内还插拔式连接有第一弹簧33，由于使用时震动比较到，第一弹簧33的使用有利于锁紧；刀刃2与刀体1结合处设有截面呈弧形的第三缺口，第三缺口与刀体1长度方向平行，收割时产生的汁水可以有效的倒流开，避免进入收割机内部。第一缺口截面呈圆形，第一缺口下表面与刀体1正面平行。第一缺口的中轴线与第二缺口的中轴线在同一条直线上，第二缺口的中轴线与安装孔的中轴线在同一条直线上。第一缺口下表面设有环形橡胶垫31，环形橡胶垫31的内径比安装孔的直径大1mm~10mm。T型合金管3包括水平段和竖直段，水平段与第一缺口插拔式连接，竖直段与第二缺口插拔式连接。刀刃2正面镶嵌有金属合金；刀体1背面沿刀体1宽度方向对称设有第二沉孔，第二沉孔内设有橡胶条。

由图1可知，T型合金管3可与安装孔螺纹连接。在一个实施例中，刀刃2正面镶嵌有金属合金，增加刀刃2的耐磨性，延长寿命。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。
