一种果园喷灌施肥一体装置的制作方法

本实用新型涉及一种果园喷灌施肥一体装置。

背景技术：

果园多采用灌溉的方式对果树进行浇水，这种方式对水资源的浪费大，浇水时需提前将肥料撒到果树周围，或者将化肥掺到水渠中随水一起灌溉，这样造成肥料的流失和植株肥料不均的问题，再由根部将水分养分供给到枝叶，吸收慢，果实养分易不足；现代果园越来越多的采用喷灌方式浇水，其优势是节约水资源，减少对果园土地的占用，果树成长养分吸收快速，但是，果树区别于矮桩农作物，其需要较高的喷灌管才能达到最佳的喷灌效果，而直接安装高喷灌管又会影响果树的生长和对果树的管理，如喷洒农药、采摘果实、运输等，现在大多是采用喷灌时安装喷灌管，喷灌完成后再进行拆卸，这无疑造成喷灌的不便利性，工序复杂，费时费力。

技术实现要素：

本实用新型的目的是提供一种方便便捷的果园喷灌施肥一体装置。

为了实现上述目的，本实用新型采取的技术方案如下：

一种果园喷灌施肥一体装置，包括箱体、设置在箱体上方且相通的行程控制腔室、设置在箱体内的三通接头、分别与三通接头连通的进水管、进肥管和升降管件、设置在升降管件上端的安装板以及设置在安装板上的喷头；

所述升降管件包括位于行程控制腔室内的行程滑块、连接在行程滑块与三通接头之间的金属波纹管以及连接在行程滑块与安装板之间的升降管。

作为本实用新型的进一步改进，所述喷头与升降管相连通，所述升降管与金属波纹管相连通；所述金属波纹管连接在三通接头的上端接口呈竖直状态。

作为本实用新型的进一步改进，所述行程控制腔室的上端和下端均设置有限位行程滑块的凸台。

本实用新型结构简单合理，可实现喷灌施肥同时进行，提高水分养分的吸收，喷灌时自动上升，停止作业时自动收纳，无需额外的能源辅助手段，节能高效，回落后的升降管进入地面内，不占用果园空间，无需拆卸，不影响对果树的其他操作，喷洒农药、采摘果实、运输等。

附图说明

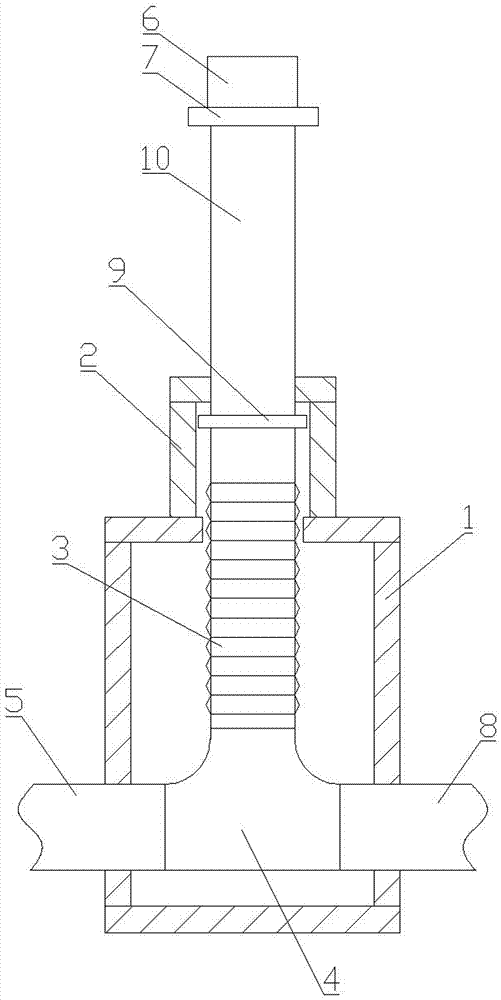

附图1为本实用新型状态一的结构示意图；

附图2为本实用新型状态二的结构示意图。

在附图中：

1箱体、2行程控制腔室、3金属波纹管、4三通接头、5进水管、6喷头、7安装板、8进肥管、9行程滑块、10升降管。

具体实施方式

以下结合附图对本实用新型进行进一步详细的叙述。

如附图1和2所示，一种果园喷灌施肥一体装置，包括箱体1、设置在箱体1上方且相通的行程控制腔室2、设置在箱体1内的三通接头4、分别与三通接头4连通的进水管5、进肥管8和升降管件、设置在升降管件上端的安装板7以及设置在安装板7上的喷头6；所述升降管件包括位于行程控制腔室2内的行程滑块9、连接在行程滑块9与三通接头4之间的金属波纹管3以及连接在行程滑块9与安装板7之间的升降管10；所述喷头6与升降管10相连通，所述升降管10与金属波纹管3相连通；所述金属波纹管3连接在三通接头4的上端接口呈竖直状态。所述行程控制腔室2的上端和下端均设置有限位行程滑块9的凸台。

本实用新型工作过程如下：箱体1埋在地下，进水管5和进肥管8分别连通到箱体1内的三通接头4的两个侧部接口，升降管件连接在三通接头4的上端接口，并穿过箱体1和形成控制腔室2后露出地面，在喷灌时，进水管5的水和进肥管8的肥料进入三通接头4内混合，由于水压的作用，金属波纹管3发生伸展，金属波纹管3顶起升降管10，升降管10上端的喷头升起，在高处对果树的枝叶进行喷灌；为了控制升降管10的升降高度，在箱体1上方设置的行程控制腔室2，连接在金属波纹管3与升降管10之间的行程滑块9位于形成控制腔室2内，当升降管10升起时，行程滑块9在行程控制腔室2内向上滑移，待滑移到行程控制腔室2顶端时，行程控制腔室2上端的凸台阻挡行程滑块9继续向上滑移，即使水压增加，喷头6位置也不再发生变化，此时为稳定状态进行喷灌。当喷灌完成后，切断进水和进肥，金属波纹管3和升降管10内的水压下降，金属波纹管3收缩，升降管10和其上端的喷头6缓缓降落，直到没有水压时，行程滑块9滑移到形成控制室2的下端凸台处，此时升降管10完全降落到行程控制腔室2内，地面仅露有安装板7和喷头6。

本实用新型结构简单合理，可实现喷灌施肥同时进行，提高水分养分的吸收，喷灌时自动上升，停止作业时自动收纳，无需额外的能源辅助手段，节能高效，回落后的升降管10进入地面内，不占用果园空间，无需拆卸，不影响对果树的其他操作，喷洒农药、采摘果实、运输等。

以上所述实施方式仅为本实用新型的优选实施例，而并非本实用新型可行实施的穷举。对于本领域一般技术人员而言，在不背离本实用新型原理和精神的前提下对其所作出的任何显而易见的改动，都应当被认为包含在本实用新型的权利要求保护范围之内。
