一种太阳能园林灌溉装置的制作方法

本实用新型涉及园林灌溉领域，尤其涉及一种太阳能园林灌溉装置。

背景技术：

新疆地区气候早、中、晚温差大，导致水温变化大，而中午不易灌溉，采用低温的水进行灌溉会导致苗木萎蔫，影响植物存活，现有灌溉装置无法针对新疆这一特殊环境气候因数对灌溉用水进行调节，结构很不合理。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种结构合理的一种太阳能园林灌溉装置。

本实用新型的目的是通过以下技术方案来实现：

一种太阳能园林灌溉装置，包括储水加热箱、太阳能电池板、加热器、过滤架、上层过滤网、下层过滤网，所述储水加热箱内部右侧连接加热器，所述储水加热箱右侧上部具有电池板固定架，所述电池板固定架内部具有电池板固定槽，所述电池板固定槽内部连接太阳能电池板，所述太阳能电池板通过导线连接加热器，所述储水加热箱上部通过转轴连接盖板，所述盖板在储水加热箱上部转动，所述储水加热箱内部上方连接过滤架，所述储水加热箱内部两侧镶嵌有滑动轨道，所述滑动轨道两侧具有密封条，所述过滤架两侧镶嵌有滑动座，所述滑动座内部具有滑动槽，所述滑动槽连接滑动轨道，所述滑动轨道与滑动槽相对滑动，所述过滤架右侧底部连接支撑凸起，所述过滤架内部下方连接下层过滤网，所述过滤架内部上方连接上层过滤网。

所述储水加热箱左侧下部具有出水口，所述储水加热箱左侧上部具有进水孔，所述储水加热箱内部左侧中部具有支撑凸起。

所述盖板左侧镶嵌有上吸合块，所述储水加热箱左侧上部镶嵌有下吸合块，所述下吸合块与上吸合块相互吸合。

有益效果：

这种太阳能园林灌溉装置结构合理，在太阳能电池板与加热器的作用下，实现了对储水加热箱7内部的灌溉进行预热，提高灌溉用水的温度，克服了新疆地区因特殊的地理环境因数，而导致灌溉水温过低的现象发生，进而保证在对园林苗木进行灌溉时，不会因为水温过低导致苗木萎蔫，提高了植物存活率，过滤架内设有上层过滤网、下层过滤网，当灌溉进入到储水加热箱内部时，通过上层过滤网、下层过滤网进行过滤，降低了灌溉水中的杂质含量，而在滑动轨道与滑动座的插接滑动配合作用下，过滤架实现在储水加热箱内部拆卸，便于对上层过滤网、下层过滤网上的杂质进行清洁，而过滤架底部通过支撑凸起进行固定，有效的防止了过滤架沉入到储水加热箱底部。灌溉水从进水孔进入，进上层过滤网、下层过滤网过滤，进入到储水加热箱7下部的腔中，在加热器的作用下，进行了加热，当温度加热到适当温度时，从出水口中排出通过水泵进入其他灌溉辅助设备中，进而完成灌溉。在下吸合块与上吸合块的相互吸合作用下，盖板实现与储水加热箱之间相互闭合，闭合更加紧密。

附图说明

图1为本实用新型所述的一种太阳能园林灌溉装置结构示意图。

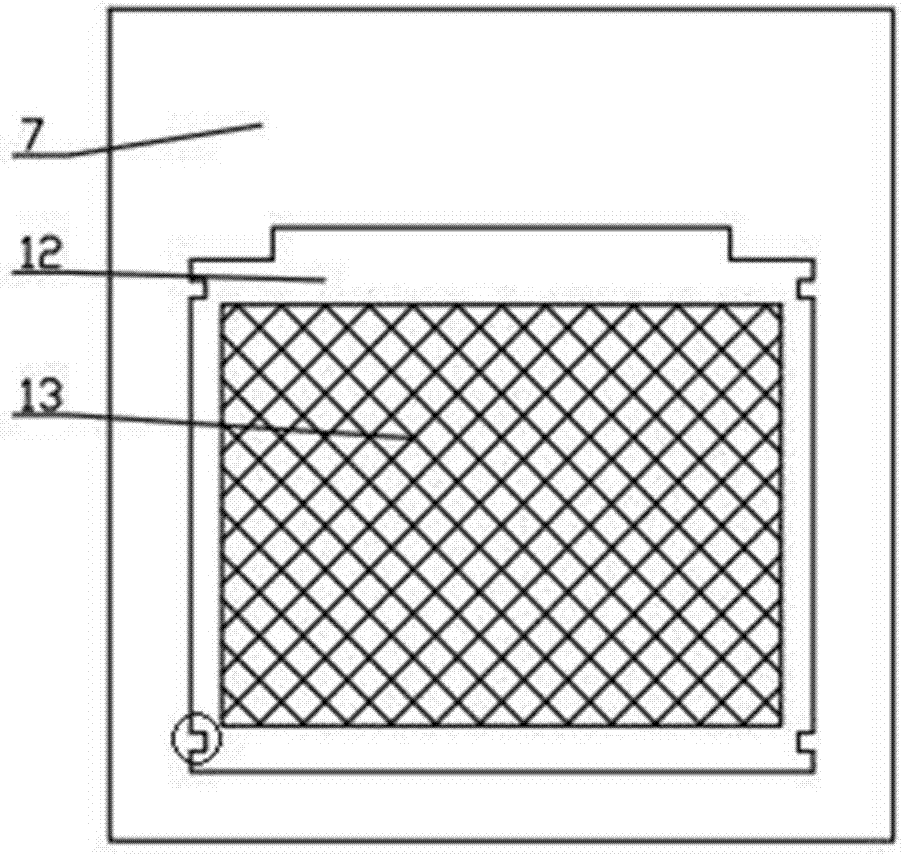

图2为本实用新型所述的储水加热箱与过滤架连接结构示意图。

图3为本实用新型所述的图2的局部放大结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种太阳能园林灌溉装置，包括储水加热箱7、太阳能电池板3、加热器4、过滤架12、上层过滤网13、下层过滤网14，所述储水加热箱7内部右侧连接加热器4，所述储水加热箱7右侧上部具有电池板固定架1，所述电池板固定架1内部具有电池板固定槽2，所述电池板固定槽2内部连接太阳能电池板3，所述太阳能电池板3通过导线连接加热器4，所述储水加热箱7上部通过转轴转轴5连接盖板6，所述盖板6在储水加热箱7上部转动，所述储水加热箱7内部上方连接过滤架12，所述储水加热箱7内部两侧镶嵌有滑动轨道18，所述滑动轨道18两侧具有密封条19，所述过滤架12两侧镶嵌有滑动座16，所述滑动座16内部具有滑动槽17，所述滑动槽17连接滑动轨道18，所述滑动轨道18与滑动槽17相对滑动，所述过滤架12右侧底部连接支撑凸起15，所述过滤架12内部下方连接下层过滤网14，所述过滤架12内部上方连接上层过滤网13，这种太阳能园林灌溉装置结构合理，在太阳能电池板3与加热器4的作用下，实现了对储水加热箱7内部的灌溉进行预热，提高灌溉用水的温度，克服了新疆地区因特殊的地理环境因数，而导致灌溉水温过低的现象发生，进而保证在对园林苗木进行灌溉时，不会因为水温过低导致苗木萎蔫，提高了植物存活率，过滤架12内设有上层过滤网13、下层过滤网14，当灌溉进入到储水加热箱7内部时，通过上层过滤网13、下层过滤网14进行过滤，降低了灌溉水中的杂质含量，而在滑动轨道18与滑动座16的插接滑动配合作用下，过滤架12实现在储水加热箱7内部拆卸，便于对上层过滤网13、下层过滤网14上的杂质进行清洁，而过滤架12底部通过支撑凸起15进行固定，有效的防止了过滤架12沉入到储水加热箱7底部。

所述储水加热箱7左侧下部具有出水口8，所述储水加热箱7左侧上部具有进水孔9，所述储水加热箱7内部左侧中部具有支撑凸起15，灌溉水从进水孔9进入，进上层过滤网13、下层过滤网14过滤，进入到储水加热箱7下部的腔中，在加热器4的作用下，进行了加热，当温度加热到适当温度时，从出水口8中排出通过水泵进入其他灌溉辅助设备中，进而完成灌溉。

所述盖板6左侧镶嵌有上吸合块11，所述储水加热箱7左侧上部镶嵌有下吸合块10，所述下吸合块10与上吸合块11相互吸合，在下吸合块10与上吸合块11的相互吸合作用下，盖板6实现与储水加热箱7之间相互闭合，闭合更加紧密。
