植株支撑装置的制作方法

本实用新型涉及农林业种植技术领域。

背景技术：

目前，在种植技术领域中，对于植株大批量种植，一般包括幼苗培育、幼苗移栽、树苗种植等步骤，具体是先进行幼苗培育，培育后形成幼苗植株，幼苗植株成长到一定要求后需要进行移栽和种植，在移栽时先在土中挖掘出种植槽，然后将幼苗插入种植槽中，然后再将挖出的土覆盖在种植槽中；但传统移栽过程中，在进行土壤回填时一般需要两个工作人员完成，这是由于种植槽开挖的面积较大，此时植株插在种植槽中没有支撑，需要一名工作人员扶着幼苗防止其倾倒，另一名工作人员才能进行土壤回填，显然存在人工成本高，工作效率低的问题。且在我国西南等多山地的地区，经常进行退耕还林的操作，且大多数是在倾斜的山坡上进行的，此时对于植株的种植显得更加困难。

经检索申请号为201520975577.4的中国专利，部分解决了上述问题，但是装置本身仍存在问题，比如对各种直径大小的植株不能够进行调节，影响支撑效果，对间隔较小的两个植株进行固定支撑时，相邻的支腿容易造成干扰，使用不方便。

技术实现要素：

本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种植株支撑装置。利用对心支撑装置提高调节性，满足对多种植物的支撑效果，通过螺纹连接，方便拆卸和连接，适用于间距较小的两个植株的支撑。

本实用新型采用的技术方案是：提供一种植株支撑装置，包括左右对称的两块支撑座，两块支撑座边缘通过合页相铰接，支撑座中部开有圆形的限位孔；其特征在于：支撑座转角处开有弧形凹槽；每个弧形凹槽中均固接有1/4圆弧形的铰接杆；每个铰接杆上均套接有圆环；后侧的两个圆环上分别固定连接有连接柱，连接柱外表面设置有外螺纹；连接柱螺纹连接有后伸缩支腿；前侧的两个圆环分别转动连接有连接管，连接管内表面设置有内螺纹；连接管螺纹连接有前伸缩支腿；前伸缩支腿和后伸缩支腿上均设置有锁紧螺钉；连接柱和连接管螺纹连接配合；两块支撑座的直边均螺纹连接有对心支撑装置；所述的对心支撑装置包括与支撑座螺纹连接的螺纹杆；螺纹杆的外端设置有转动帽，螺纹杆的内端在限位孔内且固定有连接球；连接球转动连接有弧形的支撑板。

进一步优化本技术方案，植株支撑装置的支撑座上与合页相对的另一端设有锁紧连接机构；所述的锁紧连接机构包括固定在每块支撑座上前端的半圆销；两个半圆销外套接一个插管。

进一步优化本技术方案，植株支撑装置的前伸缩支腿和后伸缩支腿下部均固定有支杆；支杆均转动连接有辅助固定装置；所述的辅助固定装置包括与支杆转动连接的套管；套管内滑动连接有插地桩；插地桩底端为圆锥形，顶端设置有敲击块。

本实用新型与传统植株支撑装置相比，其有益效果在于：

1、两个支撑座通过铰接连接，能够方便的将支柱抱住，并利用前伸缩支腿和后伸缩支腿进行固定支撑，伸缩结构便于对支撑点的调节，适应于多种地形，支撑座转角处的凹槽成弧形，能够使凹槽在有有限面积内的开角更大，角度调节更广，前伸缩支腿和后伸缩支腿分别与连接管和连接柱螺纹配合连接，方便于拆卸安装，同时前后的连接柱和连接管为螺纹连接配合关系，能够实现多个装置之间的连接，利用连接管和连接柱之间的螺纹配合连接，实现多个串联连接，减少伸缩支腿的数量，适应于两个或多个植株距离较近的情况，避免中部的伸缩支腿空间占据的干扰。对心支撑装置，能够实现与植株更好的接触固定，通过螺纹杆调节支撑板的位置，适应于不同直径的植株，使用范围广，固定支撑效果好，支撑板通过连接球与螺纹杆转动连接，能够实现支撑板在垂直于螺纹杆的平面内的360°转动，同时能够实现上下小角度的转动，使两个支撑板之间的距离调节范围更广，同时能够更好的与植株表面接触；

2、前伸缩支腿和后伸缩支腿即能够实现对两个支撑座的固定，通过锁紧连接机构能够进一步更好的实现两个支撑座之间的连接，有助于对心支撑装置的使用，通过插管套接在两个半圆销外侧，实现连接，结构简单，操作简单方便；

3、辅助固定装置能够加强前伸缩支腿和后伸缩支腿与地面的连接固定，通过套管与支杆的转动连接，能够方便的调节插地桩的进入角度，能够更好的插入地面，顶端的敲击块便于对插地桩施力和拔出。

附图说明

图1为本实用新型的结构示意图；

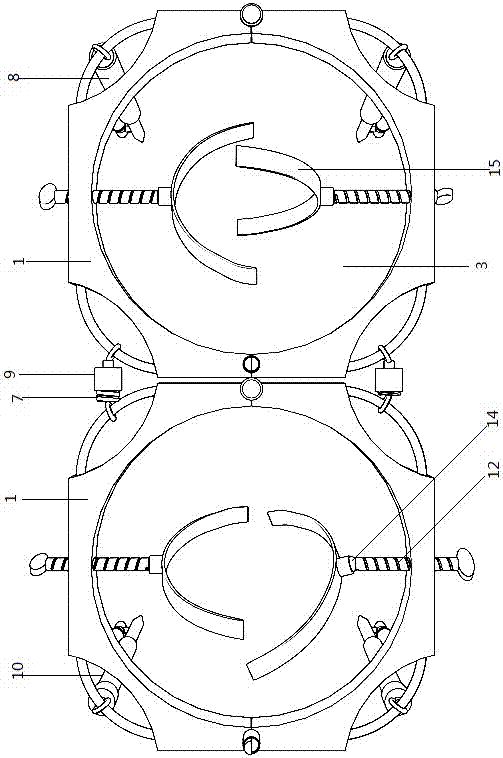

图2为本实用新型连接使用结构示意图；

图中，1、支撑座；2、合页；3、限位孔；4、弧形凹槽；5、铰接杆；6、圆环；7、连接柱；8、后伸缩支腿；9、连接管；10、前伸缩支腿；11、锁紧螺钉；12、螺纹杆；13、转动帽；14、连接球；15、支撑板；16、半圆销；17、插管；18、支杆；19、套管；20、插地桩；21、敲击块。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-2所示，植株支撑装置，包括左右对称的两块支撑座1，两块支撑座1边缘通过合页2相铰接，支撑座1中部开有圆形的限位孔3；其特征在于：支撑座1转角处开有弧形凹槽4；每个弧形凹槽4中均固接有1/4圆弧形的铰接杆5；每个铰接杆5上均套接有圆环6；后侧的两个圆环6上分别固定连接有连接柱7，连接柱7外表面设置有外螺纹；连接柱7螺纹连接有后伸缩支腿8；前侧的两个圆环6分别转动连接有连接管9，连接管9内表面设置有内螺纹；连接管9螺纹连接有前伸缩支腿10；前伸缩支腿10和后伸缩支腿8上均设置有锁紧螺钉11；连接柱7和连接管9螺纹连接配合；两块支撑座1的直边均螺纹连接有对心支撑装置；所述的对心支撑装置包括与支撑座1螺纹连接的螺纹杆12；螺纹杆12的外端设置有转动帽13，螺纹杆12的内端在限位孔3内且固定有连接球14；连接球14转动连接有弧形的支撑板15；支撑座1上与合页2相对的另一端设有锁紧连接机构；所述的锁紧连接机构包括固定在每块支撑座1上前端的半圆销16；两个半圆销16外套接一个插管17；前伸缩支腿10和后伸缩支腿8下部均固定有支杆18；支杆18均转动连接有辅助固定装置；所述的辅助固定装置包括与支杆18转动连接的套管19；套管19内滑动连接有插地桩20；插地桩20底端为圆锥形，顶端设置有敲击块21。

本实用新型在使用时，旋转打开两块支撑座1，套住植株，植株在限位孔3内，利用前伸缩支腿10和后伸缩支腿8对两个支撑座1进行固定支撑，前伸缩支腿10同时起到使两个支撑座1前端贴合的作用，使对心支撑装置能够起到更好的调节支撑的作用，通过旋转转动帽13，改变螺纹杆12内侧的长度，调节两个支撑板15之间的距离，使两侧的支撑板15能够与植株更好的接触，当植株直径较小时，如果两个支撑板15成水平状态时无法更小的进行距离调节，则可转动支撑板15，使支撑板15与水平面成一定的角度，且两个支撑板15不在同一平面内，则能够进一步缩小两个支撑板15之间的距离，适应于更小直径的植株，且弧形的支撑板15能够实现更好的面积接触。如图2所示，当两个植株之间的距离较近时，则可以将两个本植株支撑装置连接使用，同时可省去中间的前伸缩支腿10或后伸缩支腿8，仅利用最两侧的前伸缩支腿10或后伸缩支腿8提供支撑固定作用，比如去掉一个装置中的前伸缩支腿10，则留下了带有内螺纹的连接管9，去掉另一个装置中的后伸缩支腿8，则留下了带有外螺纹的连接柱7，且连接管9与圆环6为转动连接，则可以将对应的连接管9和连接柱7螺纹连接在一起，将两个植株支撑装置连接在一起，支撑板15的转动，能够根据两个植株之间的间距进行适应性的调节。

所述的锁紧连接结构为简单的连接装置，较为常用且易于实现。本实施例中可通过在每个支撑座1上垂直固定安装半圆销16，且两个半圆销16相对应，并利用与之配合的套管19将两个半圆销16套住进行连接，操作简单，可将其中一个半圆销16长度高于另一个半圆销16，同时使套管19与较高的半圆销16滑动连接，则能够方便的携带套管19，且套接方便。

在对支撑座1进行固定支撑时，可调节前伸缩支腿10和后伸缩支腿8各自的长度，该伸缩调节和固定位常规的技术手段，然后固定与地面，对支撑座1进行固定，由于前伸缩支腿10和后伸缩支腿8的支撑角度的存在，在将前伸缩支腿10和后伸缩支腿8下端插入地面内时，造成土面的松动，影响支撑效果，若仅与地面表面接触，固定支撑效果也不好，通过插地桩20可提高前伸缩支腿10和后伸缩支腿8的固定效果，转动调节套管19，使插地桩20以垂直于地面的角度或是根据实际情况进行调节，然后击打敲击块21，将插地桩20打入地面，由于插地桩20垂直进入地面，固定效果好。

除将植株固定于两个支撑板15之间外，还可以利用支撑座1的边缘和支撑板15一侧的边缘的挤靠，对植株进行固定支撑，因此可以适应于根据两个植株之间的距离进行调节。且由于连接球14为转动连接装置，支撑板15还可以在螺纹杆12所处的平面内发生小角度的转动，调节支撑板15表面与植株的接触角度，对植株的支撑效果更好。

前伸缩支腿10和后伸缩支腿8为常规伸缩结构装置，锁紧螺钉11为常规配套的锁紧装置，其结构和位置均属常识范围内，辅助固定装置的位置在附图中也是明显的。
