一种烟叶虫诱捕装置的制作方法

本实用新型涉及烟叶田间害虫防治领域，特别涉及一种烟叶虫诱捕装置。

背景技术：

中国的烟叶主要种植在中西部山区，作为一种经济作物，被许多农民种植，以增加收入。农田中种植烟叶需要杀虫时，都是利用喷洒农药的方式来进行杀灭害虫，传统的采用化学治虫，喷洒农药后，农药会对烟叶造成危害，不利于烟叶本身的生长，并且可能会对烟叶本身造成伤害，导致烟叶感染病毒。

传统的捕虫方式是利用虫子的趋黄性，设置粘板来捕虫，粘板遇到水以后就不能使用，限制了使用环境，并且粘板在夜晚不能使用，降低了捕虫的效率，并且更换麻烦，使用不方便。

技术实现要素：

本实用新型要解决的技术问题是提供一种无环境污染，能有效防止滑杆倾倒，有利于捕虫工作正常进行，同时结构设计合理，操作简单，使用方便且杀虫效率高的烟叶虫诱捕装置。

为了解决上述技术问题，本实用新型的方案为：一种烟叶虫诱捕装置，包括齿杆以及设置于所述齿杆上的诱捕装置本体，所述齿杆上设置有齿槽，所述诱捕装置本体为圆筒状，上顶面设置有太阳能板，位于所述太阳能板的下方在所述诱捕装置本体内设置有储能装置，所述储能装置通过光感开关与荧光灯连接，所述光感开关置于所述诱捕装置本体外，所述荧光灯置于所述诱捕装置本体内部的顶端位置处；所述诱捕装置本体包括具有多个通孔的上部和用于容纳虫子的下部容纳器，所述下部容纳器的低端设置有盖体，所述多个通孔用于便于虫子进入所述诱捕装置本体内，所述下部容纳器内设置有与所述储能装置连接的用于杀灭虫子的高温发生器；所述诱捕装置本体通过滑块与所述齿杆连接，所述滑块上设置有锁紧旋钮，通过所述锁紧旋钮旋入所述齿槽内将所述滑块固定在所述齿杆上从而将所述诱捕装置本体固定在所述齿杆上。

优选地，所述诱捕装置本体具有多个，分布在所述齿杆不同高度位置处，且分布在所述齿杆的不同的侧面处。

优选地，所述诱捕装置本体具有两个。

优选地，所述齿杆的底端设置有便于刺入土内的突刺。

优选地，位于所述突刺上方在所述齿杆上设置有平衡板。

与现有技术相比，本实用新型的有益效果为：

本实用新型的烟叶虫诱捕装置由于采用太阳能作为诱杀烟叶虫的能源，从而避免了使用农药做为杀虫剂来杀灭烟叶虫，避免了对环境造成污染，因此本实用新型是五无污染，无公害的杀虫装置，使用范围非常广。

由于设置诱捕装置本体，且诱捕装置本体包括多个通孔的上部和用于容纳虫子的下部容纳器，利用当烟叶虫的趋光性使用荧光灯将害虫诱捕进入下部容纳器后，在高温发生器的作用下降害虫杀灭，因此该实用新型杀灭害虫的效率高。

同时本实用新型结构设计合理，操作简单，使用方便。

附图说明

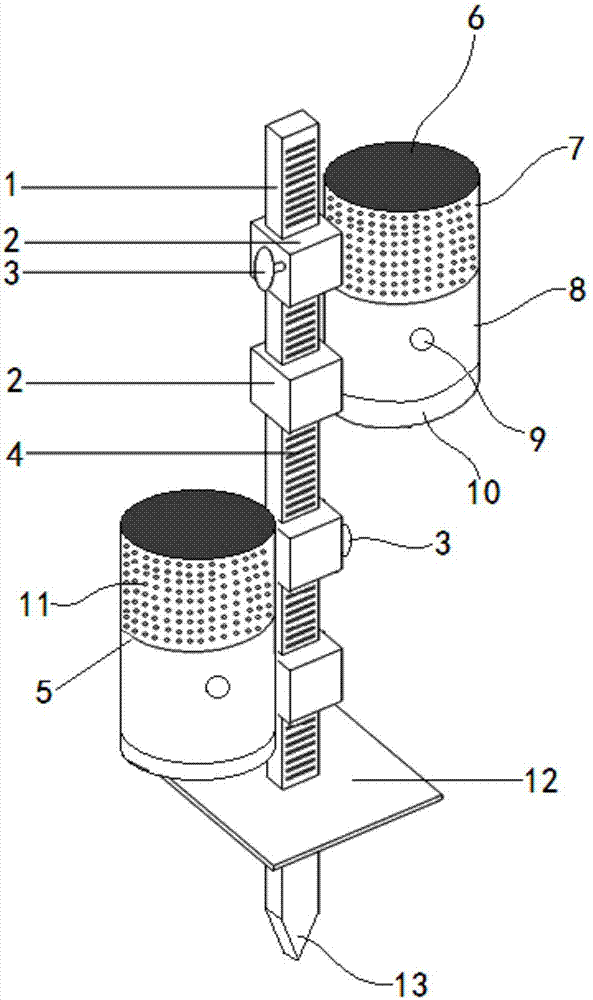

图1为本实用新型实施例的烟叶虫诱捕装置的结构示意图；

图2为荧光灯的工作电路图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

请参照图1，图2，本实用新型的烟叶虫诱捕装置，包括齿杆1以及设置于齿杆1上的诱捕装置本体5，齿杆1上设置有齿槽4。

诱捕装置本体5为圆筒状，诱捕装置本体5的上顶面设置有太阳能板6，位于太阳能板6的下方在诱捕装置本体5内设置有储能装置14，该处的储能装置14为蓄电池，储能装置14通过光感开关9与荧光灯15连接。光感开关9置于诱捕装置本体5的外表面，荧光灯15置于诱捕装置本体5的内部的顶端位置处。

诱捕装置本体5包括具有多个通孔11的上部7和用于容纳虫子的下部容纳器8，下部容纳器8的低端设置有盖体10，虫子杀灭在下部容纳器8后，去下盖体10将死虫子取出即可。多个通孔11用于便于虫子进入诱捕装置本体5内，在下部容纳器8内设置有与储能装置14连接的用于杀灭虫子的高温发生器(图中未示出)，高温发生器为一电炉丝，通过发热产生高温将虫子杀灭。

诱捕装置本体5通过滑块2与齿杆1连接，滑块2上设置有锁紧旋钮3，通过锁紧旋钮3旋入齿槽4内将滑块2固定在齿杆1上从而将诱捕装置本体5固定在齿杆1上。

在本实施例中，诱捕装置本体5具有多个，最佳选择两个，且分布在齿杆1不同高度，不同侧面位置处。

为了便于将该装置固定在烟草地里面，将齿杆1的底端设置有便于刺入土内的突刺13，同时在位于突刺13上方在齿杆1上设置有平衡板12。

上述的烟叶虫诱捕装置由于采用太阳能作为诱杀烟叶虫的能源，从而避免了使用农药做为杀虫剂来杀灭烟叶虫，避免了对环境造成污染，因此本实用新型是五无污染，无公害的杀虫装置，使用范围非常广。

由于设置诱捕装置本体，且诱捕装置本体包括多个通孔的上部和用于容纳虫子的下部容纳器，利用当烟叶虫的趋光性使用荧光灯将害虫诱捕进入下部容纳器后，在高温发生器的作用下降害虫杀灭，因此该实用新型杀灭害虫的效率高。同时本实用新型结构设计合理，操作简单，使用方便。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
