一种新型籽瓜瓤籽分离装置的制作方法

本实用新型涉及一种籽瓜瓜子收获机械，具体是一种新型籽瓜瓤籽分离装置。

背景技术：

籽瓜，葫芦科，一年生草本。原产地在非洲西南部卡拉哈迪沙漠中，唐代经丝绸之路传入中国西北地区。属低糖瓜类，是一种极具地域特色的农产品，形状与西瓜类似，但比西瓜小，籽就是畅销的大板瓜子。籽瓜肉黄白、较甜、籽大、含籽量较多。籽瓜汁的PH呈微酸性，富含多种氨基酸、维生素、矿物质等营养物质，极易被人体吸收，能显著提高细胞活性，具有很好的抗氧化作用，可以保护细胞免受氧化损伤，对细胞凋亡有明显的抑制作用，因此是一种理想的保健和药用饮。

籽瓜属西瓜分支品种，相对于常见的食用类西瓜，籽瓜的种植主要是用于获取瓜籽，瓜籽具有食用等经济价值。籽瓜的种类也有多种，比较常见或种植比较广泛的有兰州籽瓜，俗称“打瓜”，因拳打而食和含籽量多而得名。地处我国西部的甘肃省籽瓜种植面积达三万多公顷，年产籽瓜30多万吨，主要用于取籽。目前，在籽瓜取籽加工过程中，由于加工方式落后，主要是通过人工将籽瓜逐个切开，然后用手将瓜瓤挖出，然后放在盆里用手将瓜瓤上携带的瓜子搓下来，在通过人工使用筛子过滤，进行籽瓜瓜子的收获，但在实际的工作过程中，其增加了人工的劳动强度，增加了用工成本，增加了籽瓜瓜子的生产成本，随着籽瓜瓜子需求量的不断增加，近年来，随着籽瓜种植面积的提高和籽瓜产业的扩大，机械化籽瓜破碎取籽技术有了很大的发展，但仅仅是将瓜进行机械破碎，然后进行取籽工作，其产能低，造成瓜子和瓜瓤分离不彻底，瓜籽的商品性差，分离出来的瓜籽中含有的碎瓜块多，并且一些瓜子包裹在瓜瓤中，无法分离出去，不利于后续综合加工，费时费力，效率低。

技术实现要素：

针对上述问题，本实用新型提供了一种新型籽瓜瓤籽分离装置，解决了采用人工进行籽瓜瓜子收获，其费时费力，增加劳动强度，增加籽瓜瓜子生产成本的问题，使得籽瓜瓜子和瓜瓤的分离彻底，省时省力，提高了籽瓜瓜子的收获效率。

为实现上述目的，本实用新型的技术方案具体如下：

一种新型籽瓜瓤籽分离装置，包括支架1、工作箱2、底座3；其特征在于：所述的工作箱2，其上部设置支架1，底部设置底座3；所述的支架1上设置液压机构，所述的液压机构包括液压箱5、液压缸6、液压杆7，其中所述的液压箱5处于所述的支架1的上部，液压缸6处于所述的支架1的下部，且所述的液压缸6的一端与液压箱5连接，另一端套装于所述的液压杆7的一端上，所述的液压杆7的另一端与压盘8的主轴连接，所述的压盘8上均匀分布若干锥刺9；所述的工作箱2的一侧设置出料口4，所述的工作箱2的内部设置压盘8和转笼10，其中所述的压盘8处于所述的转笼10的上部，转轴11的一端与所述的转笼10的底部中心固定连接，另一端贯穿所述的工作箱2底部伸入所述的底座3内与电机减速器12的主轴连接；所述的底座3内分别设置电机减速器12、电控箱13。

其中一种新型籽瓜瓤籽分离装置，所述的工作箱2的内底部具体为斜坡形结构，且所述的斜坡形结构的地位段与所述的出料口4对应；有利于被非礼出的瓜瓤瓜皮混合料顺利排出出料口4，保证了排料的通畅。

其中一种新型籽瓜瓤籽分离装置，所述的压盘8的直径小于所述的转笼10直径；有利于压盘8进入转笼10内，并对转笼10内的籽瓜进行破碎，同时配合转笼10进行籽瓜瓜瓤和瓜子的分离工作，省时省力，分离彻底。

其中一种新型籽瓜瓤籽分离装置，所述的所述的转笼10具体为不锈钢丝网；方便清洗，干净卫生，转笼10上的网孔直径均小于籽瓜瓜子的直径，有利于转笼10在转动时将破碎的瓜瓤瓜皮碎屑甩出转笼10外，同时籽瓜瓜子留在转笼10内，达到籽瓜瓜瓤与籽瓜瓜子彻底分离的目的。

首先将籽瓜放入转笼10内，然后通过底座3内的电控箱13控制，则电机减速器12开始运行，并带动转轴11进行转动，随着转轴11的转动，则转笼10开始转动，同时支架1上的液压机构开始工作，即液压杆7伸张，并带动压盘8不断伸入转笼10内，同时压盘8上的锥刺9插入转笼10内的籽瓜上，随着液压杆7的不断伸张，使得压盘8不断向转笼10内底部的籽瓜进行挤压，并受到锥刺9插入被压碎，处于转笼10的底部和压盘8之间籽瓜碎块也随着转笼10的转动而转动，同时压盘8上的锥刺9不断对籽瓜碎块进行刺破磨碎，籽瓜碎块逐渐被磨成籽瓜碎渣并伴随瓜汁与籽瓜瓜子混合，随着转笼10的不断转动，籽瓜的瓜肉瓜皮等碎渣伴随着瓜汁被甩出转笼10进入工作箱2内，在工作箱2的底部聚集并通过出料口4排出进行它用，而籽瓜的瓜子则留在转笼10内，从而实现籽瓜瓜子和瓜瓤的分离工作，避免了瓜汁与瓜子混合，减少了瓜子表面携带的瓜汁含量，有利于瓜子的干燥，使用便捷，操作方便，实用可靠。

附图说明

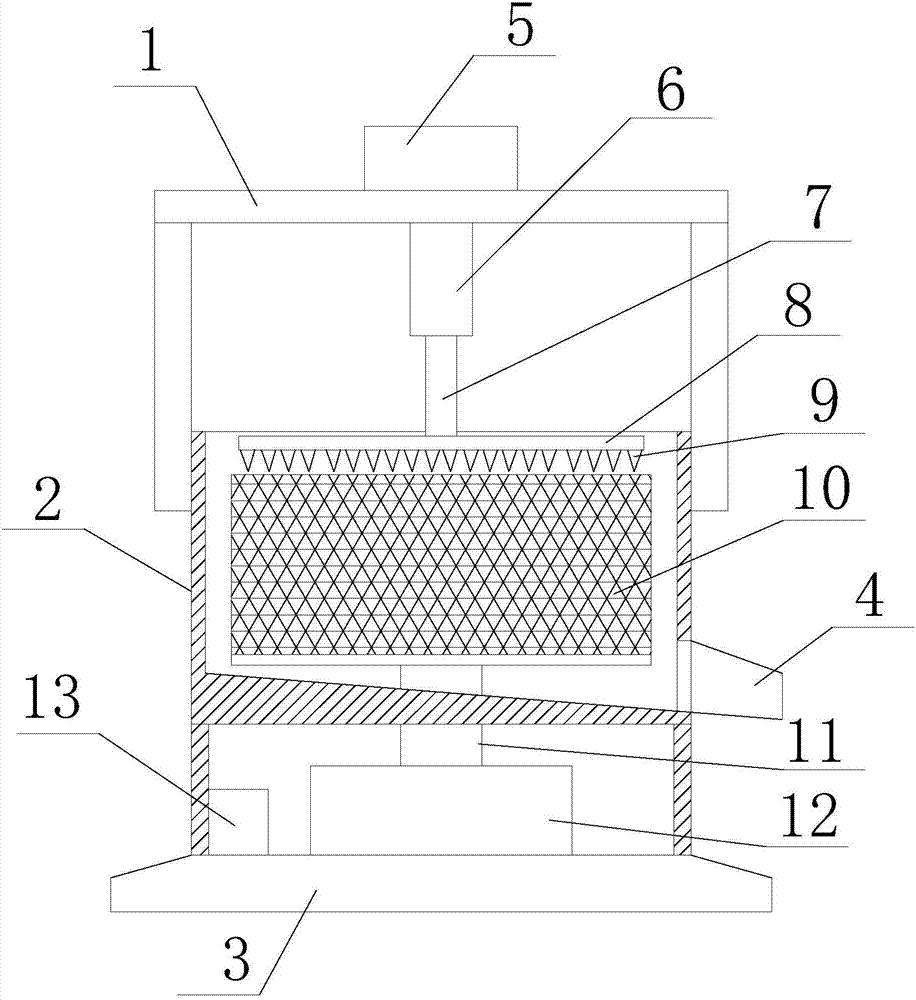

图1为本实用新型的结构示意图。

图2为本实用新型的剖视图。

其中，支架1、工作箱2、底座3、出料口4、液压箱5、液压缸6、液压杆7、压盘8、锥刺9、转笼10、转轴11、电机减速器12、电控箱13。

具体实施方式

下面结合说明书附图和具体实施方式对本实用新型进行进一步说明：

如图1至图2所示:一种新型籽瓜瓤籽分离装置，包括支架1、工作箱2、底座3；所述的工作箱2，其上部设置支架1，底部设置底座3；所述的支架1上设置液压机构，所述的液压机构包括液压箱5、液压缸6、液压杆7，其中所述的液压箱5处于所述的支架1的上部，液压缸6处于所述的支架1的下部，且所述的液压缸6的一端与液压箱5连接，另一端套装于所述的液压杆7的一端上，所述的液压杆7的另一端与压盘8的主轴连接，所述的压盘8上均匀分布若干锥刺9；所述的工作箱2的一侧设置出料口4，所述的工作箱2的内部设置压盘8和转笼10，其中所述的压盘8处于所述的转笼10的上部，转轴11的一端与所述的转笼10的底部中心固定连接，另一端贯穿所述的工作箱2底部伸入所述的底座3内与电机减速器12的主轴连接；所述的底座3内分别设置电机减速器12、电控箱13；所述的工作箱2的内底部具体为斜坡形结构，且所述的斜坡形结构的地位段与所述的出料口4对应，有利于被非礼出的瓜瓤瓜皮混合料顺利排出出料口4，保证了排料的通畅；所述的压盘8的直径小于所述的转笼10直径，有利于压盘8进入转笼10内，并对转笼10内的籽瓜进行破碎，同时配合转笼10进行籽瓜瓜瓤和瓜子的分离工作，省时省力，分离彻底；所述的所述的转笼10具体为不锈钢丝网；方便清洗，干净卫生，转笼10上的网孔直径均小于籽瓜瓜子的直径，有利于转笼10在转动时将破碎的瓜瓤瓜皮碎屑甩出转笼10外，同时籽瓜瓜子留在转笼10内，达到籽瓜瓜瓤与籽瓜瓜子彻底分离的目的。

本实用新型的使用过程：将籽瓜放入转笼10内，然后通过底座3内的电控箱13供电控制，则电机减速器12开始运行，同时支架1上的液压机构开始工作，即液压杆7伸张，并带动压盘8不断伸入转笼10内，同时压盘8上的锥刺9插入转笼10内的籽瓜上，随着液压杆7的不断伸张，使得压盘8不断向转笼10内底部的籽瓜进行挤压，并受到锥刺9插入被压碎；同时随着电机减速器12的运行而带动转轴11进行转动，随着转轴11的转动，则转笼10开始转动，处于转笼10的底部和压盘8之间籽瓜碎块随着转笼10的转动而转动的同时，则压盘8上的锥刺9不断对大块的籽瓜碎块进行刺破磨碎，瓜瓤上的瓜子逐渐脱离瓜瓤，籽瓜碎块逐渐被磨成籽瓜碎渣并伴随瓜汁与籽瓜瓜子混合，随着转笼10的不断转动，籽瓜的瓜肉瓜皮等碎渣伴随着瓜汁被甩出转笼10进入工作箱2内，在工作箱2的底部聚集并通过出料口4排出进行它用，而籽瓜的瓜子则留在转笼10内，从而实现籽瓜瓜子和瓜瓤的分离工作，避免了瓜汁与瓜子混合，减少了瓜子表面携带的瓜汁含量，有利于瓜子的干燥，使用便捷，操作方便，实用可靠，解决了采用人工进行籽瓜瓜子收获，其费时费力，增加劳动强度，增加籽瓜瓜子生产成本的问题，使得籽瓜瓜子和瓜瓤的分离彻底，省时省力，提高了籽瓜瓜子的收获效率。
