一种智慧农业幼苗培养大棚的制作方法

本实用新型涉及智慧农业技术领域，具体为一种智慧农业幼苗培养大棚。

背景技术：

智慧农业就是将物联网技术运用到传统农业中去，运用传感器和软件通过移动平台或者电脑平台对农业生产进行控制，使传统农业更具有智慧。除了精准感知、控制与决策管理外，从广泛意义上讲，智慧农业还包括农业电子商务、食品溯源防伪、农业休闲旅游和农业信息服务等方面的内容。

目前智慧农业的主要发展对象就是幼苗的培育和生长，传统的农业栽培幼苗都是在露天的土壤上进行人工种植，由于自然因素的影响，无法精确的对幼苗培育进行监测记录，导致数据常常和实际情况有出入，影响农业的发展。

技术实现要素：

本实用新型的目的在于提供一种智慧农业幼苗培养大棚，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智慧农业幼苗培养大棚，包括大棚，所述大棚的内部一侧上端分别设有第一轴槽、凹槽和第三轴槽，所述大棚的内部另一侧上端分别设有第二轴槽和第四轴槽，所述大棚的内部另一侧上端嵌入有轴孔，所述第一轴槽的内侧固定套接有第一支撑轴，所述第一支撑轴的另一端表面固定套接第二轴槽，所述第三轴槽的内侧固定套接有第二支撑轴，所述第二支撑轴的另一端表面固定套接第四轴槽，所述第一支撑轴的表面和第二支撑轴的表面均滑动套接有滑动套，所述凹槽的内侧活动套接有螺纹杆，所述螺纹杆的另一端表面活动套接轴孔，所述大棚的外侧表面固定连接有电机箱，所述电机箱的内部固定连接有电机，所述螺纹杆的另一端穿过轴孔轴连接电机的端口位置，所述大棚的内部另一侧下端固定连接有正反转开关，所述正反转开关通过电路连接电机，所述螺纹杆的中间设有移动座，所述移动座的内侧嵌入有螺母，所述螺母的内侧螺纹连接螺纹杆，所述移动座的两侧分别通过支架固定连接滑动套，所述移动座的下端设有玻璃罩，所述大棚的内部下端通过支架固定连接有培养台，所述培养台的上表面中间位置固定连接有培养槽，所述培养台的上表面一侧固定连接有水箱，所述水箱的侧面上端设有入水口，所述水箱的上端固定连接水泵，所述水泵的上端通过电路连接水泵开关，所述水泵的一侧固定连接有管道，所述管道的下端嵌入有喷头，所述培养台的上表面另一侧通过支架固定连接有密封套，所述密封套的内侧固定套接管道的另一端。

优选的，所述第一轴槽的位置与第二轴槽的位置相对应。

优选的，所述第三轴槽的位置与第四轴槽的位置相对应。

优选的，所述凹槽的位置与轴孔的位置相对应。

优选的，所述第一轴槽的尺寸、第二轴槽的尺寸、第三轴槽的尺寸和第四轴槽的尺寸均相同。

优选的，所述电机的型号为IE4超高效电机。

优选的，所述正反转开关的型号为HY2-15，且与供电电路通过串联连接。

优选的，所述玻璃罩由透明钢化玻璃材料制成。

优选的，所述水泵的型号为KPP-S10DAC0。

优选的，所述玻璃罩的内部固定连接有摄像头，摄像头的输出端与外部的信号转换器的输入端通过电路串联连接，信号转换器的输出端通过电路串联连接显示屏的输入端，显示屏与供电电路通过串联连接。

优选的，所述摄像头的型号为F8006白炽灯摄像头。

与现有技术相比，本实用新型的有益效果是：该智慧农业幼苗培养大棚，能够对幼苗进行有效的培育和监测，使得得出的数据能够应用到实际农业生产当中，保证农民的辛勤劳作不会受到自然因素以及灾害的影响，提高了农业的生产效率，通过摄像头对培养槽进行定时定点的培养，移动座配合滑动套能够保证摄像头的移动，使得摄像头的摄像能够移动拍摄，滑动套对移动座起到位置限定的作用，保证移动座能够直线运动，水箱能够进行蓄水，通过水泵抽水增大给水动力，使得水箱内的水能够通过喷头喷洒在幼苗上，密封套能够有效的将管道的另一端密封住，保证喷洒的效果和质量。

附图说明

图1为本实用新型的整体结构示意图；

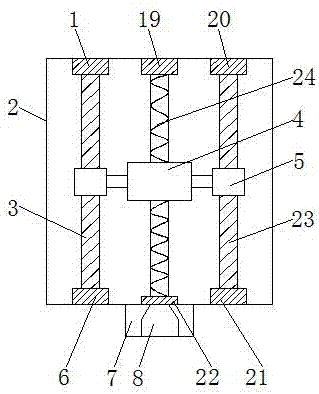

图2为本实用新型的第一支撑轴、螺纹杆和第二支撑轴位置示意图；

图3为本实用新型的螺母位置示意图；

图4为本实用的摄像头电路连接原理图。

图中：1第一轴槽、2大棚、3第一支撑轴、4移动座、5滑动套、6第二轴槽、7电机箱、8电机、9水泵开关、10水泵、11入水口、12正反转开关、13水箱、14培养槽、15培养台、16喷头、17管道、18密封套、19凹槽、20第三轴槽、21第四轴槽、22轴孔、23第二支撑轴、24螺纹杆、25螺母、26玻璃罩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种智慧农业幼苗培养大棚，包括大棚2，大棚2的内部一侧上端分别设有第一轴槽1、凹槽19和第三轴槽20，大棚2的内部另一侧上端分别设有第二轴槽6和第四轴槽21，第一轴槽1的位置与第二轴槽6的位置相对应，第三轴槽20的位置与第四轴槽21的位置相对应，第一轴槽1的尺寸、第二轴槽6的尺寸、第三轴槽20的尺寸和第四轴槽21的尺寸均相同，大棚2的内部另一侧上端嵌入有轴孔22，凹槽19的位置与轴孔22的位置相对应，各部分部件位置对应，使得结构完善，第一轴槽1的内侧固定套接有第一支撑轴3，第一支撑轴3的另一端表面固定套接第二轴槽6，第三轴槽20的内侧固定套接有第二支撑轴23，第二支撑轴23的另一端表面固定套接第四轴槽21，第一支撑轴3的表面和第二支撑轴23的表面均滑动套接有滑动套5，能够对移动座4进行位置的限定，使得移动座4能够直线运动，凹槽19的内侧活动套接有螺纹杆24，螺纹杆24的另一端表面活动套接轴孔22，大棚2的外侧表面固定连接有电机箱7，电机箱7的内部固定连接有电机8，电机8的型号为IE4超高效电机，起到驱动动力作用，螺纹杆24的另一端穿过轴孔22轴连接电机8的端口位置，大棚2的内部另一侧下端固定连接有正反转开关12，正反转开关12的型号为HY2-15，能够对电机8实现正反转的调节，且与供电电路通过串联连接，正反转开关12通过电路连接电机8，螺纹杆24的中间设有移动座4，移动座4的内侧嵌入有螺母25，螺母25的内侧螺纹连接螺纹杆24，移动座4的两侧分别通过支架固定连接滑动套5，移动座4的下端设有玻璃罩26，玻璃罩26由透明钢化玻璃材料制成，大棚2的内部下端通过支架固定连接有培养台15，培养台15的上表面中间位置固定连接有培养槽14，培养台15的上表面一侧固定连接有水箱13，水箱13的侧面上端设有入水口11，水箱13的上端固定连接水泵10，水泵10的型号为KPP-S10DAC0，水泵10的上端通过电路连接水泵开关9，保证给水的动力，使得自来水的压力能够注入到管道17的另一端，使得每个喷头16的水压基本相同，避免了水压落差较大的情况发生，水泵开关9与供电电路通过串联连接，水泵10的一侧固定连接有管道17，管道17的下端嵌入有喷头16，培养台15的上表面另一侧通过支架固定连接有密封套18，对管道17的另一端进行有效的密封，密封套18由不锈钢材料制成，防止其长时间使用出现锈蚀的情况，密封套18的内侧固定套接管道17的另一端，玻璃罩26的内部固定连接有摄像头，摄像头的输出端与外部的信号转换器的输入端通过电路串联连接，信号转换器的输出端通过电路串联连接显示屏的输入端，显示屏与供电电路通过串联连接，摄像头的型号为F8006白炽灯摄像头，信号转换器的型号为SH312，显示屏的型号为T240AF，能够对幼苗进行定时定点的拍摄，方便了农业人员的记录和观察。

本实用新型在具体实施时：当需要对幼苗进行培养时，通过入水口11将赶紧的自来水注入水箱13内，通过水泵开关9启动水泵10，使得水泵10能够将水箱13内的水抽入到管道17内，密封圈18能够起到管道17另一端的密封效果，自来水通过喷头16喷洒到幼苗上，给幼苗补充水分，当需要对幼苗进行监控记录时，通过正反转开关12的正转开关启动电机8，使得电机8能够带着螺纹杆24转动，螺纹杆24转动使得嵌入有螺母25的移动座4活动，配合支架连接的滑动套5在两个支撑轴表面滑动，对移动座4进行位置限定的作用，使得移动座4能够直线运动，然后利用正反转开关12的反转开关，实现移动座4的来回移动，同时玻璃罩26内的摄像头对幼苗进行拍摄和记录，将拍摄的信息传导信号转换器内，其能够将电信号转化成数字信号，在显示屏内播放出来，使得农业人员能够进行观察。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
