一种山林放养鸡的捕捉装置的制作方法

本发明涉及禽类养殖技术领域，尤其涉及一种山林放养鸡的捕捉装置。

背景技术：

放养鸡肌肉结构紧，油脂少，上口香，营养佳，高蛋白，低脂肪，无药物残留，为儿童、孕妇、老人的首选，目前，越来越多注重健康的人群选择散养鸡作为食材，因此，很多的农户采用散养的方式代替圈养，以提高肌肉的品质，由于散养鸡运动量较大，动作比圈养鸡更加敏捷，而且鸡的警觉性较高，难以捕捉。

中国专利cn204317254u公开了一种放养鸡捕捉工具，该工具能够将即钩倒，并避免鸡逃跑，使得抓鸡更轻松容易，但是这种工具在使用时，鸡处于本能会躲避钩子，尤其是对于敏捷的散养鸡，随着使用次数的增多，捕捉难度会越来越大，而且在挂钩勾住鸡脚后，由于鸡的挣扎，收杆费力，在收杆的过程中，容易使鸡受伤。

技术实现要素：

本发明的目的是为了解决现有技术中存在的捕捉难度大的缺点，而提出的一种山林放养鸡的捕捉装置。

为了实现上述目的，本发明采用了如下技术方案：

一种山林放养鸡的捕捉装置，包括握杆、捕捉网和膨胀环，所述握杆的一端设置有第一挡板，且第一挡板的另一侧设置有固定杆，固定杆的上部套设有套环，套环的下侧设置有连接杆，连接杆的下端通过万向铰链连接有转动块，转动块的上部栓接有支撑圈，支撑圈的上部栓接有捕捉网，所述固定杆的上部套设有膨胀环，所述固定杆的内部为空腔结构，且固定杆的内部套设有连通管，连通管靠近膨胀环的一端设置有连通支管，连通管的另一端设置有气囊，所述固定杆远离第一挡板的一端设置有第二挡板，第二挡板的另一侧设置有连接柱，连接柱的上部套接有连接套管，连接套管的另一端设置有壳体，壳体的上部安装有led灯。

优选的，所述捕捉网的上部缝接有连接片。

优选的，所述连通管、连通支管、气囊和膨胀环相互连通，所述固定杆的上部开设有连通孔，且连通支管通过连通孔延伸至固定杆的外部。

优选的，所述握杆的上部固定连接有固定带，且固定带和所述气囊的外壁固定连接。

优选的，所述连接柱的上部开设有连接槽，且连接槽呈l形结构，所述连接套管的内壁设置有连接块，且连接块插接在连接槽的内部。

优选的，所述握杆的上部套有握套，且握套的内壁和握杆的外壁胶接。

本发明的有益效果是：

1、本发明可使用食物或诱捕剂诱补鸡，不需要使用钩子，避免对鸡造成惊吓，降低了捕捉的难度。

2、本发明在捕捉成功后，可以将装置倾斜，捕捉网连同鸡一起滑向使用者一侧，无需对抗鸡的挣扎，避免了对鸡造成伤害。

附图说明

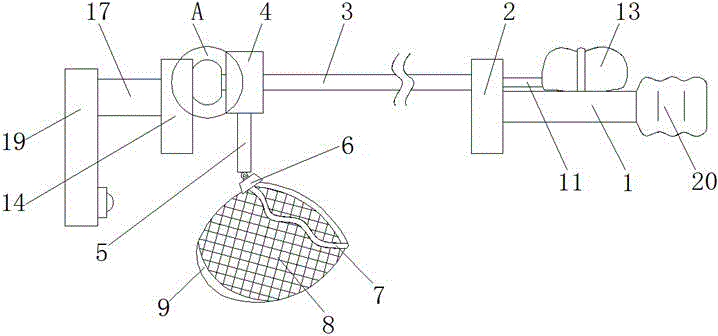

图1为本发明提出的一种山林放养鸡的捕捉装置的主视结构示意图；

图2为本发明提出的一种山林放养鸡的捕捉装置的第二挡板和壳体连接结构示意图；

图3为本发明提出的一种山林放养鸡的捕捉装置的a处放大结构示意图。

图中：1握杆、2第一挡板、3固定杆、4套环、5连接杆、6转动块、7支撑圈、8捕捉网、9连接片、10膨胀环、11连通管、12连通支管、13气囊、14第二挡板、15连接柱、16连接槽、17连接套管、18连接块、19壳体、20握套。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

参照图1-3，一种山林放养鸡的捕捉装置，包括握杆1、捕捉网8和膨胀环10，握杆1的一端设置有第一挡板2，且第一挡板2的另一侧设置有固定杆3，固定杆3的上部套设有套环4，套环4的下侧设置有连接杆5，套环4和连接杆5为一体结构，连接杆5的下端通过万向铰链连接有转动块6，转动块6的上部栓接有支撑圈7，支撑圈7的上部栓接有捕捉网8，捕捉网8为透明尼龙线编织而成，捕捉网8的上部缝接有连接片9，连接片9为透明聚乙烯塑料片，固定杆3的上部套设有膨胀环10，膨胀环10为橡胶材质，固定杆3的内部为空腔结构，且固定杆3的内部套设有连通管11，连通管11靠近膨胀环10的一端设置有连通支管12，连通支管12的一端和连通管11胶接，连通支管12的另一端和膨胀环10胶接，固定杆3的上部开设有连通孔，且连通支管12通过连通孔延伸至固定杆3的外部，连通管11的另一端设置有气囊13，连通管11、连通支管12、气囊13和膨胀环10相互连通，握杆1的上部栓接有固定带，且固定带和气囊13的外壁胶接，固定杆3远离第一挡板2的一端设置有第二挡板14，第二挡板14的另一侧设置有连接柱15，握杆1、第一挡板2、固定杆3、第二挡板14和连接柱15为一体结构，连接柱15的上部套接有连接套管17，连接柱15的上部开设有连接槽16，且连接槽16呈l形结构，连接槽16的一段沿连接柱15的长度方向开设，连接槽16的另一端环绕连接柱15开设，连接套管17的内壁设置有连接块18，连接块18的横截面呈正方形，宽度等于连接槽16的宽度，连接块18插接在连接槽16的内部，连接套管17的另一端设置有壳体19，连接套管17和壳体19为一体结构，壳体19的上部安装有led灯和开关，led灯和开关通过导线连接，壳体19的内部安装有电池，电池的正极和led灯通过导线连接，电池的负极和开关通过导线连接，握杆1的上部套有握套20，且握套20的内壁和握杆1的外壁胶接。

实施例一：在白天捕捉放养鸡前，旋转连接套管17，使连接套管17和连接柱15分离，用浆糊在连接片9上部粘一些谷物，或在连接片9上部喷一些诱捕剂，拨动套环4，使套环4套在膨胀环10上部，一手握住握套20，另一只手捏住气囊13，将气囊13内的空气经连通管11和连通支管12挤入膨胀环10内部，令膨胀环10体积增大，使套环4固定在膨胀环10的外侧，握住握套20，将捕捉网8放在鸡的前方不远处，当鸡钻进捕捉网8吃谷物时，会被尼龙线捕捉网8缠住，松开气囊13，膨胀环10由于弹性恢复原来的形状，膨胀环10内部多余的气体经连通支管12和连通管11回到气囊13内部，将装置倾斜，套环4在固定杆3上部向第一挡板2一侧滑动，带动捕捉网8连同鸡一起滑向使用者一侧，可从捕捉网8内部将鸡取出。

实施例二：在夜晚捕捉放养鸡前，将连接块18对准连接槽16，将连接块18套入连接槽16内部，直到连接块18到达连接槽16的转角处，旋转连接套管17，直到连接块18到达连接槽16的末端，将连接套管17和连接柱15固定，壳体19和连接柱15连接，由于连接块18和连接槽16的内壁存在摩擦，在不受外力扭转的情况下，不会自行旋转，按动开关，led灯通电发光，后续步骤和实施例一相同。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
