一种割草机割草高度调节机构的制作方法

本发明涉及一种高度调节机构，尤其是一种割草机割草高度调节机构，属于农业机械技术领域。

背景技术：

随着果蔬茶种植面积的扩大，人工除草效果好，成本低，但由于效率低，已经不适规模种植的需求；化学除草效率高，省时省力，但容易伤及农作物，且农药残留高，影响农产品的品质，操作人员在喷洒时也需注意自身安全，因此，机械除草成为种植农户的首选。市场上现有机械除草的割草机多采用圆盘式除草刀，受到刀具结构的影响，只能对地表上杂草进行处理，无法对杂草根部进行有效的断根处理，容易使杂草较快出现二次生长。因此，本发明人研制了一种滚筒甩刀式割草机，并设计了一种割草机滚筒甩刀轴的高度调节机构，使割草机的滚筒甩刀能根据使用要求进行作业深度调节，增强了割草机的除草效果。

技术实现要素：

本发明的目的在于提供一种割草机割草高度调节机构，通过增加割草高度调整机构，可在一定范围内控制刀轴的割草高度，以满足不同工作状态下的需求，对杂草根部处理的不同需求。

按照本发明提供的技术方案：一种割草机割草高度调节机构，特征是：包括调节手柄、转动套、固定轴、支撑轮、支撑轮架、固定轴固定架、摆动架、活动轴及连接板；所述摆动架与转动套连接，所述摆动架下部连接有连接板；所述支撑轮安装在支撑轮架上，用支撑轮固定螺母、支撑轮固定螺栓紧固；所述调节手柄通过螺纹与活动轴连接，所述调节手柄前端连接固定轴，在所述固定轴两端分别装有固定轴固定架，利用固定轴固定架与割草机固定。

作为本发明的进一步改进，所述调节手柄与固定轴之间设置有垫片，用弹性销固定。

作为本发明的进一步改进，所述调节手柄上设置有外螺纹，所述活动轴上设置有内螺纹，使活动轴向上或向下运动。

本发明与现有技术相比其特点和优势主要表现在：

本发明通过在割草机上增设割草高度调整机构，可在一定范围内控制割草机的割草高度，以适应不同种植模式下，对杂草根部处理的不同需求。本机构具有结构简单，容易制造、操作方便等优点。

附图说明

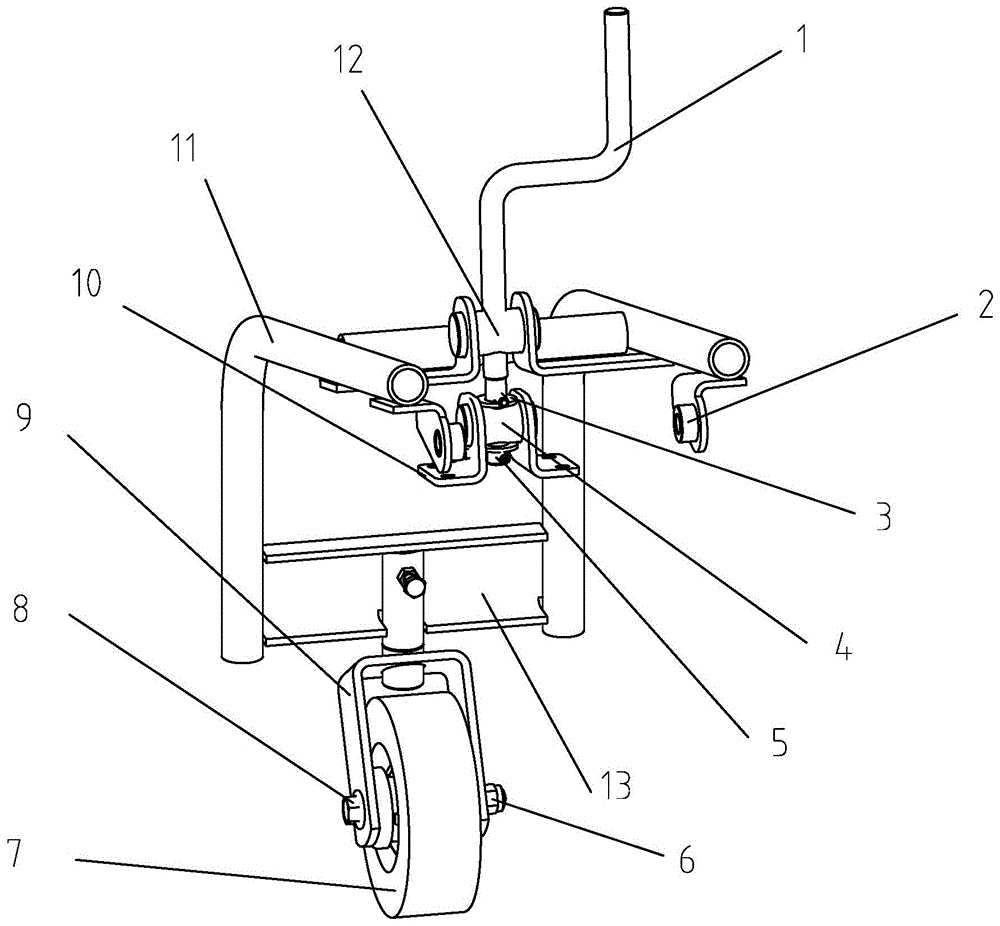

图1为本发明结构示意图。

附图标记说明：1-调节手柄、2-转动套、3-垫片、4-固定轴、5-弹性销、6-支撑轮固定螺母、7-支撑轮、8-支撑轮固定螺栓、9-支撑轮架、10-固定轴固定架、11-摆动架、12-活动轴、13-连接板。

具体实施方式

下面结合附图对本发明作进一步的描述。

如图1所示，本发明主要由调节手柄1、转动套2、垫片3、固定轴4、弹性销5、支撑轮固定螺母6、支撑轮7、支撑轮固定螺栓8、支撑轮架9、固定轴固定架10、摆动架11、活动轴12及连接板13等组成。本发明所述摆动架11与转动套2连接，所述摆动架11下部连接有连接板13组成一体，所述连接板13用于固定连接支撑轮架9。所述支撑轮架9用于安装支撑轮7，并釆用支撑轮固定螺母6、支撑轮固定螺栓8紧固。所述调节手柄1通过螺纹与活动轴12连接，所述调节手柄1前端装有固定轴4，在所述固定轴4两端装有固定轴固定架10，利用固定轴固定架10与割草机固定在一起，同时转动套2也辅助调整机构与割草机联接。

进一地，所述调节手柄1与固定轴4之间设置有垫片3，用弹性销5固定。使调节手柄1可以在固定轴4内转动而不可轴向移动。

所述调节手柄1上设置有外螺纹，所述活动轴12上设置有内螺纹，使活动轴12向上或向下运动。

本发明在割草机工作过程中，当需要降低割草高度，对杂草根部进行处理时，顺时针旋转调节手柄1，固定轴4保证调节手柄1相对位置不变，通过调节手柄1上外螺纹带动活动轴12内螺纹，使活动轴12向上运动，带动摆动架11以转动套2为中心旋转，带动支撑轮7上升，以达到降低割草机割草高度，对杂草断根的处理要求。

本发明在割草机工作过程中，当需要提升割草高度时，逆时针旋转调节手柄1，固定轴4保证调节手柄1相对位置不变，通过调节手柄1上外螺纹带动活动轴12内螺纹，使活动轴12向下运动，带动摆动架11以转动套2为中心旋转，带动支撑轮7下降，以达到提升割草高度的要求。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
