一种防雹装置及系统的制作方法

本实用新型涉及农业机械领域，尤其涉及一种防雹装置及系统。

背景技术：

农业作为我国农民的支撑产业，自然灾害是农业生产的主要影响因素之一。近年来，在苹果等水果成熟的季节，冰雹等自然灾害诸多，导致苹果的品质受到了很大的影响。因此，设计一种防雹装置是农民迫切需要的。但现有技术中的防雹装置结构复杂，致使其生产成本高，较难推广。

如现有技术中授权公告号为cn207802985u的中国实用新型专利公开了一种自动展开收放式果园防雹装置，其包括：外部主体方管、动力供给机构、升降机构和防雹网展开机构；具体的，外部主体方管内部设置动力供给机构、升降机构和防雹网展开机构，动力供给机构分别与升降机构和防雹网展开机构配合连接，且外部主体方管上设置有电源控制箱和太阳能电池板，太阳能电池板与电源控制箱连接，电源控制箱分别与动力供给机构、升降机构和防雹网展开机构连接。动力供给机构包括主传动电机、横向传动螺杆传动电机、竖向传动螺杆传动电机。其中，主传动电机与升降机构配合连接，横向传动螺杆传动电机和竖向传动螺杆传动电机分别与防雹网展开机构配合连接。这种结构的防雹装置零部件繁多，连接关系复杂，且设置有多个电机，导致这种结构的防雹装置存在结构复杂、生产成本高和较难推广的问题。

技术实现要素：

本实用新型的目的在于解决现有技术中的防雹装置结构复杂、生产成本高和较难推广的问题。本实用新型提供一种防雹装置及系统，具有结构简单、生产成本低和便于推广的优点。

为解决上述问题，本实用新型的实施方式公开了一种防雹装置，该防雹装置包括：

支撑架，支撑架包括安装座和支撑组件，支撑组件可拆卸地固定连接于安装座上，且支撑组件的长度延伸方向垂直于安装座形成的安装面所在的平面；

防雹网，防雹网的固定端可活动地固定连接于安装座的一端；

驱动部件，驱动部件设置于安装座的一端；

传动部件，驱动部件的动力输出端与传动部件的动力输入端传动连接，且传动部件的动力输出端与防雹网传动连接；其中，

驱动部件通过驱动传动部件带动防雹网在安装座的一侧面上展开或收起，以使防雹网至少部分地遮挡安装座的侧面，且防雹网形成的防雹遮挡面平行于安装座的安装面，或者，使防雹网收起以收纳于安装座的一端。

采用上述技术方案，本实施方式提供的防雹装置包括支撑架、防雹网、驱动部件和传动部件。工作过程中，驱动部件通过传动部件带动防雹网在支撑架上展开或收起，当冰雹天气来临时，防雹网可在驱动部件的带动下将支撑架上方全部遮挡，以避免冰雹将果实砸伤。当天气晴朗后，防雹网可在驱动部件的带动下收起，并放置于支撑架中的安装座上的一侧，以使果实以及果树进行光合作用。该过程中无需人力参与，可避免人力浪费，其自动化程度更高，有利于提高农民的工作效率。

另外，本实施方式中的防雹装置通过支撑架、防雹网、驱动部件和传动部件几个简单的部件就可实现防雹工作，因此，这种结构的防雹装置还具有结构简单和生产成本低的优点，其更加便于推广。

此外，本实用新型中的防雹装置预防冰雹的效果更好，可避免冰雹灾害对苹果等农作物造成影响，有利于提高农产品的产量，以保证农民的经济收入。

进一步地，本实用新型的实施方式公开了一种防雹装置，安装座包括安装座本体和轨道，轨道设置于安装座本体一侧的两边；

防雹网包括固定杆和滚轮，固定杆设置于防雹网的前进端，滚轮设置于固定杆的两端，且在轨道上滚动。

采用上述技术方案，安装座上设置有轨道，防雹网上设置有滚轮。工作过程中，防雹网上的滚轮可在轨道上滚动，以实现防雹网的展开或收起，这种结构可减小防雹网相对于支撑架移动时的阻力，可降低驱动部件的输出功率，从而使得本实用新型中的防雹装置更加节能。

进一步地，本实用新型的另一实施方式公开了一种防雹装置，传动部件包括第一带轮、第二带轮、第三带轮和传动带，第一带轮、第二带轮和第三带轮沿防雹网的展开方向间隔设置；其中，第一带轮与驱动部件的输出端可拆卸地固定连接并位于轨道的一端；第三带轮位于轨道的另一端；第二带轮与滚轮可拆卸固定连接；且第一带轮、第二带轮和第三带轮通过传动带传动连接。

采用上述技术方案，本实施方式中的传动部件采用带传动，由于带传动为挠性传动，且具有传动距离远的优点，这种结构的设计可使得本实施方式提供的防雹装置的结构更加紧凑，工作性能更加稳定。

进一步地，本实用新型的另一实施方式公开了一种防雹装置，第二带轮包括螺旋状轮槽，第一带轮、第二带轮和第三带轮通过同一传动带连接，且同一传动带至少在螺旋状轮槽上缠绕一圈，并且传动带至少设置一根。

采用上述技术方案，本实施方式中的第二带轮的轮槽设置为螺旋状。这种结构的防雹装置，传动带通过螺旋状轮槽在第二带轮上缠绕一圈，使得本实用新型中的防雹装置在工作过程中，第二带轮在传动带的带动下可沿传动带的长度方向移动，以使防雹网展开或收起。从而使得本实施方式中的防雹装置的性能更佳。

进一步地，本实用新型另一的实施方式公开了一种防雹装置，安装座的一端设置有驱动部件固定台，驱动部件固定台可拆卸地固定连接于一端，驱动部件可拆卸地固定安装于驱动部件固定台上；

安装座的另一端设置有第三带轮固定台，第三带轮固定台可拆卸地固定连接于另一端，第三带轮可拆卸地固定安装于第三带轮固定台上。

采用上述技术方案，驱动部件可通过驱动部件固定台可拆卸地固定安装于安装座上，第三带轮通过第三带轮固定台可拆卸地固定安装于安装座上。这种结构可使得本实施方式提供的防雹装置在工作过程中动力传递更加稳定，性能更加可靠。

另外，可拆卸的固定连接可便于驱动部件、第三带轮的安装与拆卸。

进一步地，本实用新型的另一实施方式公开了一种防雹装置，支撑组件的长度可调，且3m≤d≤5m,其中，d为支撑组件在使用状态下的长度。

采用上述技术方案，支撑架形成的侧面距地面的距离设置为3m-5m，这种结构可避免本实施方式中的防雹装置在工作过程中对果树等农作物造成影响。

进一步地，本实用新型的另一实施方式公开了一种防雹装置，防雹装置包括收纳件，收纳件设置于安装座的一端，且防雹网收起时存放于收纳件内。

采用上述技术方案，收起状态下的防雹网可存放于收纳件内，避免了防雹网长时间暴露在空气中风化损坏。这种结构的设计有利于延长本实施方式中的防雹装置的使用寿命。

进一步地，本实用新型的另一实施方式公开了一种防雹装置，防雹装置包括控制开关，控制开关与驱动部件电连接，以控制驱动部件的启动或停止。

采用上述技术方案，控制开关控制驱动部件的启动或停止，可使得本实施方式中的防雹装置的自动化技术更高，有利于节约人力。

进一步地，本实用新型的另一实施方式公开了一种防雹装置，防雹装置包括触碰开关，触碰开关设置于安装座在展开方向上的两端，触碰开关与控制开关电连接；

其中，防雹网展开或收起时触碰到触碰开关，使得触碰开关产生一触碰电信号，并将触碰电信号传递给控制开关，控制开关根据触碰电信号控制驱动部件的启动或停止。

采用上述技术方案，控制开关通过触碰开关可自动控制驱动部件在防雹网在展开或结束时停止工作，使得本实施方式中的防雹装置操作更加方便，自动化技术更高。

本实用新型的另一种实施方式公开了一种防雹系统，防雹系统包括控制器和至少一个防雹装置；

控制器与各个防雹装置中的控制开关电性连接。

采用上述技术方案，本实施方式中的防雹系统可根据实际地形进行选择防雹装置的设置数量，并且操作人员还可通过控制器对各个防雹装置进行控制，其操作更加简单、方便。另外，这种结构可使得本实施方式中的防雹系统适用于各种面积大小不同的工作场合，其应用范围更广。

本实用新型其他特征和相应的有益效果在说明书的后面部分进行阐述说明，且应当理解，至少部分有益效果从本实用新型说明书中的记载变的显而易见。

附图说明

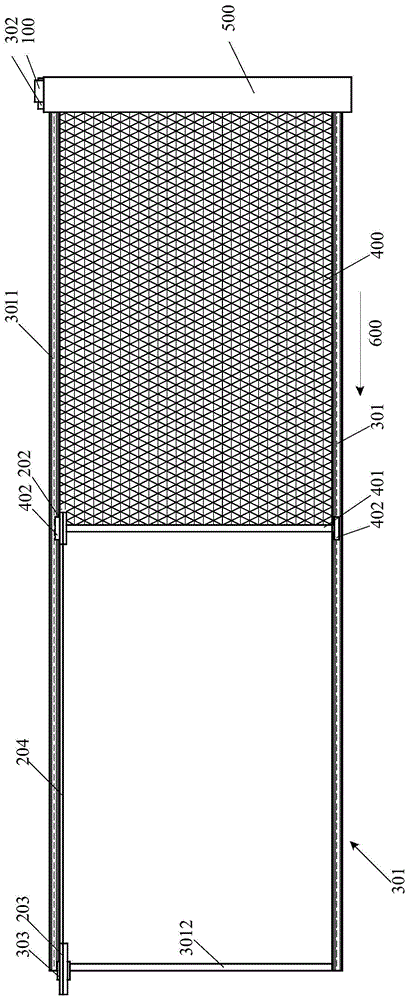

图1为本实用新型中的实施例提供的一种防雹装置的俯视结构示意图；

图2为本实用新型中的实施例提供的一种防雹装置的主视结构示意图；

图3为本实用新型中的实施例提供的一种防雹装置中的传动部件的结构示意图；

图4为本实用新型中的实施例提供的一种防雹装置中的第二带轮的结构示意图；

图5为本实用新型中的实施例提供的一种防雹系统的结构示意图。

附图标记说明：

100：驱动部件；

200：传动部件；201：第一带轮；202：第二带轮；203：第三带轮；204：传动带；

300：支撑架；301：安装座；3011：轨道；3012：安装座本体；302：驱动部件固定台；303：第三带轮固定台；304：支撑组件；

400：防雹网；401：固定杆；402：滚轮；

500：收纳件；

600：展开方向；

700：控制开关；

800：控制器。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，本领域技术人员可由本说明书所揭示的内容轻易地了解本实用新型的其他优点及功效。虽然本实用新型的描述将结合较佳实施例一起介绍，但这并不代表此实用新型的特征仅限于该实施方式。恰恰相反，结合实施方式作实用新型介绍的目的是为了覆盖基于本实用新型的权利要求而有可能延伸出的其它选择或改造。为了提供对本实用新型的深度了解，以下描述中将包含许多具体的细节。本实用新型也可以不使用这些细节实施。此外，为了避免混乱或模糊本实用新型的重点，有些具体细节将在描述中被省略。需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

应注意的是，在本说明书中，相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实施例的描述中，需要说明的是，术语“上”、“下”、“内”、“底”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实施例的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实施例中的具体含义。

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。

实施例1：

本实施例提供一种防雹装置，如图1-图5所示，该防雹装置包括支撑架300、防雹网400、驱动部件100和传动部件200。具体的，支撑架300包括安装座301和支撑组件304，支撑组件304可拆卸地固定连接于安装座301上，且支撑组件304的长度延伸方向垂直于安装座301形成的安装面所在的平面的延伸方向。防雹网400可活动地连接于安装座301上，且防雹网400所在平面的延伸方向平行于安装座301所在平面的延伸方向，并且防雹网400至少部分遮挡安装座301形成的安装面。驱动部件100沿防雹网400的展开方向600设置于安装座301的一端。驱动部件100的动力输出端与传动部件200的动力输入端传动连接，且传动部件200的动力输出端与防雹网400传动连接。

更为具体的，驱动部件100通过驱动传动部件200以带动防雹网400在安装座301的一侧面上展开或收起，该侧面可以为安装座301远离支撑组件304的侧面，也可以为安装座301靠近支撑组件304的侧面，其具体可根据实际设计和使用需求设定，本实施例对此不做限定。并且防雹网400至少部分地遮挡安装座301的侧面，防雹网400收起时可收纳于安装座301的侧面的一端，该侧面的延伸方向与防雹网400的展开方向600平行或位于同一直线上。

需要理解的是，本实施例中的可拆卸连接可以是本领域技术人员常见的螺栓连接、卡扣连接等各种形式可拆卸连接中的任意一种。可活动连接具体可以为本领域技术人员常见的轨道连接。具体的，轨道连接可以是滑块与导轨配合连接，也可以是滚轮与导轨配合连接，其具体可根据实际设计和使用需求设定，本实施例对此不做限定。

进一步地，本实施例中的支撑架300可以是框架结构，其具体可以由合金等材料的管材搭建而成即可，且各个管材之间可以是通过螺栓连接，也可以是焊接而成。其具体可根据实际设计和使用需求设定，本实施例对此不做限定。

更进一步，驱动部件100的动力输出端与传动部件200的动力输入端传动连接。安装座301安装于支撑组件304上，防雹网400安装于安装座301上，支撑组件304安装于地面上，且当防雹网400展开时可将支撑架300的一侧面全部遮挡；其中，该侧面为支撑架300平行于地面形成的面。当防雹网400收起时可收纳于安装座301平行于地面所形成的侧面沿展开方向600的一端。

更为具体的，驱动部件100输出的动力传递于传动部件200上，传动部件200带动防雹网400在安装座301上展开或收起。以实现果树等农作物的防雹工作。

工作过程中，当冰雹天气来临时，操作人员可启动驱动部件100，驱动部件100通过传动部件200带动防雹网400在安装座301上展开，将支撑架300平行于地面的侧面全部遮挡，使得农作物上方的冰雹被防雹网400遮挡，以避免冰雹在下落过程中产生的冲击力对农作物造成影响。

当天气晴朗后，为使农作物更好地进行光合作用，工作人员可启动驱动部件100，驱动部件100通过传动部件200带动防雹网400在支撑架300上沿着展开方向600的反方向运动，使防雹网400收起，并存放于支撑架300平行于地面所形成的侧面沿防雹网400的展开方向600的一端。

需要理解的是，本实施例中防雹网400收起时可以存放于支撑架300平行于地面所形成的侧面沿防雹网400的展开方向600的起始端；也可以存放于支撑架300平行于地面所形成的侧面沿防雹网400的展开方向600的末端。其具体可根据实际设计和使用需求设定，本实施例对此不做限定。

本实施例中的防雹装置，即避免了在冰雹天气下冰雹对农作物造成影响，又便于在天气晴朗后农作物及时进行光合作用，从而保证了农作物的正常生长，使得农民的经济收入不会因自然灾害而受影响。

另外，本实施例中的防雹装置在工作过程中，通过驱动部件100和传动部件200就可带动防雹网400在安装座301上展开或收起，以实现果树等农作物的防雹工作。这种结构的防雹装置还具有结构简单、生产成本低和便于推广的优点。

此外，本实施例中的防雹装置自动化技术较高，在工作过程中可进一步减小人力浪费，有利于提高农民的工作效率。

更进一步，本实施例中的驱动部件100可以是本领域技术人员常见的电机、液压马达和发动机等各种形式的驱动部件中的任意一种；传动部件200可以是本领域技术人员常见的带传动、链传动和丝杆传动机构等各种形式的传动部件200中的任意一种；防雹网400的网孔小于冰雹的尺寸即可，其具体材料可以是本领域技术人员常见的尼龙、塑料和橡胶等各种材料防雹网中的任意一种。

需要理解的是，本实施例中的驱动部件100、传动部件200和防雹网400的具体型号可根据实际设计和使用需求设定，本实施例对此不做限定。

进一步地，本实施例提供一种防雹装置，如图1-图3所示，本实施例中的安装座301包括安装座本体3012和轨道3011，轨道3011上设置于安装座本体3012一侧的两边，以使防雹网400在轨道3011移动地更加方便。

更进一步，防雹网400包括固定杆401和滚轮402，固定杆401设置于防雹网400的前进端，滚轮402设置于固定杆401的两端，且可在轨道3011上滚动。

具体的，传动部件200与固定杆401可拆卸地固定连接。工作过程中，驱动部件100驱动传动部件200，以使传动部件200通过固定杆401带动防雹网400在安装座301上沿着展开方向600移动，滚轮402的设置可使得防雹网400在支撑架300上移动时以滚动代替滑动，减小了防雹网400在支撑架300上移动时的阻力，从而使得本实施例中的防雹装置更加节能。

这种结构的设置节省了本实施例中的防雹装置在工作过程中的动力损耗，可降低驱动部件100的输出功率，使得本实施例中的防雹装置更加节能，工作性能更加稳定。

进一步地，如图1-图3所示，本实施例中的传动部件200包括第一带轮201、第二带轮202、第三带轮203和传动带204，第一带轮201、第二带轮202和第三带轮203沿防雹网400的展开方向600间隔设置，第一带轮201与驱动部件100的输出端可拆卸地固定连接并设置于轨道3011的一端，第三带轮203设置于轨道3011的另一端，第二带轮202可拆卸地固定连接于滚轮402上。

具体的，第一带轮201、第二带轮202和第三带轮203平行于或位于轨道3011的长度方向(该方向与图1-图2所示的展开方向600平行)，且第一带轮201、第二带轮202和第三带轮203通过传动带204动力连接。

更为具体的，第一带轮201在驱动部件100的驱动下，通过传动带204带动第二带轮202和第三带轮203转动，其中，第三带轮203固定于设置于轨道3011的另一端，相对于轨道3011不可移动。第二带轮202和滚轮402可拆卸地固定连接，当第二带轮202在传动带204的带动下转动时，会带动滚轮402沿着轨道3011滚动，以使滚轮402带动防雹网400在轨道3011上移动。以实现防雹网400在支撑架300上展开或收起，从而实现果树等农作物的防雹工作。

本实施例中的防雹装置中的传动部件200设置为带传动，由于带传动为挠性传动，且具有传动距离远的优点，从而使得本实施例中的防雹装置的结构更加紧凑，工作性能更加稳定。

更进一步，本实施例中的第一带轮201、第二带轮202和第三带轮203的尺寸可根据实际设计和使用需求设定，本实施例对此不做限定。

另外，本实施例中的传动带204可以是本领域技术人员常见的皮带、钢丝绳等各种形式传动带204中的任意一种。

进一步地，本实施例提供一种防雹装置，如图4所示，本实施例中的第二带轮202包括螺旋状轮槽，第二带轮202和第三带轮203通过同一传动带204传动连接，且该同一传动带204至少在螺旋状轮槽上缠绕一圈，即该同一传动带204在螺旋状轮槽上可以缠绕一圈，也可以缠绕两圈，还可以缠绕更多圈数，其具体可根据实际设计和使用需求设定，本实施例对此不做具体限定。

更进一步，本实施例中的传动带204至少设置一根，即可以设置一根，也可以设置两根，还可以设置其他数量的传动带204，其具体可根据实际设计和使用需求设定，本实施例对此不做限定。

具体的，螺旋状轮槽的设置可使得传动带204带动第二带轮202转动时更加平稳，从而使得滚轮402在轨道3011上滚动时更加平稳。以使本实施例中的防雹装置的性能更佳。

更为具体的，这种结构的设计还可减小传动带204与第二带轮202之间的摩擦力，从而使得本实施例中传动带204不易损坏，有利于提高传动带204的使用寿命。

进一步地，本实施例提供一种防雹装置，如图1-图3所示，本实施例中的传动部件200包括第一带轮201、第二带轮202和第三带轮203，第一带轮201与驱动部件100的输出端可拆卸地固定连接并设置于轨道3011的一端，第三带轮203设置于轨道3011的另一端，第二带轮202可拆卸地固定连接于滚轮402上。本实施例对第一带轮201、第二带轮202和第三带轮203的具体结构不在赘述，其具体可参见上文。

更进一步，安装座301的一端设置有驱动部件固定台302，驱动部件固定台302可拆卸地固定连接于安装座301的一端，且驱动部件100可拆卸地固定安装于驱动部件固定台302上。具体的，驱动部件固定台302的一侧设置有驱动部件安装部(图中未示出)，另一侧设置有固定部(图中未示出)，驱动部件100可以通过螺栓、卡扣等连接方式可拆卸地固定于驱动部件安装部上，安装部与安装座301可以为螺栓连接，也可以为其他形式的可拆卸连接，其具体可根据实际设计和使用需求设定，本实施例对此不做限定。

并且，驱动部件安装部可以设置为与驱动部件100相匹配凹槽状，进一步限制驱动部件100相对于驱动部件安装部滑动。固定部可以设置为与安装座301相匹配的u形卡槽，从而进一步限制驱动部件固定台302相对于安装座301移动。

更进一步，安装座301的另一端设置有第三带轮固定台303，第三带轮固定台303可拆卸地固定连接于安装座301的另一端，第三带轮203可拆卸并且可转动地安装于第三带轮固定台303上。具体的，第三带轮固定台303的一侧设置有与第三带轮203相匹配的安装架(图中未示出)，且第三带轮203通过转轴可转动地连接于安装架上，且第三带轮固定台303可通过螺栓、卡扣等各种形式的连接方式可拆卸连接于安装座301的另一端上。

具体的，驱动部件固定台302的设置可使得驱动部件100安装更加方便，工作性能更加稳定。第三带轮固定台303的设置可使得第三带轮203安装更加方便，转动更加平稳。

另外，这种结构的设计使得本实施例中的防雹装置在工作过程中，动力传递更加稳定，性能更加可靠。

进一步地，本实施例提供的一种防雹装置，如图1-图3所示，在本实施例中，支撑组件304的长度可调，3m≤d≤5m,其中，d为支撑组件304在使用状态下的长度。

具体的，本实施例中的防雹装置可用于果园防雹工作，当用于果树尺寸较小的果园时，可以将支撑组件304的长度设置为3m，当遇到果树尺寸较大的果园时，可将支撑组件304的长度设置为5m，同理，本实施例中的支撑组件304的长度也可以根据实际情况设置为3.5m、4.5m等各种尺寸，其具体可根据实际设计和使用需求设定，本实施例对此不做限定。

更为具体的，支撑组件304可以是方钢、钢管等各种形式支撑组件304中的任意一种。

进一步地，本实施例提供一种防雹装置，如图1-图2所示，本实施例中的防雹装置还包括收纳件500。收纳件500设置于安装座301的一端。

具体的，该一端可以是驱动部件100所在的一端，也可以是第三带轮203所在的一端，其具体可根据实际设计和使用需求设定，本实施例对此不做限定。

更为具体的，收纳件500可以设置为收纳盒，当防雹网400处于收起状态下时，可存放于收纳盒中，以避免防雹网400长时间暴露在空气当中风化损坏。这种结构的设计可使得本实施例中的防雹装置的使用寿命更长，工作性能更好。

更进一步，本实施例中的收纳盒也可以同时将驱动部件100和收起的防雹网400罩住，以使收纳盒将驱动部件100也罩住，避免驱动部件100长时间暴露于外部损坏。

更进一步，本实施例中的收纳盒上与轨道3011对应的两侧设置有与轨道3011对应的槽口(图中未示出)，工作过程中，防雹网400在固定杆401的带动下可通过槽口进入到收纳盒内，从而使得防雹网400在收纳盒的保护下避免损坏。

进一步地，本实施例提供一种防雹装置，如图1-图3所示，本实施例中的防雹装置包括控制开关700，且该控制开关700与驱动部件100电连接，以控制驱动部件100的启动或停止。

具体的，在工作过程中，当冰雹天气来临时，操作人员可通过按压控制开关700上的正转启动按钮启动驱动部件100正转，驱动部件100通过传动部件200带动防雹网400在支撑架300上展开，并将支撑架300平行于地面的侧面全部遮挡。此时，操作人员可通过按压控制开关700上的停止按钮使驱动部件100停止转动。从而使得农作物上方的冰雹被防雹网400遮挡，以避免冰雹在下落过程中对农作物造成影响。

当天气晴朗后，为使农作物更好地进行光合作用，工作人员可通过按压控制开关700上的反转启动按钮启动驱动部件100反转，驱动部件100通过传动部件200带动防雹网400在支撑架300上沿着展开方向600的反方向运动，使防雹网400收起，并存放于收纳件500中。以使苹果等农作物进行光合作用。

这种结构的设计使得本实施例中的自动化技术更高，有利于提高工作效率，节约人力和节省工作时间。

更进一步，本实施例中的控制开关700可以是本领域技术人员常见的指拨开关、轻触式开关、拨动开关等各种型号控制开关700中的任意一种。

进一步地，本实施例提供一种防雹装置，如图1-图2所示，本实施例中的防雹装置还包括触碰开关(图中未示出)，触碰开关沿展开方向600设置于安装座301上一侧面的两端，且触碰开关与控制开关700电连接。

具体的，当防雹网400展开结束时会触碰到其中一个触碰开关，此时，触碰开关会控制控制开关700使驱动部件100停止转动，以避免防雹网400与安装座301碰撞损坏。

当防雹网400收起时会触碰到另一个触碰开关，此时，触碰开关会控制控制开关700使驱动部件100停止转动，以避免防雹网400与安装座301碰撞损坏。同时防雹网400可顺利存放于收纳件500中。这种结构的设计使得本实施例中防雹装置操作更加方便，自动化技术更高。

本实施例中的可拆卸地固定连接可以是本领域技术人员常见的螺栓连接、卡扣连接等各种形式的可拆卸地固定连接中的任意一种，本实施例对此不做具体限定。

另外，如图1-图4所示，本实施例中的防雹装置通过驱动部件100驱动传动部件200，以使传动部件200带动防雹网400的在安装座301上展开或收起。以实现农作物的冰雹防护工作。其结构简单、生产成本低、且防雹效果佳。可进一步保证我国农业的生产质量和农民工的经济收入。

此外，本实施例中的防雹装置用于防雹的农作物可以是果树、小麦等各种受冰雹影响的农作物。

实施例2：

本实施例提供一种防雹系统，如图1-图2和图5所示，该防雹系统包括实施例1中的至少一个防雹装置和控制器800。具体的，该防雹系统可以包括一个防雹装置，也可以包括两个防雹装置，还可以包括更多数量的防雹装置，其具体设置数量可根据使用需求设定，本实施例对此不做限定。该防雹系统可使用各种地形，适用范围更广。

进一步地，控制器800与各个防雹装置中的控制开关700电性连接。具体的，在工作过程中，工作人员可通过操作控制器800控制各个控制开关700，从而使得各个控制开关700控制驱动部件100驱动传动部件200，以使传动部件200带动防雹网400的在支撑架300上展开或收起。其操作更加方便，操作人员通过控制器800可同时控制多个防雹装置。
