一种西瓜种植大棚通风装置的制作方法

本实用新型属于大棚通风技术领域，具体涉及一种西瓜种植大棚通风装置。

背景技术：

西瓜是人们日常生活中最常见的一种水果，西瓜性寒，味甘甜，它有清热解暑、生津止渴、利尿除烦的功效，有助于治胸膈气壅，满闷不舒服，小便不利，口鼻生疮，暑热，中暑，解酒毒等症，皮还可以做菜、入药等，西瓜在我国各地均有栽培，品种甚多，目前，塑料大棚西瓜栽培已经在全国各地得到广泛应用，西瓜大棚对放风要求较严格，在不同的季节通风口的位置是不一样的，现有大棚通风装置通过开设通风口进行通风，其效率不高影响细化成活率和西瓜质量，因此有必要对现有技术进行改进，以解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种西瓜种植大棚通风装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种西瓜种植大棚通风装置，包括顶板和底板，所述底板顶部固定设置有两组支撑板，所述两组支撑板之间活动安装有两组轴杆，两组所述轴杆上固定安装有辊子，两组所述辊子之间连接有传输带，所述底板顶部且位于支撑板一侧设置有收料箱，所述收料箱顶端和支撑板之间连接有接料板，所述接料板的一端与一侧的支撑板固定连接，所述底板两端分别固定有左侧板和右侧板，所述左侧板和右侧板顶端之间固定连接有顶板，所述顶板下方设置有安装管，所述安转管顶部和顶板底部均固定设置有凸耳，两组所述凸耳之间通过转轴活动连接，所述右侧板的一侧的侧面固定安装有第二电动伸缩杆，所述第二电动伸缩杆的输出端固定连接至安装管侧壁，所述安装管底部固定设置有第一电动伸缩杆，所述第一电动伸缩杆输出端固定连接有安装架，所述安装架底部两侧设置有有两组开口槽一，所述安装架底部固定设置有第三电动伸缩杆，所述第三电动伸缩杆输出端固定安装连接杆，所述连接杆底部设置有两组开口槽二，两组所述开口槽一和开口槽二内均通过转轴活动连接有夹紧臂，两组所述夹紧臂底部固定连接有夹块。

进一步的，所述大棚本体内部中间固定设置有若组支撑杆，增加大棚本体支撑结构，使该装置整体更加稳固。

进一步的，两组所述移动棚内部一侧固定设置有把手，方便移动时通过把手拉动。

进一步的，所述移动棚的整体高度和宽度小于大棚本体的高度和宽度。

进一步的，所述通气口为倾斜向下设置，既能够起到通风的作用，也可以避免下雨时雨水淋进电机外框。

进一步的，所述卷帘的底部设置有卡扣，且与大棚本体连接，便于将卷帘打开和关闭。

进一步的，两组所述移动棚的一端接触面设置有橡胶垫，当两组移动棚接触时橡胶垫可以起到密封的作用。

进一步的，所述卷帘至少设置10组。

与现有技术相比，本实用新型的有益效果是：该一种西瓜种植大棚通风装置，通过设置大棚本体两侧设置有排风扇，将卷帘向上卷起打开，可使大棚本体内部形成空气对流，达到通风的效果，卷帘关闭时可以起到密封保温的效果，同时打开顶部设置的电动百叶窗，通过驱动电机驱动扇叶旋转带动大棚本体内部空气流通，当两组大棚本体使用时通过两端设置的移动棚打开口，可以使原本的大鹏本体模块化，两组大鹏本体中间可通过移动棚进行关闭和打开，打开后通风面积更大，避免了传统的整体的大棚整体化不能够方便通风。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

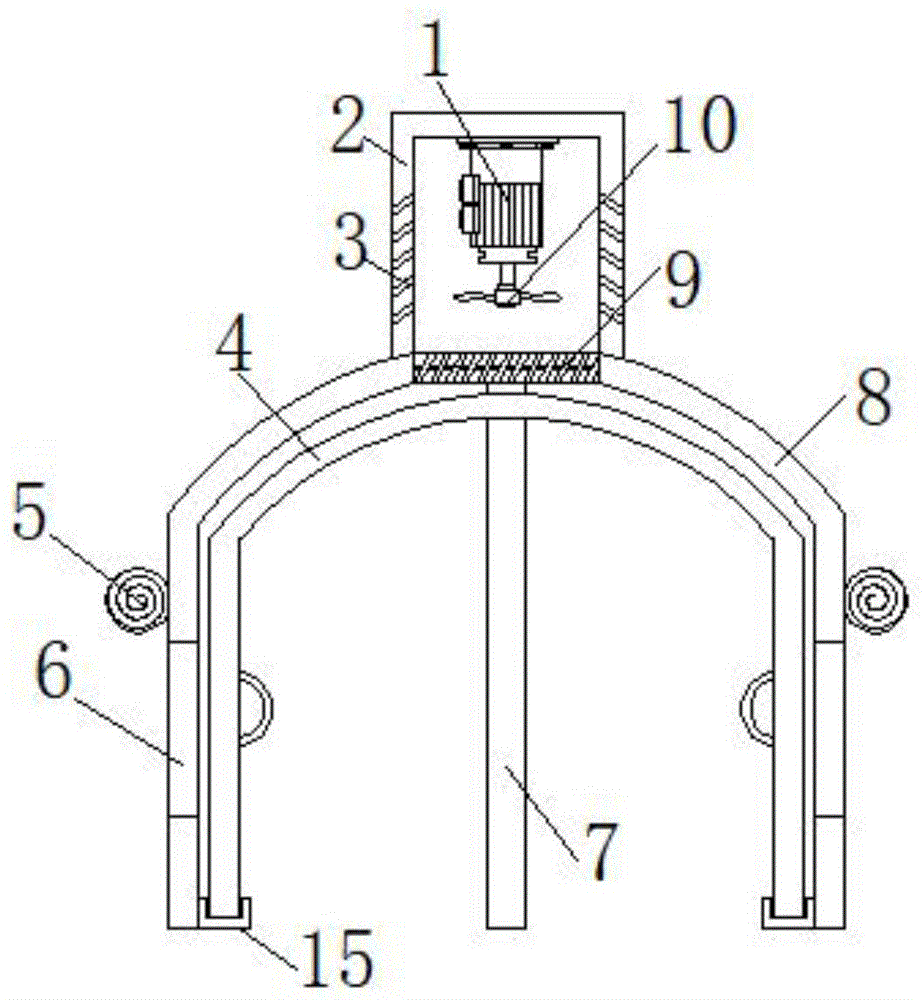

图1为本实用新型的整体主视图；

图2为本实用新型的整体后视图；

图3为本实用新型的整体右视图；

图4为本实用新型的整体内部视图；

图5为本实用新型的滑轨视图。

图中：1、驱动电机；2、电机外框；3、通气口；4、移动棚；5、卷帘；6、安装孔；7、支撑杆；8、大棚本体；9、电动百叶窗；10、扇叶；11、限位块；12、排风扇；13、移动轮；14、风扇外框；15、滑轨。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种西瓜种植大棚通风装置，包括大棚本体8，大棚本体8两侧边均对称开设有安装孔6，安装孔6内部固定安装有风扇外框14，风扇外框6的内部固定安装有排风扇12，大棚本体8两侧外壁且位于安装孔14的上方设置有卷帘5，大棚本体8顶部固定设置有电动百叶窗9，大棚本体8顶部且位于电动百叶窗9上方固定安装有电机外框2，电机外框2的顶部内壁通过螺丝固定安装有驱动电机1，驱动电机1的输出端固定安装有扇叶10，电机外框2上开设有通气口3，大棚本体8的两内侧底部固定设置有两组滑轨15，大棚本体8两端内部滑动设置有移动棚4，移动棚4通过滑轨15与大棚本体8滑动连接，两组移动棚4的一端底部固定设置有限位块11，两组移动棚4的另一端底部固定设置有移动轮13。

如图1至图5所示，大棚本体8内部中间固定设置有若组支撑杆7，增加大棚本体8支撑结构，使该装置整体更加稳固，大棚本体8两侧边均对称开设有安装孔6，安装孔6内部固定安装有风扇外框14，风扇外框14的内部固定安装有排风扇12，大棚本体8两侧外壁且位于安装孔6的上方设置有卷帘5，卷帘5至少设置10组，卷帘5的底部设置有卡扣，且与大棚本体8连接，便于将卷帘打开和关闭，大棚本体8顶部固定设置有电动百叶窗9，大棚本体8顶部且位于电动百叶窗9上方固定安装有电机外框2，电机外框2的顶部内壁通过螺丝固定安装有驱动电机1，驱动电机1具体型号为y112m-2，驱动电机1的输出端固定安装有扇叶10，电机外框2上开设有通气口3，通气口3为倾斜向下设置，既能够起到通风的作用，也可以避免下雨时雨水淋进电机外框2，大棚本体8的两内侧底部固定设置有两组滑轨15，大棚本体8两端内部滑动设置有移动棚4，移动棚4的整体高度和宽度小于大棚本体8的高度和宽度，两组移动棚4内部一侧固定设置有把手，方便移动时通过把手拉动，移动棚4通过滑轨15与大棚本体8滑动连接，两组移动棚4的一端底部固定设置有限位块11，移动棚4的另一端固定设置有移动，两组移动棚4的另一端底部固定设置有移动轮13，两组移动棚4的一端接触面设置有橡胶垫，当两组移动棚4接触时橡胶垫可以起到密封的作用，驱动电机1和电动百叶窗9均通过导线与外部电源和控制开关电性连接。

本实用新型的工作原理及使用流程：该一种西瓜种植大棚通风装置设置的驱动电机1和电动百叶窗9均通过导线与外部电源和控制开关电性连接，该大棚本体8在使用时至少需要一组或者多组，使用时将大棚本体8平行放置，中间留出间隔，然后操作者进入大鹏本体8内部通过把手将两组移动棚4拉动互相接触，使两组大棚本体8构成一体，打开大棚本体8两侧卷帘5使空气形成对流，通过排风扇12达到空气流通，关闭两组卷帘5时可以起到密封和保温的作用，通过控制开关控制电动百叶窗9打开，然后使驱动电机1带动扇叶10进行工作，使扇叶10能够带动大棚本体8内部的空气进行流动，并通过百叶窗和通气口3进行排出通气，将两组移动棚4拉开时可以开启到一个更大的通风效果，快速降温，使潮湿的泥土风干，同时两组移动棚4闭合时可以通过橡胶垫起到密封和保温的效果。

需要说明的是，在本文中，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
