一种茄子育种用保温箱的制作方法

本实用新型属于农业育种相关技术领域，具体涉及一种茄子育种用保温箱。

背景技术：

育种是指通过创造遗传变异、改良遗传特性，以培育优良动植物新品种的技术，以遗传学为理论基础，并综合应用生态、生理、生化、病理和生物统计等多种学科知识，对发展畜牧业和种植业具有十分重要的意义，育种箱是一种辅助进行育种工作的装置。

现有的茄子育种用保温箱技术存在以下问题：现有的茄子育种用保温箱在使用的过程中，底层的放置架容易被上层放置架所遮挡，导致底层放置架采光较差，不仅降低了育种工作效率，而且可能导致育种工作失败，同时现有的茄子育种用保温箱在使用的过程中，当外部环境较差时，可能导致设备内部温度不稳定，导致育种工作失败。

技术实现要素：

本实用新型的目的在于提供一种茄子育种用保温箱，以解决上述背景技术中提出的底层的放置架采光较差和设备内部温度不稳定的问题。

为实现上述目的，本实用新型提供如下技术方案：一种茄子育种用保温箱，包括工作箱和通风孔，所述工作箱的右侧中间位置处设置有通风孔，所述工作箱的前端右侧位置处设置有转轴，所述转轴上套接有箱门，且工作箱和箱门通过转轴相连接，所述箱门的中间左侧位置处设置有转把，所述箱门的中间偏上位置处设置有观察窗，所述工作箱的底部设置有底座，所述工作箱的顶部设置有透光顶。

优选的，所述工作箱包括左型架、箱框、通风扇、底架、辅助轮、右型架、恒温板、电源线和电源箱，所述箱框的两侧中间位置处设置有通风扇，所述箱框的内部底部位置处设置有底架，所述底架的上方设置有右型架，所述右型架的下方设置有辅助轮，且右型架和底架通过辅助轮连接在一起，所述底架的上方设置有左型架，所述左型架的下方设置有辅助轮，且左型架和底架通过辅助轮连接在一起，所述箱框的底部中间位置处设置有电源箱，所述电源箱的底部左侧设置有电源线，所述电源箱的上方设置有恒温板。

优选的，所述左型架包括左型架放置框、左型架框、左型架底板和左型架把手，所述左型架框内设置有左型架底板，所述左型架底板上设置有左型架放置框，所述左型架框的下方外侧中间位置处设置有左型架把手。

优选的，所述右型架包括右型架放置框、右型架框、右型架底板和右型架把手，所述右型架框内设置有右型架底板，所述右型架底板上设置有右型架放置框，所述右型架框的下方外侧中间位置处设置有右型架把手。

优选的，所述通风孔共设置有两个，且两个通风孔的大小和形状均相同，两个所述通风孔分别设置在工作箱的左右两侧中间位置处，所述转轴共设置有两个，且两个转轴的大小和形状均相同，所述底座共设置有四个，且四个底座的大小和形状均相同。

优选的，所述左型架共设置有两个，且两个左型架的大小和结构均相同，所述底架共设置有四个，且四个底架的大小和形状均相同，所述右型架共设置有两个，且两个右型架的大小和结构均相同。

优选的，所述电源箱的型号为s-120-48。

优选的，所述左型架放置框和右型架放置框的大小和形状均相同，所述左型架框和右型架框的大小和形状均相同，所述左型架底板和右型架底板的大小和形状均相同，所述左型架把手和右型架把手的大小和形状均相同。

与现有技术相比，本实用新型提供了一种茄子育种用保温箱，具备以下有益效果：

1、本实用新型在现有的设备基础上加装了新型的左型架和右型架，左型架和右型架上的左型架放置框和右型架放置框采用对称分布放置，并且左型架和右型架交错放置，可以有效的避免本实用新型内部底层无法进行采光工作，导致底层的茄子育种工作失败，不仅可以有效的提高了本实用新型的工作效率，同时可以有效的提高本实用新型的育种成功率。

2、本实用新型在现有的设备基础上加装了新型的恒温板和电源箱，本实用新型工作的过程中，当外部环境较差时，无法保持本实用新型内部处于恒温状态时，使用者可以打开外部电源，电源箱会为恒温板进行供电工作，保持本实用新型内部可以处于一个稳定的合适温度，以进行茄子育种工作，有效的提高了本实用新型的工作容错率，增加了本实用新型的工作适用范围。

附图说明

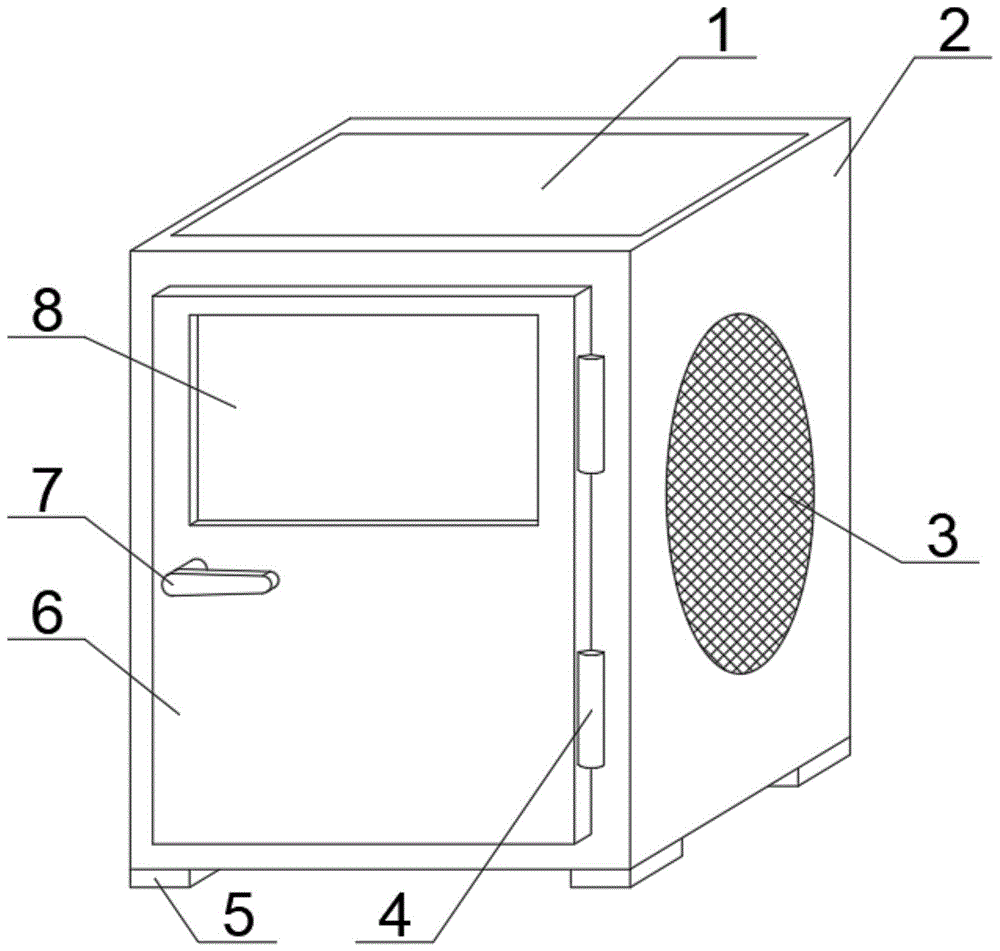

图1为本实用新型提出的一种茄子育种用保温箱结构示意图；

图2为本实用新型提出的工作箱内部结构示意图；

图3为本实用新型提出的箱框内部结构示意图；

图4为本实用新型提出的左型架结构示意图；

图5为本实用新型提出的右型架结构示意图；

图中：1、透光顶；2、工作箱；3、通风孔；4、转轴；5、底座；6、箱门；7、转把；8、观察窗；21、左型架；22、箱框；23、通风扇；24、底架；25、辅助轮；26、右型架；27、恒温板；28、电源线；29、电源箱；211、左型架放置框；212、左型架框；213、左型架底板；214、左型架把手；261、右型架放置框；262、右型架框；263、右型架底板；264、右型架把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：包括工作箱2和通风孔3，工作箱2包括左型架21、箱框22、通风扇23、底架24、辅助轮25、右型架26、恒温板27、电源线28和电源箱29，箱框22的两侧中间位置处设置有通风扇23，箱框22的内部底部位置处设置有底架24，底架24的上方设置有右型架26，右型架26的下方设置有辅助轮25，且右型架26和底架24通过辅助轮25连接在一起，底架24的上方设置有左型架21，左型架21的下方设置有辅助轮25，且左型架21和底架24通过辅助轮25连接在一起，左型架21共设置有两个，且两个左型架21的大小和结构均相同，左型架21包括左型架放置框211、左型架框212、左型架底板213和左型架把手214，左型架框212内设置有左型架底板213，左型架底板213上设置有左型架放置框211，左型架框212的下方外侧中间位置处设置有左型架把手214，底架24共设置有四个，且四个底架24的大小和形状均相同，右型架26共设置有两个，且两个右型架26的大小和结构均相同，便于使用者进行准备工作，同时左型架21和右型架26交错放置，可以有效的避免下层的采光被遮挡，右型架26包括右型架放置框261、右型架框262、右型架底板263和右型架把手264，右型架框262内设置有右型架底板263，右型架底板263上设置有右型架放置框261，右型架框262的下方外侧中间位置处设置有右型架把手264，左型架放置框211和右型架放置框261的大小和形状均相同，便于使用者放置茄子种苗，左型架框212和右型架框262的大小和形状均相同，左型架底板213和右型架底板263的大小和形状均相同，便于左型架21和右型架26放入箱框22内，左型架把手214和右型架把手264的大小和形状均相同，便于使用者取放左型架21和右型架26，箱框22的底部中间位置处设置有电源箱29，电源箱29的型号为s-120-48，可以有效的辅助恒温板27进行工作，同时在充分发挥本实用新型工作效能的前提下，降低本实用新型的工作能耗，电源箱29的底部左侧设置有电源线28，电源箱29的上方设置有恒温板27，工作箱2的右侧中间位置处设置有通风孔3，通风孔3共设置有两个，且两个通风孔3的大小和形状均相同，两个通风孔3分别设置在工作箱2的左右两侧中间位置处，可以有效的辅助通风扇23对本实用新型内部进行空气流通，工作箱2的前端右侧位置处设置有转轴4，转轴4共设置有两个，且两个转轴4的大小和形状均相同，设置两个大小形状相同的转轴4可以有效的辅助使用者打开箱门6，转轴4上套接有箱门6，且工作箱2和箱门6通过转轴4相连接，箱门6的中间左侧位置处设置有转把7，箱门6的中间偏上位置处设置有观察窗8，工作箱2的底部设置有底座5，底座5共设置有四个，且四个底座5的大小和形状均相同，设置四个大小形状相同的底座5可以有效的将本实用新型稳定的放置在使用的位置处工作箱2的顶部设置有透光顶1。

本实用新型的工作原理及使用流程：本实用新型安装好过后，使用者先检查本实用新型外部外观是否完好，确认本实用新型处于可以正常工作的状态，然后使用者将本实用新型移至所需使用的位置处，然后使用者将本实用新型底座5朝下摆放在使用的位置处，然后使用者将电源箱29上的电源线28与外部电源相连接，接着使用者通过转把7将箱门6打开，然后使用者拉动左型架把手214和右型架把手264将左型架21和右型架26从箱框22内取出，然后使用者将茄子的种苗分别放入左型架放置框211和右型架放置框261内，然后使用者将左型架21和右型架26放回箱框22内的底架24上，在使用者取放左型架21和右型架26的过程中，辅助轮25可以有效的辅助使用者进行取放工作，接着使用者将箱门6关上，在本实用新型工作的过程中，使用者可以随时通过观察窗8观察本实用新型内部茄子育种工作的进行状态，便于使用者根据不同的情况进行不同的调整，在本实用新型工作的过程中，通风扇23会通过通风孔3辅助本实用新型内部进行通风，保持本实用新型内部的空气处于新鲜的状态，同时透光顶1可以有效的辅助本实用新型内部进行采光工作，而且左型架21和右型架26上的左型架放置框211和右型架放置框261采用对称分布放置，并且左型架21和右型架26交错放置，可以有效的避免本实用新型内部底层无法进行采光工作，导致底层的茄子育种工作失败，同时在本实用新型工作的过程中，当外部环境较差时，无法保持本实用新型内部处于恒温状态时，使用者可以打开外部电源，电源箱29会为恒温板27进行供电工作，保持本实用新型内部可以处于一个稳定的合适温度，以进行茄子育种工作，当茄子育种工作完成后，使用者通过转把7将箱门6打开，然后使用者将左型架21和右型架26从箱框22内取下，接着使用者将茄子幼苗从左型架放置框211和右型架放置框261上取下即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
