一种农业技术推广用种植大棚的制作方法

本实用新型涉及农业种植技术领域，具体为一种农业技术推广用种植大棚。

背景技术：

农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，农业属于第一产业，研究农业的科学是农学，农业的劳动对象是有生命的动植物，获得的产品是动植物本身，农业是提供支撑国民经济建设与发展的基础产业，是指国民经济中一个重要产农业业部门，是以土地资源为生产对象的部门，它是通过培育动植物产品从而生产食品及工业原料的产业。

且现有的农业在种植时，根据特定的需求，需要将农产品放在大棚内部进行种植，当户外下雨时，就不能对内部的农产品进行灌溉，从而大棚内部的农产品在灌溉时就需要大量的水源，从而就不能起到节省水资源的现象，不能满足大棚种植的使用需求。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种农业技术推广用种植大棚，具备可以提高大棚内部农产品在种植时节省水资源现象等优点，解决了现有大棚内部的农产品在灌溉时就需要大量的水源，从而就不能起到节省水资源现象的问题，不能够满足大棚种植使用需求的问题。

(二)技术方案

为实现上述农业大棚种植提高节省水资源的目的，本实用新型提供如下技术方案：一种农业技术推广用种植大棚，包括大棚，所述大棚的内顶壁固定连接有第一固定板，所述第一固定板的底部固定连接有第一支撑杆，所述第一固定板的底部固定连接有第二支撑杆，所述第一支撑杆的底部与第二支撑杆的底部均与大棚的底部固定连接，所述大棚的内壁固定连接有第二固定板，所述第二固定板的外壁固定连接有第一水管，所述大棚的内壁通过第二固定板固定连接有第二水管，所述第二水管的底部活动连接有连接管，所述连接管的一端活动连接有第一水泵，所述第一水泵的输送端活动连接有出水管，所述出水管的底部活动连接有净化箱，所述净化箱的内部活动连接有进水管，所述进水管的顶部活动连接有第二水泵，所述第二水泵的输送端活动连接有送水管，所述送水管的外壁活动连接有储存箱。

优选地，所述大棚的底部活动连接有连接轴，且连接轴的外壁活动连接有固定带，且固定带的内壁与净化箱的外壁活动连接，所述固定带的数量为四个，且两个固定带为一组，且两组固定带关于大棚的横向中心线对称分布。

优选地，所述第一水管的形状大小与第二水管的形状大小均相等，且第一水管的底部与第二水管的底部均活动连接有喷头。

优选地，所述净化箱的内壁固定连接有第一过滤网，且第一过滤网的底部活动连接有吸附层，且吸附层为活性炭吸附层，所述吸附层的底部固定连接有沉淀池。

优选地，所述储存箱的内壁活动连接有第二过滤网，且储存箱的高度小于净化箱的高度。

优选地，所述喷头的内壁开设有滑槽，且滑槽的内壁活动连接有滑动块，且滑动块的外壁固定连接有第三过滤网。

优选地，所述滑槽的形状大小与滑动块的形状大小均相匹配，且喷头通过滑槽和滑动块与第三过滤网滑动连接，所述滑槽的数量和滑动块的数量均六个，且六个滑槽和六个滑动块分别在喷头的内壁和第三过滤网的外壁呈环形等距离分布。

三、有益效果

与现有技术相比，本实用新型提供了一种农业技术推广用种植大棚，具备以下有益效果：

1、该农业技术推广用种植大棚，通过大棚、第一固定板、第一水管、第二固定板、第二水管、第一支撑杆、连接管、第一水泵、出水管、净化箱、进水管、储存箱和第二水泵的相互配合使用，可以对户外的雨水进行收集，通过净化箱能够对收集的雨水进行过滤，从而可以将过滤后的雨水对农产品进行灌溉，可以起到节省水资源的现象，满足了大棚种植的使用需求。

2、该农业技术推广用种植大棚，通过设置的第一过滤网、吸附层、沉淀池和第二过滤网，能够对收集后的雨水进行净化过滤，从而能够对农产品进行灌溉，不会造成水资源浪费的现象。

3、该农业技术推广用种植大棚，通过设置的喷头、滑动块、滑槽和第三过滤网，在水资源通过喷头向下喷洒的过程中，可以通过第三过滤网对水源进行最后的过滤。

附图说明

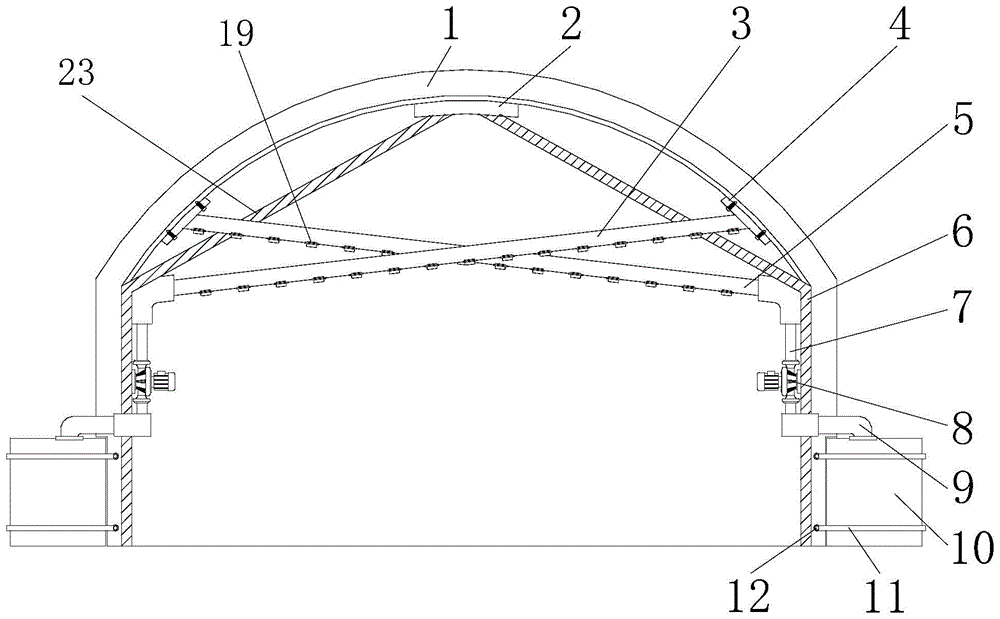

图1为本实用新型结构示意图；

图2为本实用新型侧视图；

图3为本实用新型喷头结构示意图。

图中：1、大棚；2、第一固定板；3、第一水管；4、第二固定板；5、第二水管；6、第一支撑杆；7、连接管；8、第一水泵；9、出水管；10、净化箱；11、固定带；12、连接轴；13、第一过滤网；14、吸附层；15、沉淀池；16、进水管；17、储存箱；18、第二过滤网；19、喷头；20、滑动块；21、滑槽；22、第三过滤网；23、第二支撑杆；24、第二水泵；25、送水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种农业技术推广用种植大棚，包括大棚1，大棚1的内顶壁固定连接有第一固定板2，第一固定板2的底部固定连接有第一支撑杆6，第一固定板2的底部固定连接有第二支撑杆23，第一支撑杆6的底部与第二支撑杆23的底部均与大棚1的底部固定连接，大棚1的内壁固定连接有第二固定板4，第二固定板4的外壁固定连接有第一水管3，大棚1的内壁通过第二固定板4固定连接有第二水管5，第一水管3的形状大小与第二水管5的形状大小均相等，且第一水管3的底部与第二水管5的底部均活动连接有喷头19，通过第一水管3和第二水管5能够对大棚1内部的农产品进行灌溉，可以提高对农产品灌溉的工作效率，喷头19的内壁开设有滑槽21，且滑槽21的内壁活动连接有滑动块20，且滑动块20的外壁固定连接有第三过滤网22，通过设置的喷头19、滑动块20、滑槽21和第三过滤网22，在水资源通过喷头19向下喷洒的过程中，可以通过第三过滤网22对水源进行最后的过滤，滑槽21的形状大小与滑动块20的形状大小均相匹配，且喷头19通过滑槽21和滑动块20与第三过滤网22滑动连接，滑槽21的数量和滑动块20的数量均六个，且六个滑槽21和六个滑动块20分别在喷头19的内壁和第三过滤网22的外壁呈环形等距离分布，方便对第三过滤网22的位置进行固定，对第三过滤网22进行拆卸，方便对第三过滤网22的表面进行清洗，第二水管5的底部活动连接有连接管7，连接管7的一端活动连接有第一水泵8，第一水泵8的输送端活动连接有出水管9，出水管9的底部活动连接有净化箱10，大棚1的底部活动连接有连接轴12，且连接轴12的外壁活动连接有固定带11，且固定带11的内壁与净化箱10的外壁活动连接，固定带11的数量为四个，且两个固定带11为一组，且两组固定带11关于大棚1的横向中心线对称分布，通过固定带11能够固定住净化箱10的位置，使用比较方便，净化箱10的内壁固定连接有第一过滤网13，且第一过滤网13的底部活动连接有吸附层14，且吸附层14为活性炭吸附层，吸附层14的底部固定连接有沉淀池15，活性炭是一种经特殊处理的炭，将有机原料在隔绝空气的条件下加热，以减少非碳成分，然后与气体反应，表面被侵蚀，产生微孔发达的结构。通过设置的第一过滤网13、吸附层14、沉淀池15和第二过滤网18，能够对收集后的雨水进行净化过滤，从而能够对农产品进行灌溉，不会造成水资源浪费的现象，净化箱10的内部活动连接有进水管16，进水管16的顶部活动连接有第二水泵24，第二水泵24的输送端活动连接有送水管25，送水管25的外壁活动连接有储存箱17，储存箱17的内壁活动连接有第二过滤网18，且储存箱17的高度小于净化箱10的高度，通过第二过滤网18能够对储存箱17内部的水进行首次过滤，通过大棚1、第一固定板2、第一水管3、第二固定板4、第二水管5、第一支撑杆6、连接管7、第一水泵8、出水管9、净化箱10、进水管16、储存箱17和第二水泵24的相互配合使用，可以对户外的雨水进行收集，通过净化箱10能够对收集的雨水进行过滤，从而可以将过滤后的雨水对农产品进行灌溉，可以起到节省水资源的现象，满足了大棚种植的使用需求。

在使用时，当雨水滴落在储存箱17的内部时，通过第二过滤网18对雨水进行首次过滤，然后启动第二水泵24，通过送水管25将雨水流入到进水管16的内部，接着倒入净化箱10的内部，通过第一过滤网13对雨水进行第二次过滤，雨水在净化箱10的内部通过吸附层14和沉淀池15进行净化过滤，然后启动第一水泵8，第一水泵8将雨水从出水管9流入到连接管7的内部，最后通过第一水管3和第二水管5对农产品进行灌溉，从而完成了工作。

综上所述，该农业技术推广用种植大棚，达到了大棚1内部农产品在种植时节省水资源现象的效果，解决了一般大棚1内部的农产品在灌溉时就需要大量的水源，从而就不能起到节省水资源现象的问题，满足大棚1种植的使用需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
