一种种植单元和基盘的制作方法

本实用新型涉及种植箱领域，尤其涉及一种种植单元和基盘。

背景技术：

随着人民生活水平的提高，对植物绿墙的需求与日俱增，一般而言，植物绿墙都是依照待安装的墙面尺寸进行设置，当尺寸不相符，或者墙面出现改动时，必须对植物绿墙进行裁切或新增，浪费人力物力，此外，当植物绿墙内的植物死亡，需要对植物进行更换时，需要将整个植物绿墙拆下并更换，由于植物绿墙一般覆盖整个墙面，拆装困难，因此需要一种新的植物绿墙的种植单元和种植基盘，对应的各种植单元可以独立工作或相互组合形成不同尺寸的种植基盘，且各单元间连接关系可靠。

技术实现要素：

为了克服现有技术的不足，本实用新型提供了一种种植单元和基盘，解决了现有技术中植物绿墙整体拆装困难，对不同尺寸的墙面适应性有限的问题。

本实用新型解决其技术问题所采用的技术方案是：

提供了一种种植单元,包括面盖和箱体，所述箱体与所述面盖可拆卸连接，所述箱体的一端为插接部，另一端为插接槽，所述插接部上设有第一锁部，所述插接槽上设有第二锁部，所述插接部能插入所述插接槽内，所述第一锁部能与所述第二锁部相互锁定。

作为上述技术方案的进一步改进，所述面盖为一体式结构，所述面盖上设有多个杯状的种植区，所述种植区彼此分离，所述种植区的开口倾斜向上。

作为上述技术方案的进一步改进，所述面盖上设有若干卡接头，所述箱体上设有与所述卡接头配合的若干扣位，所述箱体内填充有吸水棉。

还提供了一种种植基盘，包括若干个上面所述的种植单元，所述插接部插入相邻的所述插接槽内，所述第一锁部和相邻的所述第二锁部相互锁定，以连接相邻的所述种植单元。

作为上述技术方案的进一步改进，所述第一锁部包括若干磁铁，所述第二锁部包括磁条，所述磁铁与所述磁条异极相对设置。

作为上述技术方案的进一步改进，所述种植单元包括上端、下端、左端和右端，所述左端设有若干卡勾，所述右端设有若干卡槽，所述卡勾与所述卡槽形状匹配，所述插接部位于所述下端，所述插接槽位于所述上端，所述插接部外侧设有若干定位块，所述插接槽包括若干个与所述定位块配合的定位孔。

作为上述技术方案的进一步改进，所述种植单元包括第一种植单元和第二种植单元，所述第一种植单元的第一伸出部卡入所述第二种植单元的第二卡槽内。

作为上述技术方案的进一步改进，所述第一卡勾自上而下卡入所述第二卡槽的内部，所述第一种植单元和所述第二种植单元位于同一高度，所述第一卡勾和所述第二卡槽在重力的作用下相互锁定。

作为上述技术方案的进一步改进，所述种植单元包括第一种植单元和第三种植单元，所述第一种植单元的第一插接部的外壁抵持第三种植单元的第三插接槽的内侧，所述第一插接部包括若干第一定位块，所述第三插接槽分布有若干第三定位孔，所述第一定位块伸入所述第三定位孔中。

作为上述技术方案的进一步改进，所述第三插接槽内设有挡板，所述挡板对所述第一插接部起支撑作用，所述挡板上均匀分布有若干漏孔，所述漏孔为所述第一种植单元和所述第三种植单元提供液体交换通道。

本实用新型的有益效果是：提供了一种种植基盘，各种植单元可拆卸连接组成不同尺寸的种植基盘以适应不同尺寸的墙面，在需要更换植物时可以单独拆装种植单元，无需对整体进行拆装，拆装简单快捷，可靠性高。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型一个实施例中箱盖分离式种植单元的第一方向立体示意图；

图2是本实用新型一个实施例中箱盖分离式种植单元的第一方向爆炸示意图；

图3是本实用新型一个实施例中箱盖分离式种植单元的第二方向立体示意图；

图4是本实用新型一个实施例中箱盖分离式种植基盘的正面组装示意图；

图5是本实用新型一个实施例中箱盖分离式种植基盘的背面组装示意图。

具体实施方式

本部分将详细描述本实用新型的具体实施例，本实用新型的较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，从而能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。

在本实用新型的描述中，如果涉及到方位描述，例如“上”、“下”、“前”、“后”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。当某一特征被称为“设置”、“固定”、“连接”在另一个特征，它可以直接设置、固定、连接在另一个特征上，也可以间接地设置、固定、连接在另一个特征上。

在本实用新型的描述中，如果涉及到“若干”，其含义是一个或者多个，如果涉及到“多个”，其含义是两个以上，如果涉及到“大于”、“小于”、“超过”，均应理解为不包括本数，如果涉及到“以上”、“以下”、“以内”，均应理解为包括本数。如果涉及到“第一”、“第二”，应当理解为用于区分技术特征，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。

此外，除非另有定义，本实用新型所使用的技术术语和科学术语均与所属技术领域的技术人员通常理解的含义相同。本实用新型所使用的术语只是为了描述具体的实施例，而不是为了限制本实用新型。

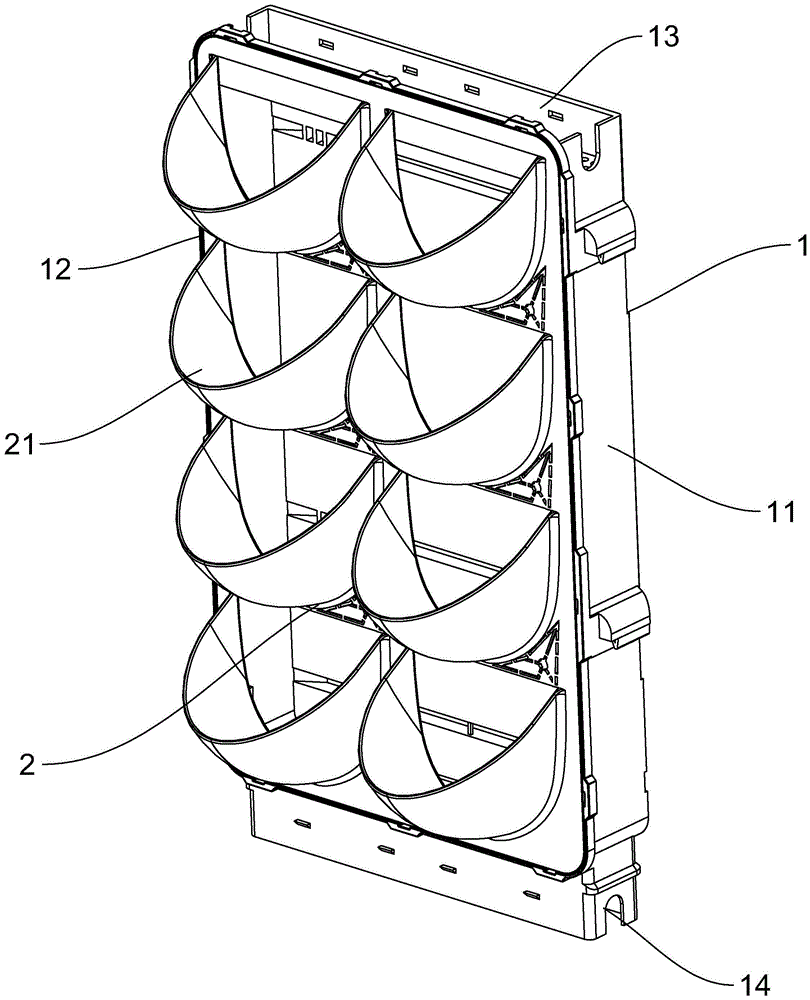

参照图1，示出了本实用新型一个实施例中箱盖分离式种植单元的第一方向立体示意图。箱盖分离式种植单元(以下简称种植单元)，种植单元包括箱体1和一体成型的面盖2，面盖2上设有多个杯状的种植区21，杯口倾斜向上且彼此分离，由于面盖2是一体成型，种植区21与面盖2本身的防水性能优于外加种植区(即面盖上安装杯状种植区)，种植区21的杯底连通箱体1的内部，各个种植区21的植物生长互不干扰。

面盖2位于种植单元的正面，以图中方向为准，种植单元的箱体1包括右端11、左端12、上端13、下端14，左端11和右端12用于种植单元和单元间的横向连接，上端13和下端14用于种植单元之间的纵向连接。

参照图2，示出了本实用新型一个实施例中箱盖分离式种植单元的第一方向爆炸示意图，从图中可以看出，面盖2与箱体1通过卡扣连接，面盖2上的卡接头22卡入箱体1上的扣位15中，完成面盖2和箱体1的连接。

为了保证种植单元倾斜时保证植物的正常吸水，箱体1的内部填充吸水棉，保证了后期植物的养殖效果。

参照图3，示出了本实用新型一个实施例中箱盖分离式种植单元的第二方向立体示意图。本图展现了种植单元的背面，即箱体1的背面，箱体1的背面上设有挂钩部16和螺纹部17，箱体1可以通过挂钩部16悬挂在需要悬挂的位置，也可以通过螺纹部17螺纹固定。

图4和图5展示了箱盖分离式种植单元组合形成种植基盘的正面和反面示意图，图4为本实用新型一个实施例中箱盖分离式种植基盘的正面组装示意图，图5为本实用新型一个实施例中箱盖分离式种植基盘的背面组装示意图。

结合图4和图5共同说明，种植单元的形状、大小相同，多个相同的种植单元组成了种植基盘，种植单元的右端12和相邻种植单元的左端11配合，种植单元的上端13和相邻种植单元的下端14配合。

由于在实际情况中，种植基盘一般是竖直状态下固定在墙壁或悬挂在墙壁上，对种植基盘内各种植单元而言，左右相连的种植单元和上下相连的种植单元受力情况不同，上下相连的种植单元需要更加可靠的连接。

种植单元左端11和右端12的配合如下：

左端11上分布有多个卡勾111，右端12对应设有若干个卡槽121,卡勾111自上而下卡入卡槽121的内部，卡勾111和卡槽121配合后两种植单元位于同一高度，种植单元的左端11和右端12配合完成后卡勾121与卡槽121在重力的作用下相互锁定。

种植单元上端13和下端14的配合如下：

上端13有一个上槽131,下端14同样有一个下槽141，上槽131的直径大于下槽141的直径，下槽141的外壁抵紧上槽131的内壁，且下槽141上的多个凸起142卡入上槽131的对应的定位孔132内，以此实现了种植单元上端13和下端14的连接。

通过这样的安装，对种植基盘的数量和结构可以根据实际情况进行选择，将种植单元先组装形成种植基盘后再安装种植基盘，可以缩短大量的安装时间。

进一步地，上槽131内设有带多个漏孔的挡板，挡板既能对与上槽131配合的相邻种植单元的下槽141起支撑作用，又不会影响两种植单元间的液体交换，避免在雨天时位于上部的种植单元内积水。

进一步地，下槽141卡在上槽131的内部，上槽131和下槽141通过异极相对的磁铁实现相互固定。

以上是对本实用新型的较佳实施进行的具体说明，但本实用新型并不限于实施例，所属领域的技术人员在不脱离本实用新型宗旨的前提下还可做出种种的等同变形或替换。此外，在不冲突的情况下，本实用新型的实施例及实施例中的特征可以相互组合。
