一种火龙果施肥装置的制作方法

本实用新型涉及火龙果种植领域，特别涉及一种火龙果施肥装置。

背景技术：

火龙果是仙人掌科、量天尺属的栽培品种，攀援肉质灌木，具气根，在火龙果生长的某一时期需要对其进行施肥，以便其长势能够更好；现有的一种火龙果施肥装置在使用时存在一定的弊端，首先，固、液不同形态的肥料无法同时有效的进行携带施肥，其次，目前配合使用的施肥方式会导致施肥精度有所不足，还有，额外延伸出来的加料结构会使装置体积增大，在使用过程中带来不便，导致施肥效率降低，为此，我们提出一种火龙果施肥装置。

技术实现要素：

本实用新型的主要目的在于提供一种火龙果施肥装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种火龙果施肥装置，包括分隔式箱体，所述分隔式箱体的上端中部外表面设置有上加料口，所述上加料口的两侧均设置有握把，所述分隔式箱体的内部设置有斜向隔板，所述分隔式箱体的前端外表面设置有一号阀门，所述一号阀门的下端设置有二号阀门，所述分隔式箱体的下端两侧外表面均设置有脚垫，所述分隔式箱体的一侧外表面设置有活动加料机构，所述活动加料机构的两侧外表面均开设有导轨，所述分隔式箱体的另一侧设置有施肥管，所述施肥管的一端外表面设置有出料口，所述施肥管的另一端外表面设置有软管，所述施肥管的外壁设置有速率控制阀。

上述的分隔式箱体建议采用塑料材质，这样有利于降低整体的重量且更好地防锈。

优选的，所述一号阀门与二号阀门的内部均设置有密封阀片。

优选的，所述施肥管与分隔式箱体之间设置有卡扣，所述施肥管的外表面通过卡扣与分隔式箱体的外表面活动连接，所述速率控制阀与施肥管之间设置有弹簧，所述速率控制阀的一侧外表面通过弹簧与施肥管的外表面活动连接。

优选的，所述活动加料机构与分隔式箱体之间设置有活动轴，所述活动加料机构的下端外表面通过活动轴与分隔式箱体的一侧外表面活动连接，所述活动加料机构的一侧内表面设置有磁条。

优选的，所述分隔式箱体的后端两侧外表面均设置有背带。

优选的，所述握把与施肥管的外表面均设置有防滑螺纹。

与现有技术相比，本实用新型具有如下有益效果：该一种火龙果施肥装置，通过设置的分隔式箱体，能够利用斜向隔板分隔出的两个独立空间，分别用来存储水基肥料或颗粒肥料，并且颗粒材料存储在上端空间时，利用斜板的倾斜角度与重力作用可以更好地将颗粒肥料导入连接的软管内，从而实现利用自重施肥，具有一定的便利，通过设置的施肥管，能够使得施肥精度更高，从而降低肥料浪费且更利于火龙果树的吸收，有利于人们的使用，活动加料机构的设置，能够在保证便捷加料的同时避免突出结构的阻碍效果，整个一种火龙果施肥装置结构简单，操作方便，使用的效果相对于传统方式更好。

附图说明

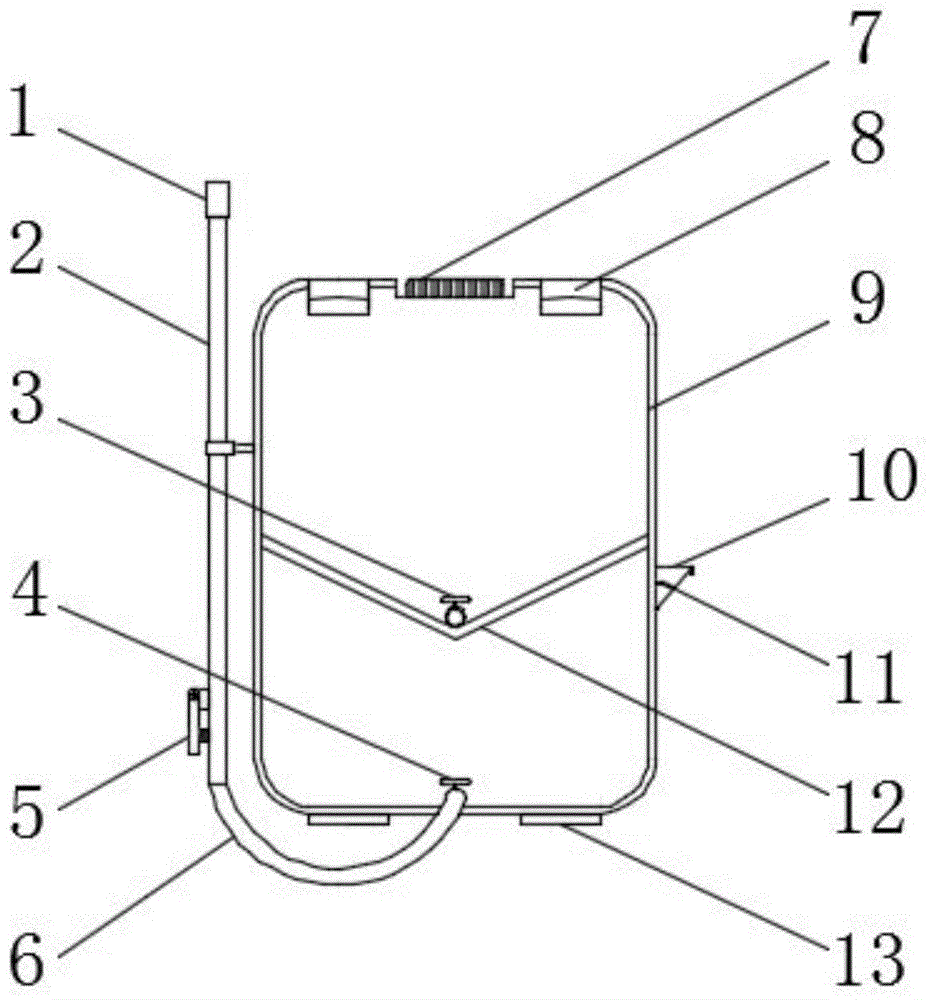

图1为本实用新型一种火龙果施肥装置的整体结构示意图。

图2为本实用新型一种火龙果施肥装置的图1中分隔式箱体9的结构示意图。

图3为本实用新型一种火龙果施肥装置的图1中施肥管2的结构示意图。

图4为本实用新型一种火龙果施肥装置的图1中活动加料机构10的结构示意图。

图中：1、出料口；2、施肥管；3、一号阀门；4、二号阀门；5、速率控制阀；6、软管；7、上加料口；8、握把；9、分隔式箱体；10、活动加料机构；11、导轨；12、斜向隔板；13、脚垫。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种火龙果施肥装置，包括分隔式箱体9，分隔式箱体9的上端中部外表面设置有上加料口7，上加料口7的两侧均设置有握把8，分隔式箱体9的内部设置有斜向隔板12，分隔式箱体9的前端外表面设置有一号阀门3，一号阀门3的下端设置有二号阀门4，分隔式箱体9的下端两侧外表面均设置有脚垫13，分隔式箱体9的一侧外表面设置有活动加料机构10，活动加料机构10的两侧外表面均开设有导轨11，分隔式箱体9的另一侧设置有施肥管2，施肥管2的一端外表面设置有出料口1，施肥管2的另一端外表面设置有软管6，施肥管2的外壁设置有速率控制阀5。

一号阀门3与二号阀门4的内部均设置有密封阀片，有利于更好地防漏；施肥管2与分隔式箱体9之间设置有卡扣，施肥管2的外表面通过卡扣与分隔式箱体9的外表面活动连接，速率控制阀5与施肥管2之间设置有弹簧，速率控制阀5的一侧外表面通过弹簧与施肥管2的外表面活动连接，有利于更好地调整施肥效率；活动加料机构10与分隔式箱体9之间设置有活动轴，活动加料机构10的下端外表面通过活动轴与分隔式箱体9的一侧外表面活动连接，活动加料机构10的一侧内表面设置有磁条，有利于更便捷的开关；分隔式箱体9的后端两侧外表面均设置有背带，有利于更好地进行携带；握把8与施肥管2的外表面均设置有防滑螺纹，有利于更好地进行抓握。

需要说明的是，本实用新型为一种火龙果施肥装置，在使用时，我们可以将先将肥料装入施肥装置内部，然后再通过背带将施肥装置背到背后即可使用，因为有颗粒肥料或液态肥料，所以在施肥时有不同的操作要求，但是现有的同类装置无法很好的适应不同形态的肥料，针对这一问题则可以通过分隔式箱体9来改善，在颗粒类肥料的施肥过程中可以通过上加料口7向分隔式箱体9内进行添加，在使用时将软管6与一号阀门3进行连接即可，同时斜向隔板12可以使得颗粒类肥料向中间聚集，而液体肥料则可以装入分隔式箱体9的下半部分，然后通过二号阀门4排出使用即可，现阶段在对火龙果树进行施肥时，都是将肥料直接抛洒至树下，这样一来就容易导致施肥位置偏差较大，从而影响火龙果树对养分的正常吸收，针对这一问题则可以通过施肥管2来改善，因为在整个装置进行携带时可以将施肥管2通过卡扣放置于一侧，使用时则可以将施肥管2尾端通过软管6与肥料供给端口进行连接，在施肥过程中还可以通过速率控制阀5进行控制，并且可以更换不同的出料口1以便达到更好地使用效果，在向施肥装置内添加液态肥料时需要开口大一点更好，但是过大或者额外延伸的结构会导致整体的体积增加，针对这一问题则可以通过活动加料机构10来解决，在需要添加液态肥料时将活动加料机构10打开，这样活动加料机构10通过导轨11就可以敞开一定的角度，这样进行液态肥料添加时就可以更加便捷，而在正式使用时则可以将活动加料机构10通过底部的活动轴关闭，这样一来就使得液态肥料不会洒出，，并且分隔式箱体9与活动加料机构10之间相互通过磁条吸引，这样一来就使得防护效果更好，当施肥装置内部装入较多的肥料时还可以通过握把8来抓握，并且脚垫13可以使得整个装置更稳定的在地面摆放，整个操作简单快捷，较为实用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
