一种可自动投料的畜牧饲料投放装置的制作方法

本实用新型涉及畜牧业技术领域，具体为一种可自动投料的畜牧饲料投放装置。

背景技术：

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门，区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的，畜牧业是人类与自然界进行物质交换的极重要环节，畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱。

在畜牧业中在喂养牲畜时需要定时定量的为牲畜提供需要的饲料，牲畜饲料的量大，质量很高，不利于使用者进行运输，同时长时间的投料工作，浪费了大量的人力物力，因此迫切需要一种畜牧饲料投放装置用以解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种可自动投料的畜牧饲料投放装置，具备可自动投料的优点，解决了牲畜饲料的量大，质量很高，不利于使用者进行运输，同时长时间的投料工作，浪费了大量的人力物力的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可自动投料的畜牧饲料投放装置，包括固定板，所述固定板的顶部连通有导管，所述导管的顶部连通有存料斗，所述固定板顶部的左侧设置有动力结构，所述导管的正表面和表面均设置有固定架结构，所述固定架结构的内腔活动连接有活动板，所述活动板的一侧固定连接有齿板，两个活动板相对的一侧固定连接有连接板，所述连接板的一侧固定连接有阀板，所述导管的右侧开设有与阀板相适配的通孔，所述固定板的底部开设有下料孔，所述固定板的底部固定连接有喂食斜板。

优选的，所述动力结构包含有与固定板固定连接的双轴电机架，所述双轴电机架的内腔固定连接有双轴电机，所述双轴电机远离双轴电机架的一端固定连接有齿轮，所述齿轮与齿板相啮合。

优选的，所述固定架结构包含有与导管固定连接的固定架本体，两个固定架本体相对的一侧开设有与活动板相适配的活动槽，两个固定架本体相背的一侧开设有与齿板相适配的连接孔。

优选的，所述固定板底部的四角均固定连接有支撑柱，所述支撑柱的底部设置防滑纹。

优选的，所述喂食斜板的正表面设置有挡板。

优选的，所述存料斗的内腔设置有斜面，斜面的表面光滑。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过将饲料放置在存料斗的内腔中，利用动力结构和齿板为该饲料投放装置提供动力的同时，还进行传动，进而带动阀板在导管的内腔中实现了往复运动，饲料在重力的作用下下落，即达到了控制该饲料投放装置启闭的作用，该可自动投料的畜牧饲料投放装置具备可自动投料的优点，在实际使用时，结构相对简单，材料易于加工，也易于维护，节约了大量的人力物力，解放了劳动人民的生产力，解决了牲畜饲料的量大，质量很高，不利于使用者进行运输，同时长时间的投料工作，浪费了大量的人力物力的问题。

2、本实用新型通过动力结构的设置，实现了对畜牧饲料投放装置提供动力输出，通过固定架结构的设置，起到了对活动板和齿板进行支撑和导向的作用，提高了活动板和齿板左右移动时的稳定性，通过支撑柱的设置，可以对固定板进行支撑，增大了畜牧饲料投放装置与地面之间的摩擦力，提高了该畜牧饲料投放装置的稳定性，通过挡板的设置，实现了对饲料进行阻挡，避免了饲料因为惯性过度向下滑动。

附图说明

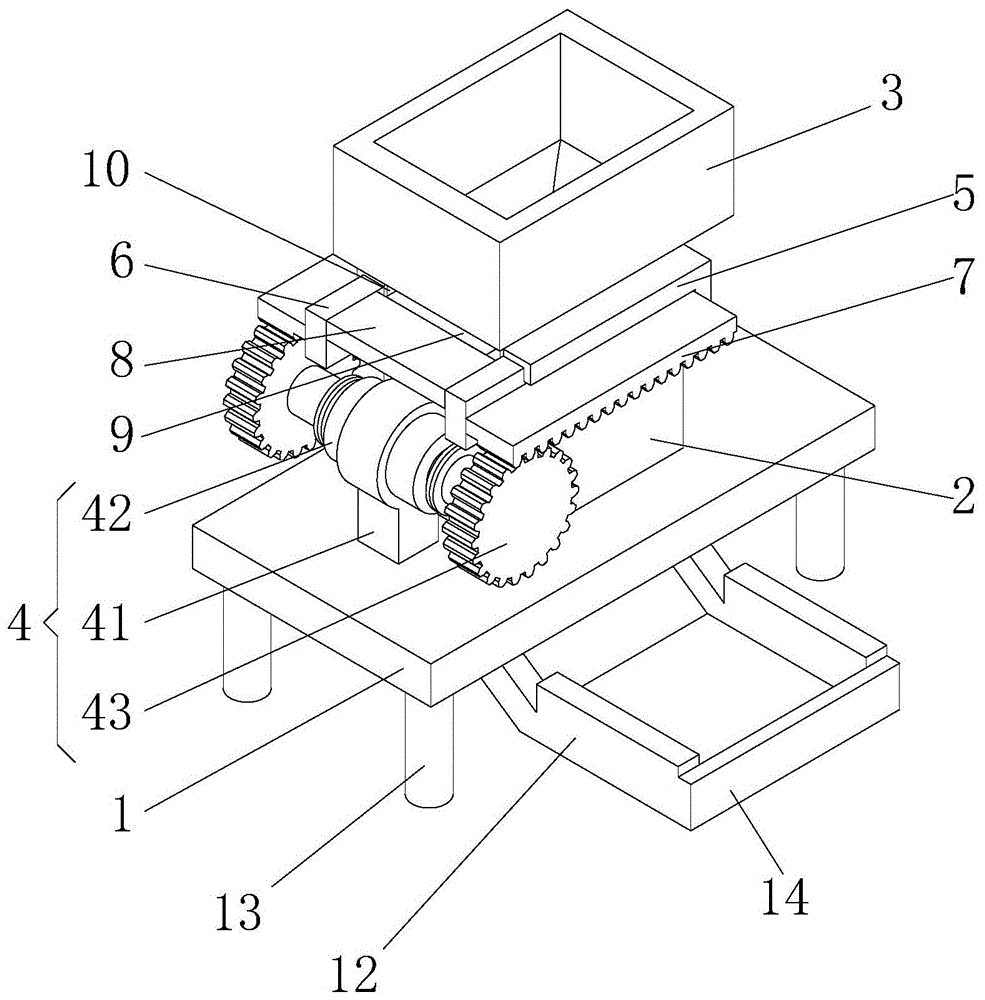

图1为本实用新型结构示意图；

图2为本实用新型仰视立体示意图；

图3为本实用新型活动板、齿板和连接板结构立体示意图；

图4为本实用新型固定架结构立体示意图。

图中：1、固定板；2、导管；3、存料斗；4、动力结构；41、双轴电机架；42、双轴电机；43、齿轮；5、固定架结构；51、固定架本体；52、活动槽；53、连接孔；6、活动板；7、齿板；8、连接板；9、阀板；10、通孔；11、下料孔；12、喂食斜板；13、支撑柱；14、挡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种可自动投料的畜牧饲料投放装置，包括固定板1，固定板1底部的四角均固定连接有支撑柱13，支撑柱13的底部设置防滑纹，通过支撑柱13的设置，可以对固定板1进行支撑，增大了畜牧饲料投放装置与地面之间的摩擦力，提高了该畜牧饲料投放装置的稳定性，固定板1的顶部连通有导管2，导管2的顶部连通有存料斗3，存料斗3的内腔设置有斜面，斜面的表面光滑，固定板1顶部的左侧设置有动力结构4，导管2的正表面和表面均设置有固定架结构5，固定架结构5的内腔活动连接有活动板6，活动板6的一侧固定连接有齿板7，动力结构4包含有与固定板1固定连接的双轴电机架41，双轴电机架41的内腔固定连接有双轴电机42，双轴电机42的型号为lx44wg，双轴电机42远离双轴电机架41的一端固定连接有齿轮43，齿轮43与齿板7相啮合，通过动力结构4的设置，实现了对畜牧饲料投放装置提供动力输出，固定架结构5包含有与导管2固定连接的固定架本体51，两个固定架本体51相对的一侧开设有与活动板6相适配的活动槽52，两个固定架本体51相背的一侧开设有与齿板7相适配的连接孔53，通过固定架结构5的设置，起到了对活动板6和齿板7进行支撑和导向的作用，提高了活动板6和齿板7左右移动时的稳定性，两个活动板6相对的一侧固定连接有连接板8，连接板8的一侧固定连接有阀板9，导管2的右侧开设有与阀板9相适配的通孔10，固定板1的底部开设有下料孔11，固定板1的底部固定连接有喂食斜板12，喂食斜板12的正表面设置有挡板14，通过挡板14的设置，实现了对饲料进行阻挡，避免了饲料因为惯性过度向下滑动。

工作原理：本实用新型使用时，使用者通过将饲料放置在存料斗3的内腔中，开启双轴电机42，双轴电机42的输出轴带动齿轮43旋转，齿轮43通过齿牙带动齿板7移动，齿板7在固定架本体51的支撑下，带动两个活动板6同时移动，活动板6在移动的同时通过连接板8带动阀板9滑出导管2的内腔中，饲料在重力的作用下，最终通过下料孔11滑落在喂食斜板12的顶部，待饲料足够时开启双轴电机42反向转动，即可将畜牧饲料投放装置关闭，即达到了自动投料的目的。

综上所述：该可自动投料的畜牧饲料投放装置，通过将饲料放置在存料斗3的内腔中，利用动力结构4和齿板7为该饲料投放装置提供动力的同时，还进行传动，进而带动阀板9在导管2的内腔中实现了往复运动，饲料在重力的作用下下落，即达到了控制该饲料投放装置启闭的作用，该可自动投料的畜牧饲料投放装置具备可自动投料的优点，在实际使用时，结构相对简单，材料易于加工，也易于维护，节约了大量的人力物力，解放了劳动人民的生产力，解决了牲畜饲料的量大，质量很高，不利于使用者进行运输，同时长时间的投料工作，浪费了大量的人力物力的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
