一种园林便于检修式园林灌溉设备的制作方法

本实用新型涉及园林灌溉设备的技术领域，特别涉及一种园林便于检修式园林灌溉设备。

背景技术：

园林，指特定培养的自然环境和游憩境域，即在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的环境，可供人们进行日常的散步和有氧运动。

由于园林中种植了大量的树木，在少雨的季节时，园林通常会采用的园林灌溉设备对园林中的植物进行浇水灌溉。现有的园林灌溉设备，如图1所示，通常包括水源1，水源1通过抽水泵连通有长条状的灌溉管道13，灌溉管道13构成网格状后铺设在园林中需要灌溉的地面上，灌溉管道13上开设有多个出水孔14，每个出水孔14均一体连接有圆柱状的喷头15。在使用时，抽水泵将水源1中的水抽取，运送至灌溉管道13中，然后，在灌溉管道13中流动的水从出水孔14进入到喷头15中，然后通过喷头15喷射至周围的地面上，达到为园林中的植物浇水的使用效果。

上述现有技术存在以下缺陷：由于园林中的泥土较多，时常会发生泥土将喷头堵塞的情况，工人在进行灌溉设备的维修时，通常需要将堵塞的喷头所处的整段灌溉管道进行更换，增加了工人的劳动强度。

技术实现要素：

针对现有技术不足，本实用新型提供一种园林便于检修式园林灌溉设备，以达到降低工人维修灌溉设备的劳动强度的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种园林便于检修式园林灌溉设备，包括水源，水源通过抽水驱动件力连通有灌溉管道，灌溉管道上开设有多个出水孔，每个出水孔中均连接有喷头，所述喷头包括喷水端和插入端，插入端插入到出水孔中，插入端与喷水端之间固定连接有吸附块，插入端插入到出水孔中后，吸附块吸附在灌溉管道的侧面上；插入端与出水孔内壁之间设置有连接组件，连接组件包括插入端的侧壁内部开设的连接槽，连接槽一端位于吸附块与喷水端之间，另一端延伸至插入端位于出水孔的部分，连接槽贯通的喷头的侧壁，连接槽靠近出水孔的端头连接有插入槽，插入槽一端与连接槽连通，另一端与出水孔的内壁连通，出水孔的内壁上开设有配合槽，插入槽中插设有连接板，连接槽中滑动连接有制动杆，制动杆挤压连接板，连接板插入到配合槽中，连接板与制动杆之间通过柔性绳连接。

通过采用上述方案，在喷头进行工作时，制动杆压紧连接板的端头，连接板插入到配合槽中，连接板通过自身的硬度将喷头与出水孔之间的相对位置固定，同时，吸附块对于喷头提供支持力，配合连接板进一步的提高喷头与出水孔之间相对位置的稳定性。若喷头出现堵塞的情况发生时，工人向上拉动制动杆，制动杆通过与连接板之间的柔性绳将连接板从配合槽中拉出，然后，工人将喷头的插入端从出水孔拔出，完成了喷头与出水孔的分离，然后将新的喷头安置在出水孔处即可，操作简单，使用方面，并且减少了涉及更换的体积，省去工人将堵塞的喷头所处的整段灌溉管道进行更换的步骤，达到降低工人维修灌溉设备的劳动强度的效果。

本实用新型进一步设置为所述连接板靠近制动杆的部分呈圆弧状设置，配合槽与连接槽均朝向灌溉管道的轴线方向以同样的角度倾斜设置。

通过采用上述方案，呈现圆弧状的设置后，能够减少出现制动杆与连接板卡顿的情况发生，提高了制动杆的使用流畅程度；同时，将连接槽与配合槽同角度倾斜后，能够在重力的作用下使连接板把持插设在配合槽中的状态，提高了连接板使用的稳定性

本实用新型进一步设置为所述连接组件的数量设置有多个，多个连接组件沿着喷头的周向均匀阵列。

通过采用上述方案，设置的多组连接组件能够在喷头工作时，均匀设置的连接组件能够均匀的对于喷头提供约束力，使得喷头能够更为稳定的插设在出水孔中，进一步的提高了喷头的使用稳定性。

本实用新型进一步设置为所述吸附块呈圆环状设置，吸附块为强磁铁材质制成的吸附块，灌溉管道为铁材质制成。

通过采用上述方案，由于强磁铁具有对于铁制品较好的吸引力，从而能够使吸附块紧密的吸附在灌溉管道上，从而进一步的增强了对于喷头和出水孔之间的约束力，进一步的提高了喷头的使用稳定性。

本实用新型进一步设置为每个所述制动杆远离的连接板的一端处固定连接有把手，把手延伸出连接槽。

通过采用上述方案，设置的把手能够在工人使用制动杆时，为工人提供明确的把持位置，便于工人对于制动杆进行操作，提高了制动杆的使用便捷性。

本实用新型进一步设置为多个所述把手之间设置有连动组件，连动组件带动多个制动杆同步运动。

通过采用上述方案，设置的连动组件能够对于同一个喷头上的制动杆同时进行操作，省去了工人逐个连接组件操作的步骤，简化了操作，提高了多个连接组件的使用便捷性，进一步的减少了工人的劳动强度。

本实用新型进一步设置为所述连动组件包括固定连接在把手顶端的连接杆，多个连接杆固定连接有连动环，连动环为铁材质制成的连动环。

通过采用上述方案，连接杆对于连动环提供承载力和支持力，工人在拉动连动环时，连动环能够通过多个连接杆同时带动多个制动杆运动，达到了连动组件的使用效果，提高了喷头使用时的便捷性。

综上所述，本实用新型具有以下有益效果：

1、连接组件的使用减少了喷头堵塞时，工人维修的工作量，达到降低工人维修灌溉设备的劳动强度的效果；

2、设置的连接组件进一步的提高了喷头使用的便捷性。

附图说明

图1是背景附图；

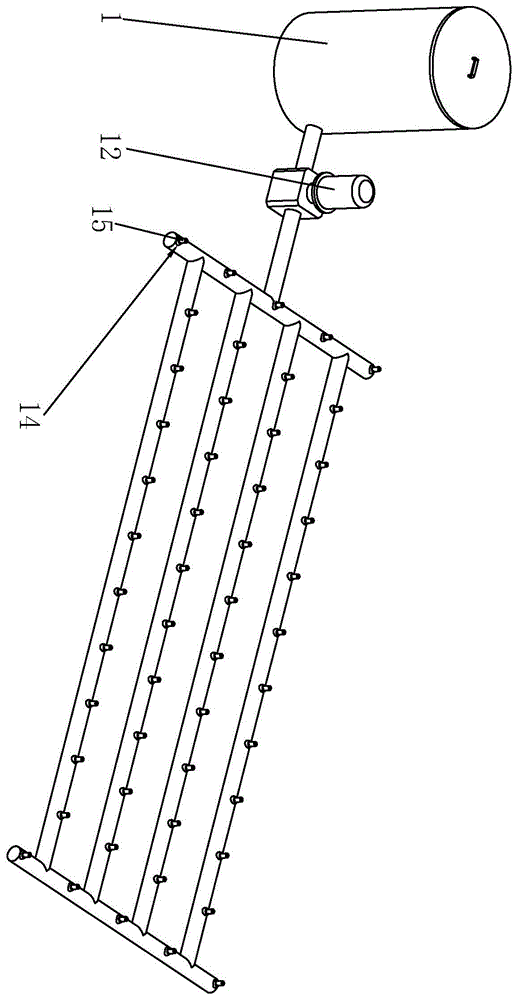

图2是本实用新型的结构示意图；

图3是展示喷头处的结构示意图。

附图标记：1、水源；12、抽水驱动件；13、灌溉管道；14、出水孔；15、喷头；151、喷水端；152、插入端；2、吸附块；3、连接组件；31、连接槽；32、插入槽；33、配合槽；34、连接板；35、制动杆；351、把手；36、柔性绳；4、连动组件；41、连接杆；42、连动环。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种园林便于检修式园林灌溉设备，如图2和图3所示，通常包括水源1，水源1大多选用园林附近的自然水源1或者大型的存水罐。水源1通过抽水泵连通有长条状的铁材质的灌溉管道13，灌溉管道13通过焊接的形式构成网格状，灌溉管道13上开设有多个圆形的出水孔14，每个出水孔14均连接有喷头15，喷头15包括喷水端151和插入端152，插入端152与喷水端151之间固定连接有强磁铁材质制成的圆环状的吸附块2，插入端152插入到出水孔14中后，吸附块2吸附在灌溉管道13的侧壁上。每个喷头15与对应的出水孔14之间均对应设置有连接组件3，每个喷头15设置的多个连接组件3均沿着喷头15的周向均匀阵列，每个喷头15上的多个连接组件3之间均设置有连动组件4。当喷头15出现堵塞时，工人能够通过连动组件4同时操控该喷头15上的多个连接组件3，然后，把持抵接块将喷头15从出水孔14中拔出，再将新的喷头15插入到出水孔14中即可完成喷头15的更换，操作便捷，达到降低工人维修灌溉设备的劳动强度的效果。

如图2和图3所示，每个连接组件3均包括插入端152的侧壁内部开设的长条状的连接槽31，连接槽31与出水孔14轴线共线，连接槽31一端位于吸附块2与喷水端151之间，另一端延伸至插入端152位于出水孔14中的部分，连接槽31贯通的喷头15的周向外壁侧壁，连接槽31靠近出水孔14的端头连接有长条状的插入槽32，插入槽32一端与连接槽31连通，另一端与出水孔14的内壁连通，出水孔14的内壁上开设有长条状的配合槽33，配合槽33与插入槽32共线，配合槽33与连接槽31均朝向灌溉管道13的轴线方向以同样的角度倾斜设置，插入槽32中插设有连接板34，连接板34靠近制动杆35的部分呈圆弧状设置，连接槽31中滑动连接有长条状的制动杆35，连接板34与制动杆35之间通过柔性绳36连接，制动杆35远离的连接板34的一端处固定连接有把手351，把手351延伸出连接槽31，在进行喷头15的固定时，通过把手351带动制动杆35挤压连接板34圆弧状的端头，使连接板34一部分插入到配合槽33中，一部分位于插入槽32中，通过连接自身的硬度对于喷头15的位置进行固定。

如图2和图3所示，每个连动组件4均位于同一喷头15上的多个把手351之间，连动组件4包括固定连接在把手351顶端的圆杆状的连接杆41，多个连接杆41顶端固定连接有圆环状的连动环42，连动环42为铁材质制成的连动环42，吸附块2能够对于连动环42提供吸引效果，使得连动环42同时压紧多个把手351，进而压紧多个制动杆35，使连接板34的使用状态更为稳定。在进行喷头15的安装和拆卸时均能够通过连动组件4同时设置多个连接组件3。

本实用新型的使用过程如下：在进行喷头15的安装时，工人先将连动环42位于靠近喷水端151的部分处，然后，插入端152插入到出水孔14中，同时使插入槽32和配合槽33对准，然后，连动环42同时带动多个制动杆35运动，使得每个制动杆35压紧对应的连接板34的圆弧状端头，连接板34插入到配合槽33中，吸附块2吸附在灌溉管道13上，完成了喷头15的安装过程。

若喷头15出现堵塞需要进行更换时，工人拉动喷头15对应的连动环42，连动环42带动多个制动杆35向远离连接板34的方向运动，制动杆35运动的过程中通过柔性绳36拉动连接板34从配合槽33中退出，然后直接将喷头15从出水孔14中拔出，吸附块2与管道分离，然后重复喷头15的安装动作，将新的喷头15安装到出水孔14上。综上，通过上述步骤，达到降低工人维修灌溉设备的劳动强度的效果。上述具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
