一种节水灌溉装置的制作方法

本实用新型涉及植物灌溉,尤其是一种节水灌溉装置。

背景技术：

当今，节约资源已经成为全球的重要问题，而水资源的节约问题又是重中之重，所以这个问题应用在农作物的培植和浇灌工序也尤为重要，然而在目前的农作物灌溉过程中主要采用的还是以水渠灌溉的方式来实现对农作物的灌溉，通过水渠给农作物进行灌溉存在水资源浪费量大、农作物无法很好地吸收水分等缺点，纵观现有节水灌溉装置，一方面是主动储水，另一方面是适时供水。

然而现有的节水灌溉装置，只注重积攒雨水进行灌溉，缺忽视了灌溉时，喷头漏出的水严重造成水资源浪费，同时在工作人员灌溉时，装置使用不方便，容易导致灌溉的效率低下，因此我们对此做出改进，提出一种节水灌溉装置。

技术实现要素：

本实用新型的主要目的在于提供一种结构简单、同时使用能实现节水喷洒的节水灌溉装置。

为实现上述目的，本实用新型采取的技术方案为：

一种节水灌溉装置，包括储存罐、液体泵、输送管、若干多向喷射管以及控制装置；

所述控制装置设置在所述液体泵上，所述储存罐与所述液体泵之间通过所述输送管相连，所述多向喷射管与所述输送管相连。

进一步的，所述多向喷射管包括支撑管、旋转电机、多向喷头以及若干控制阀；

所述多向喷头设置在所述支撑管上方，所述旋转电机设置在所述多向喷头与所述支撑管之间，所述控制阀设置在所述多向喷头的喷洒端上并与所述控制装置相连，所述旋转电机还与所述控制装置相连。

进一步的，所述多向喷头设有远程喷头以及近程喷头；

所述远程喷头以及所述近程喷头均设置在所述多向喷头的喷洒端上。

进一步的，所述控制装置包括处理模块、射频模块、键盘输入模块以及显示模块；

所述处理模块分别于所述射频模块、所述键盘输入模块以及所述显示模块相连。

进一步的，所述控制装置还包括权限获取模块；

所述权限获取模块与所述处理模块相连。

本实用新型采用上述结构，通过设置储存罐进行储存灌溉用水并通过设置远程喷头以及近程喷头进行精确控制喷洒范围的方式实现了避免了灌溉用水的浪费，解决了现有技术喷洒装置的结构较为复杂，且造价成本过高，不利于使用在大范围的农田之中的问题，方便了用户使用。

附图说明

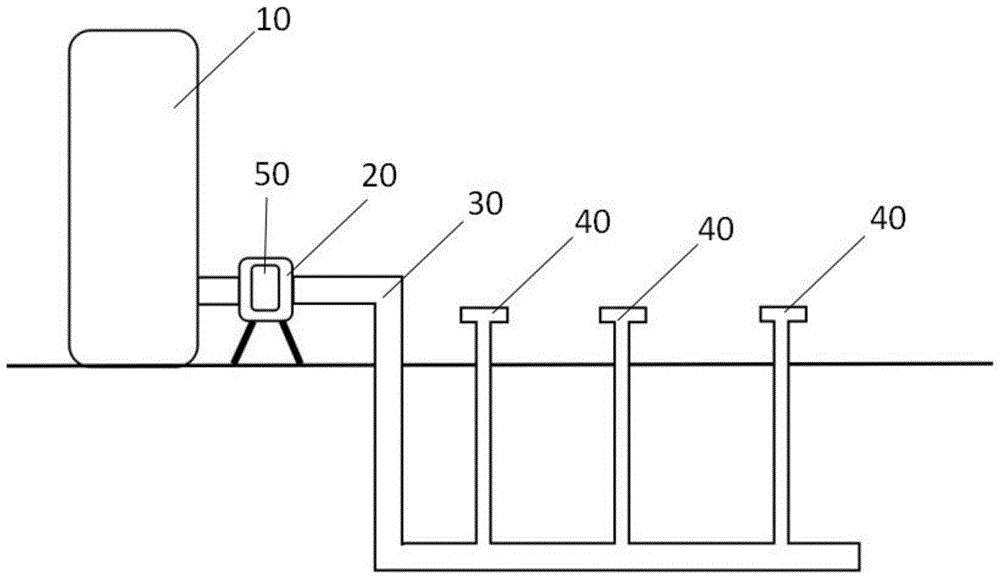

图1为本实用新型一种节水灌溉装置一实施例的结构示意图；

图2为本实用新型一实施例中多向喷射管的结构示意图；

图3为本实用新型一实施例中控制装置的结构示意图；

图4为本实用新型一实施例中处理模块的电路示意图；

图5为本实用新型一实施例中射频模块的电路示意图；

图中标号名称为：10-储存罐、20-液体泵、30-输送管、40-多向喷射管、50-控制装置、41-支撑管、42-旋转电机、43-多向喷头、44-控制阀、431-远程喷头、432-近程喷头、51-处理模块、52-射频模块、53-键盘输入模块、54-显示模块、55-权限获取模块。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描。的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

一种节水灌溉装置，如图1所示，包括储存罐10、液体泵20、输送管30、若干多向喷射管40以及控制装置50；

控制装置50设置在液体泵20上，储存罐10与液体泵20之间通过输送管30相连，多向喷射管40与输送管30相连；

储存罐10用于储存灌溉用水；

控制装置50用于获取用户发送的灌溉控制信息；

液体泵20用于根据所述灌溉控制信息输送储存罐10内储存的灌溉用水；

多向喷射管40用于根据所述灌溉控制信息将输送的所述灌溉用水进行多向喷射。

进一步的，如图2所示，多向喷射管40包括支撑管41、旋转电机42、多向喷头43以及若干控制阀44；

多向喷头43设置在支撑管41上方，旋转电机42设置在多向喷头43与支撑管41之间，控制阀44设置在多向喷头43的喷洒端上并与控制装置50相连，旋转电机42还与控制装置50相连；

支撑管41用于固定多向喷头43；

多向喷头43用于进行多角度喷洒；

旋转电机42用于根据所述灌溉控制信息带动多向喷头43进行旋转喷洒。

控制阀44用于根据所述灌溉控制信息开启对应的多向喷头43的喷洒端。

进一步的，如图2所示，多向喷头43设有远程喷头431以及近程喷头432；

远程喷头431以近程喷头432均设置在多向喷头43的喷洒端上；

远程喷头431用于进行高压喷射，从而使喷洒的灌溉用水能覆盖到更远的范围；

近程喷头432用于进行低压喷洒，从而使喷洒的灌溉用水喷洒在更近的范围。

进一步的，如图3、图4及图5所示，控制装置50包括处理模块51、射频模块52、键盘输入模块53以及显示模块54；

处理模块51分别于射频模块52、键盘输入模块53以及显示模块54相连；

射频模块52用于将控制装置50与外置用户装置相连并获取所述外置用户装置发送的所述灌溉控制信息；

键盘输入模块53用于让用户调整控制装置50的运行参数。

进一步的，如图3所示，控制装置50还包括权限获取模块55；

权限获取模块55与处理模块51相连；

权限获取模块55用于获取用户权限信息，并根据所述用户权限信息启动键盘输入模块53，从而让用户用户调整控制装置50的运行参数。

在本实用新型一具体应用场景中，用户在设置本实用新型时，用户先将灌溉用水储存到储存罐10内，当用户需要使用本实用新型进行喷洒时，用户通过自身的手机向控制装置50发送灌溉控制信息，此时控制装置50根据所述灌溉控制信息判断用户需要进行远程灌溉，之后控制装置50控制液体泵20、远程喷头431对应的控制阀44以及旋转电机42启动，此时所述灌溉用水通过液体泵20加压后通过输送管30输送到远程喷头431进行喷出同时旋转电机42带动远程喷头431进行旋转，从而实现远程范围的植物喷洒灌溉。

在本实用新型另一应用场景中，用户通过自身的胸卡向权限获取模块55发送用户权限信息，此时键盘输入模块53启动，此时用户可通过键盘输入模块53让用户调整控制装置50的运行参数。

在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
