一种太阳能和风能混合发电蔬菜大棚的制作方法

本实用新型是一种太阳能和风能混合发电蔬菜大棚，属于蔬菜大棚技术领域。

背景技术：

太阳能和风能混合发电蔬菜大棚是一种能够利用太阳能与风能发电来提供给蔬菜大棚进行使用的设备，相比于普通大棚更加的节约环保，但是现有技术的仍存在以下缺陷：

大棚在雨天天气下进使用的时候，由于大棚搭建多采用塑料薄膜与金属支架进行搭起，导致在雨势较大的时候，大棚的顶部易受较大的冲击，长期以此，易使顶部的塑料薄膜发生破裂损坏，影响大棚的正常使用。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种太阳能和风能混合发电蔬菜大棚，以解决现有技术大棚在雨天天气下进使用的时候，由于大棚搭建多采用塑料薄膜与金属支架进行搭起，导致在雨势较大的时候，大棚的顶部易受较大的冲击，长期以此，易使顶部的塑料薄膜发生破裂损坏，影响大棚的正常使用的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种太阳能和风能混合发电蔬菜大棚，其结构包括太阳能板、雨水收集板、风能集电块、支撑块、进口、棚体，所述太阳能板的底端与棚体的顶端相焊接，所述雨水收集板嵌入安装在棚体的顶端上，所述支撑块的顶端上设有风能集电块，所述进口与棚体的前端为一体化结构，所述雨水收集板包括蓄水槽、渗透海绵、进水口、缓冲板、外壳、集流槽、储水箱连接口、内槽、连接弹簧，所述蓄水槽的顶端与进水口的底端为一体化结构，所述渗透海绵嵌入安装在进水口的顶端上，所述缓冲板与进水口为一体化结构，所述集流槽位于蓄水槽的正下方，所述储水箱连接口的顶端与集流槽的底端中部为一体化结构，所述内槽设于外壳内，所述连接弹簧的顶端与缓冲板的底端相焊接，所述外壳嵌入安装在棚体的顶端上。

进一步地，所述支撑块位于进口的正上方。

进一步地，所述太阳能板位于雨水收集板的右方。

进一步地，所述进水口为上宽下窄的正梯形长条空槽结构。

进一步地，所述蓄水槽为长方体空槽结构。

进一步地，所述渗透海绵的主体为长方体结构，顶端上设有直角三角型的凹槽。

进一步地，所述渗透海绵采用泡发树脂制成，具有一定的通透性。

有益效果

本实用新型一种太阳能和风能混合发电蔬菜大棚，通过将棚体搭建在适宜的土地上，通过其上的太阳能板收集太阳能与风能集电块采集风能转化为电能以供大棚进行使用，在雨天天气的时候，落下的雨水会对雨水收集板上的缓冲板进行冲击，而缓冲板会在连接弹簧的作用下进行缓冲，而缓冲板上设有渗透海绵能够对雨水进行收集，使海水来到进水口上的蓄水槽进行收集，在到达一定重量的时候，会推开集流槽上的密封尘，使水流来到集流槽中最后经由储水箱连接口上来到储水箱中进行存储，通过改进设备的结构，使设备在进行使用的时候，能够较好对滴落下来的雨水进行缓冲，同时能够提取部分的雨水进行存储以做灌溉使用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

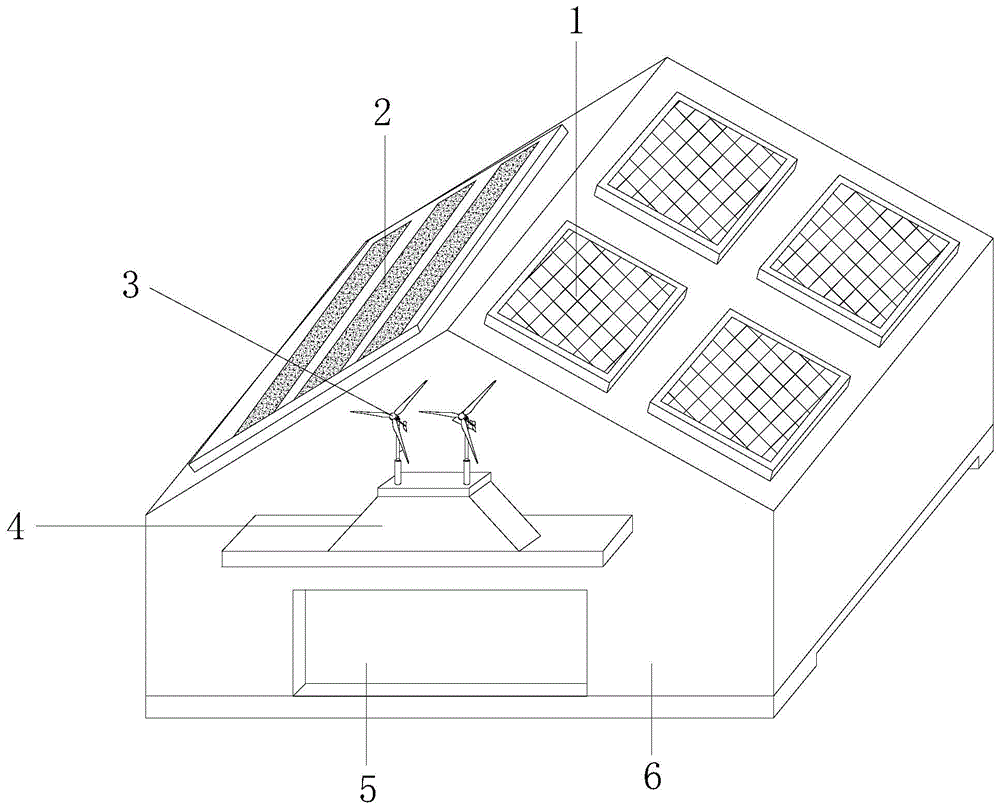

图1为本实用新型一种太阳能和风能混合发电蔬菜大棚的结构示意图；

图2为本实用新型风能集电块正视图的横截面详细结构示意图；

图3为本实用新型风能集电块正视图运行后的横截面详细结构示意图。

图中：太阳能板-1、雨水收集板-2、风能集电块-3、支撑块-4、进口-5、棚体-6、蓄水槽-21、渗透海绵-22、进水口-23、缓冲板-24、外壳-25、集流槽-26、储水箱连接口-27、内槽-28、连接弹簧-29。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2与图3，本实用新型提供一种太阳能和风能混合发电蔬菜大棚技术方案：其结构包括太阳能板1、雨水收集板2、风能集电块3、支撑块4、进口5、棚体6，所述太阳能板1的底端与棚体6的顶端相焊接，所述雨水收集板2嵌入安装在棚体6的顶端上，所述支撑块4的顶端上设有风能集电块3，所述进口5与棚体6的前端为一体化结构，所述雨水收集板2包括蓄水槽21、渗透海绵22、进水口23、缓冲板24、外壳25、集流槽26、储水箱连接口27、内槽28、连接弹簧29，所述蓄水槽21的顶端与进水口23的底端为一体化结构，所述渗透海绵22嵌入安装在进水口23的顶端上，所述缓冲板24与进水口23为一体化结构，所述集流槽26位于蓄水槽21的正下方，所述储水箱连接口27的顶端与集流槽26的底端中部为一体化结构，所述内槽28设于外壳25内，所述连接弹簧29的顶端与缓冲板24的底端相焊接，所述外壳25嵌入安装在棚体6的顶端上，所述支撑块4位于进口5的正上方，所述太阳能板1位于雨水收集板2的右方，所述进水口23为上宽下窄的正梯形长条空槽结构，所述蓄水槽21为长方体空槽结构，所述渗透海绵22的主体为长方体结构，顶端上设有直角三角型的凹槽，所述渗透海绵22采用泡发树脂制成，具有一定的通透性。

例如：农作业人员王师傅在使用设备的时候，通过将棚体6搭建在适宜的土地上，通过其上的太阳能板1收集太阳能与风能集电块3采集风能转化为电能以供大棚进行使用，在雨天天气的时候，落下的雨水会对雨水收集板2上的缓冲板24进行冲击，而缓冲板24会在连接弹簧29的作用下进行缓冲，而缓冲板24上设有渗透海绵22能够对雨水进行收集，使海水来到进水口23上的蓄水槽21进行收集，在到达一定重量的时候，会推开集流槽26上的密封尘，使水流来到集流槽26中最后经由储水箱连接口27上来到储水箱中进行存储。

本实用新型解决现有技术大棚在雨天天气下进使用的时候，由于大棚搭建多采用塑料薄膜与金属支架进行搭起，导致在雨势较大的时候，大棚的顶部易受较大的冲击，长期以此，易使顶部的塑料薄膜发生破裂损坏，影响大棚的正常使用的问题，本实用新型通过上述部件的互相组合，通过将棚体6搭建在适宜的土地上，通过其上的太阳能板1收集太阳能与风能集电块3采集风能转化为电能以供大棚进行使用，在雨天天气的时候，落下的雨水会对雨水收集板2上的缓冲板24进行冲击，而缓冲板24会在连接弹簧29的作用下进行缓冲，而缓冲板24上设有渗透海绵22能够对雨水进行收集，使海水来到进水口23上的蓄水槽21进行收集，在到达一定重量的时候，会推开集流槽26上的密封尘，使水流来到集流槽26中最后经由储水箱连接口27上来到储水箱中进行存储，通过改进设备的结构，使设备在进行使用的时候，能够较好对滴落下来的雨水进行缓冲，同时能够提取部分的雨水进行存储以做灌溉使用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
