一种新型果蔬水培箱的制作方法

本实用新型涉及果蔬培育设备技术领域，具体为一种新型果蔬水培箱。

背景技术：

水培蔬菜，是指大部分根系生长在营养液中，只通过营养液为其提供水分、养分、氧气的有别于传统土壤栽培形式下进行栽培的蔬菜，水培蔬菜生长周期短，现有的果蔬水培箱结构简单，换水方式繁琐，无法提供较好的培育环境，且水质无法保证，易造成果蔬根部的腐烂，易造成经济损失。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种新型果蔬水培箱，解决了现有的果蔬水培箱结构简单，换水方式繁琐，无法提供较好的培育环境，且水质无法保证，易造成果蔬根部的腐烂，易造成经济损失的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种新型果蔬水培箱，包括：箱体，所述箱体上安装在自动换水培育结构；

其中，所述自动换水培育结构主要包括：培育室、泵料室、育苗缸、育苗板、进水管、排水管、一对电磁开关阀、换气扇、加热架、电加热管、一对照明灯、气泵、三个养料罐、三个泵送器、三个输料管、数据处理器、检测元件、数据传输器以及控制面板；

所述培育室安装在箱体内上部，所述泵料室安装在培育室下方，所述育苗缸安装在培育室中间位置，所述育苗板安装在育苗缸内，所述进水管安装在育苗缸左侧进水口上，另一端贯穿泵料室安装到箱体进水口上，所述排水管安装在育苗缸右侧出水口上，另一端贯穿泵料室安装在箱体出水口上，一对所述电磁开关阀安装在进水管和排水管上，所述换气扇安装在培育室左壁面靠上位置，所述加热架安装在培育室上壁面中间位置，所述电加热管安装在加热架上，一对所述照明灯安装在加热架两侧位置，所述气泵安装在泵料室靠左位置，三个所述养料罐安装在气泵后方，三个所述泵送器安装在三个所述养料罐上，所述气泵与三个所述泵送器相连接，三个所述输料管下端安装在三个所述泵送器上，三个所述输料管上端安装在育苗缸后壁面进料口上，所述数据处理器安装在气泵右侧，所述检测元件安装在数据处理器上并贯穿到育苗缸内，所述数据传输器安装在数据处理器上，所述控制面板安装在箱体左壁面上。

优选的，所述育苗缸内壁面上安装有防止育苗板下移的限位块。

优选的，所述育苗缸两侧安装有具有固定作用的固定块。

优选的，所述电加热管为可增加加热效率的盘形加热管。

优选的，所述箱体上安装有便于换气的透气网。

优选的，所述育苗缸下壁面检测元件出安装有增加密封性的密封垫。

有益效果

本实用新型提供了一种新型果蔬水培箱；具备以下有益效果：本案通过使用自动换水培育结构，能有效保证培育箱内的水质，有效保证果蔬的培育，且换水方便，省时省力，操作方便，解决了现有的果蔬水培箱结构简单，换水方式繁琐，无法提供较好的培育环境，且水质无法保证，易造成果蔬根部的腐烂，易造成经济损失的问题。

附图说明

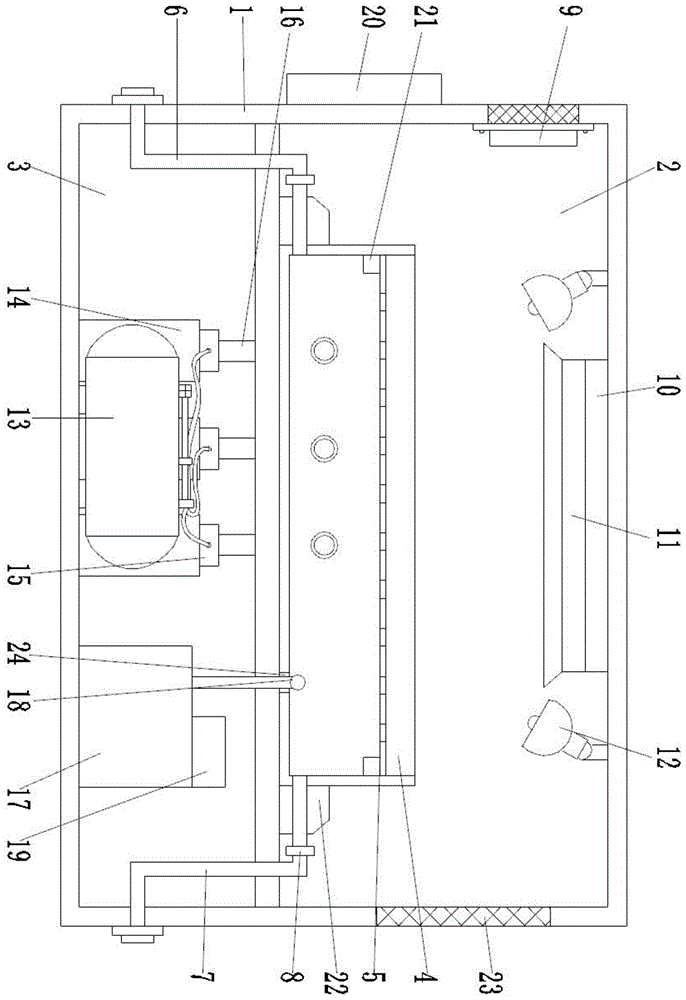

图1为本实用新型所述一种新型果蔬水培箱的主视结构示意图。

图2为本实用新型所述一种新型果蔬水培箱的左视结构示意图。

图3为本实用新型所述一种新型果蔬水培箱的电加热管结构示意图。

图中：1-箱体；2-培育室；3-泵料室；4-育苗缸；5-育苗板；6-进水管；7-排水管；8-电磁开关阀；9-换气扇；10-加热架；11-电加热管；12-照明灯；13-气泵；14-养料罐；15-泵送器；16-输料管；17-数据处理器；18-检测元件；19-数据传输器；20-控制面板；21-限位块；22-固定块；23-透气网；24-密封垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：名一种新型果蔬水培箱；

本案主要组件为：箱体1，所述箱体1上安装在自动换水培育结构；

在具体实施过程中，所述自动换水培育结构主要包括：培育室2、泵料室3、育苗缸4、育苗板5、进水管6、排水管7、一对电磁开关阀8、换气扇9、加热架10、电加热管11、一对照明灯12、气泵13、三个养料罐14、三个泵送器15、三个输料管16、数据处理器17、检测元件18、数据传输器19以及控制面板20；

所述培育室2安装在箱体1内上部，所述泵料室3安装在培育室2下方，所述育苗缸4安装在培育室2中间位置，所述育苗板5安装在育苗缸4内，所述进水管6安装在育苗缸4左侧进水口上，另一端贯穿泵料室3安装到箱体1进水口上，所述排水管7安装在育苗缸4右侧出水口上，另一端贯穿泵料室3安装在箱体1出水口上，一对所述电磁开关阀8安装在进水管6和排水管7上，所述换气扇9安装在培育室2左壁面靠上位置，所述加热架10安装在培育室2上壁面中间位置，所述电加热管11安装在加热架10上，一对所述照明灯12安装在加热架10两侧位置，所述气泵13安装在泵料室3靠左位置，三个所述养料罐14安装在气泵13后方，三个所述泵送器15安装在三个所述养料罐14上，所述气泵13与三个所述泵送器15相连接，三个所述输料管16下端安装在三个所述泵送器15上，三个所述输料管16上端安装在育苗缸4后壁面进料口上，所述数据处理器17安装在气泵13右侧，所述检测元件18安装在数据处理器17上并贯穿到育苗缸4内，所述数据传输器19安装在数据处理器17上，所述控制面板20安装在箱体1左壁面上。

需要说明的是，在使用自动换水培育结构时，工作人员通过操控控制面板20使进水管电磁开关阀8打开，开始向育苗缸4内注水，注水完成后电磁开关阀8关闭，气泵13开始工作，通过泵送器15将养料罐14内的养料经输料管16注入到育苗缸4内，通过控制面板20控制电加热管11的温度进行温度调节，将补光灯打开提供光照，检测元件18实时检测育苗缸4内水质，将数据传输到数据处理器17中，再通过数据传输器19传输到控制面板20进行显示，进行水质的监控，打开排水管7上的电磁开关阀8进行排水，进行育苗缸4内水的更换。

在具体实施过程中，进一步的，所述育苗缸4内壁面上安装有防止育苗板5下移的限位块21。

在具体实施过程中，进一步的，所述育苗缸4两侧安装有具有固定作用的固定块22。

在具体实施过程中，进一步的，所述电加热管11为可增加加热效率的盘形加热管。

在具体实施过程中，进一步的，所述箱体1上安装有便于换气的透气网23。

在具体实施过程中，进一步的，所述育苗缸4下壁面检测元件18出安装有增加密封性的密封垫24。
