一种适用于国光苹果冷藏处理的储存装置的制作方法

本发明涉及冷藏储存设备领域，尤其涉及一种苹果冷藏处理的储存装置。

背景技术：

国光苹果食物营养价值高，果肉白或淡黄色，肉质脆，较细，汁多，味酸甜，深受广大人们的喜爱。但国光苹果品种结果晚，味道偏酸，经过贮存后才酸甜适度。国光苹果适宜的冷藏环境是低氧、低二氧化碳，可在-2℃下贮藏，如今国光苹果冷藏处理方法是套装发泡聚乙烯包装网套，装纸箱后堆积放在冷库中冷藏。但是这种处理方法有以下缺点：第一，虽然套装包装网套防止挤压，但装纸箱后堆积依然会造成挤压，破坏苹果形态；第二，只能借助冷库的环境才能提供国光苹果冷藏储存的需求，局限性大；第三，纸箱运输不方便，易造成破坏。

技术实现要素：

本发明的目的在于，克服现有技术的不足之处，提供一种防挤压，储存运输方便，能提供国光苹果冷藏所需的低温、低氧、低二氧化碳环境，适用于国光苹果冷藏处理的储存装置。

一种适用于国光苹果冷藏处理的储存装置，包括有储存车底座、储存箱、万向轮、支撑脚，其特征在于，所述储存车底座内部中空，其内设有氮气罐装置和低温发生装置，所述的储存车底座上表面设有储存车底座通气孔，所述的储存车底座上设有圆柱，所述圆柱中空，并且设有圆柱通气孔，圆柱按照规律呈蜂巢状排列，所述的储存箱呈正六边形，中间设有储存箱中间通孔，所述储存箱中间通孔一周设有若干个储存箱球洞，所述储存箱球洞底部设有储存箱球洞底部孔，侧面设有储存箱球洞侧面孔，并且储存箱球洞侧面孔与储存箱中间通孔相通，所述的储存箱通过储存箱中间通孔堆积套设于圆柱上，所述的储存车底座下方设有万向轮和支撑脚，所述的储存车底座一侧设有开关装置。

本发明的有益效果是：在采摘完国光苹果后，将一个一个的国光苹果放入储存箱球洞内，储存箱放满后，再将放满的储存箱依次堆积套在储存车圆柱上。装若干储存箱后，可打开开关装置开启氮气罐装置和低温发生装置，通过储存车底座通气孔和圆柱上的圆柱通气孔散发氮气、冷气来设置出国光苹果冷藏所需的低温、低氧、低二氧化碳环境，通过储存箱球洞底部孔和储存箱球洞侧面孔，可使氮气和冷气更好的充满储存箱球洞，储存箱呈正六边形，排列堆积可以有效的节省空间。本发明运输方便、防挤压、有效节省空间、苹果贮存效果理想。

附图说明

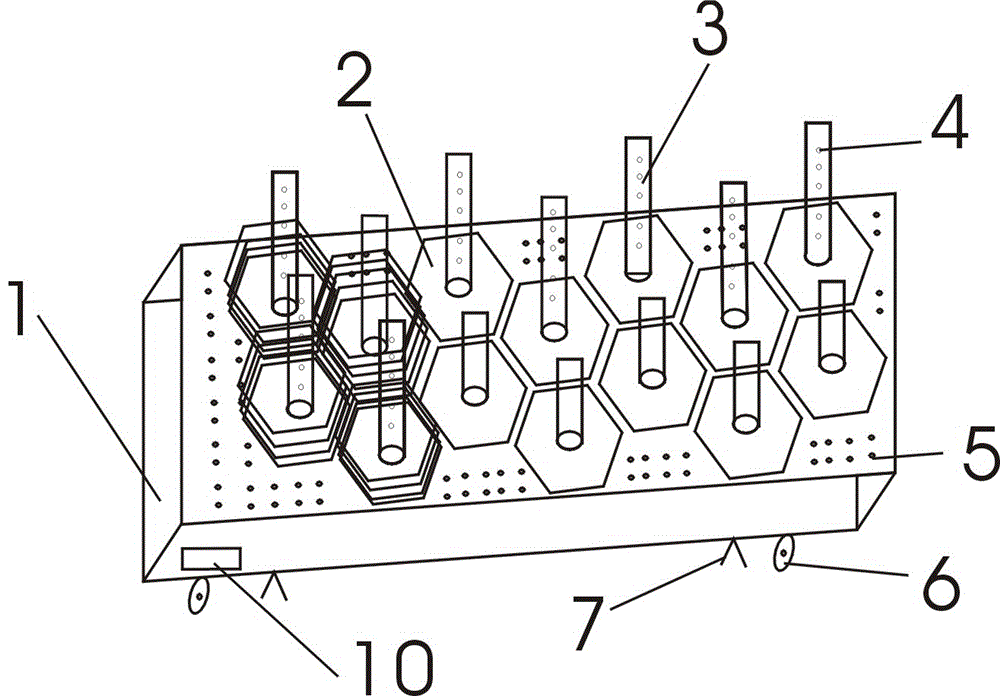

附图1是本发明所述的一种适用于国光苹果冷藏处理的储存装置结构示意图。

附图2是本发明所述的储存车内部结构示意图。

附图3是本发明所述的储存箱结构示意图。

图中1-储存车底座 2-储存箱 21-储存箱球洞 22-储存箱球洞底部孔 23-储存箱球洞侧面孔24-储存箱中间通孔3-圆柱 4-圆柱通气孔 5-储存车底座通气孔 6-万向轮 7-支撑脚 8-氮气罐装置 9-低温发生装置 10-开关装置。

具体实施方式

现参照附图1和附图2，结合实施例说明如下：

一种适用于国光苹果冷藏处理的储存装置，包括有储存车底座1、储存箱2、万向轮6、支撑脚7，其特征在于，所述储存车底座1内部中空，其内设有氮气罐装置8和低温发生装置9，所述的储存车底座1上表面设有储存车底座通气孔5，所述的储存车底座1上设有圆柱3，所述圆柱3中空，并且设有圆柱通气孔4，圆柱3按照规律呈蜂巢状排列，所述的储存箱2呈正六边形，中间设有储存箱中间通孔24，所述储存箱中间通孔24一周设有若干个储存箱球洞21，所述储存箱球洞21底部设有储存箱球洞底部孔22，侧面设有储存箱球洞侧面孔23，并且储存箱球洞侧面孔23与储存箱中间通孔24相通，所述的储存箱2通过储存箱中间通孔24堆积套设于圆柱3上，所述的储存车底座1下方设有万向轮6和支撑脚7，所述的储存车底座1一侧设有开关装置10。

在采摘完国光苹果后，将一个一个的国光苹果放入储存箱球洞21内，储存箱2放满后，再将放满的储存箱2依次堆积套在储存车圆柱3上。装若干储存箱2后，可打开开关装置10开启氮气罐装置8和低温发生装置9，通过储存车底座通气孔5和圆柱上的圆柱通气孔4散发氮气、冷气来设置出国光苹果冷藏所需的低温、低氧、低二氧化碳环境，通过储存箱球洞底部孔22和储存箱球洞侧面孔23，可使氮气和冷气更好的充满储存箱球洞21，储存箱1呈正六边形，排列堆积可以有效的节省空间。本发明运输方便、防挤压、有效节省空间、苹果贮存效果理想。
