定容式预调酸奶机出料嘴保鲜机构的制作方法

本实用新型涉及预调酸奶机技术领域，尤其是定容式预调酸奶机出料嘴保鲜机构。

背景技术：

目前，市场上现有的预调酸奶机的保鲜功能只是针对料包内的饮品进行冷藏保质保鲜，却忽略了出料部分的保质，在夏季或者工作场所环境温度较高的情况下，出料部分内残留的饮品易发生变质，进而引发食品安全问题。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中提出的问题，提供一种使食品安全性更好的定容式预调酸奶机出料嘴保鲜机构。

本实用新型解决其技术问题所采用的技术方案是：定容式预调酸奶机出料嘴保鲜机构，该出料嘴保鲜机构主要由安装在冷藏箱对应安装孔中且可供出料管穿过的导冷管、安装在导冷管底端的出料口防护罩和安装在出料口防护罩底端的防护罩端盖组成；制冷机组产生的冷气通过导冷管的内孔流入、到达出料口防护罩内部、并由防护罩端盖阻止冷气泄露、最终保持出料嘴保鲜机构内部的温度与冷藏箱内部的温度一致。

进一步具体地说，上述技术方案中所述导冷管的四周包裹有保温层。

进一步具体地说，上述技术方案中所述出料口防护罩的底端外部设有一圈凹槽，防护罩端盖的内部设有一圈与凹槽相匹配的凸筋。

进一步具体地说，上述技术方案中所述防护罩端盖的侧壁上具有手持柄。

本实用新型的有益效果是：该出料嘴保鲜机构具有以下优点：

一、对出料嘴内的饮品保质保鲜效果好，安装和拆卸过程均十分方便，日常的维护和清洗操作更加简单，符合国内外食品安全设计，弥补市场上现有预调酸奶机的不足，机器的食品安全性能更好；

二、采用模具化批量生产的方式，降低生产成本，在提升食品安全性的同时又满足低成本的市场需求。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是预调酸奶机的结构示意图一；

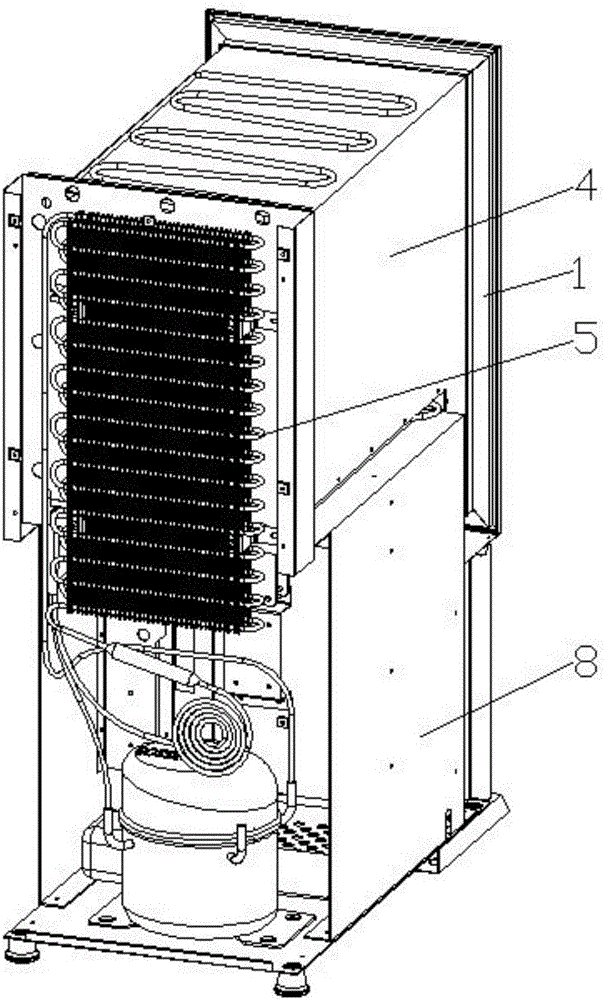

图2是预调酸奶机的结构示意图二；

图3是图1的分解结构示意图；

图4是制冷机组的分解结构示意图；

图5是本实用新型定容式预调酸奶机出料嘴保鲜机构的结构示意图；

图6是图5的分解结构示意图；

图7是出料嘴保鲜机构安装在预调酸奶机上的局部放大图。

附图中的标号为：1、前门，2、网篮，3、料包，4、冷藏箱，5、制冷机组，5-1、冷凝器，5-2、冷凝器安装板，5-3、毛细管，5-4、蒸发器，5-5、低压管，5-6、过滤器，5-7、压缩机，5-8、高压管，6、机壳，7、散热风扇，8、机架，9、抽料管，10、蠕动泵，11、出料管，12、出料嘴保鲜机构，12-1、导冷管，12-2、出料口防护罩，12-2-1、凹槽，12-3、防护罩端盖，12-3-1、凸筋，12-3-2、手持柄。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型 有关的构成。

见图1、图2和图3，预调酸奶机包括前门1、网篮2、料包3、冷藏箱4、制冷机组5、机壳6、散热风扇7、机架8、抽料管9、蠕动泵10、出料管11和出料嘴保鲜机构12。冷藏箱4、制冷机组5和散热风扇7安装在机架8上，机壳6包覆在机架8、冷藏箱4和制冷机组5的外部，料包3安置于网篮2内，网篮2放入冷藏箱4内。蠕动泵10安装在冷藏箱4对应的安装孔上，蠕动泵10的抽料口通过抽料管9与料包3相连接，出料管11插装在蠕动泵10的出料口上，蠕动泵10工作时将料包3中的饮品抽出、再从出料管11中打出、进而完成打杯的动作。机壳6、机架8、冷藏箱4和制冷机组5之间形成一个封闭的空间，在此封闭的空间内进行发泡，利用保温层包裹住冷藏箱4，起到对冷藏箱4的保温作用。

见图3和图4，制冷机组包括冷凝器5-1、冷凝器安装板5-2、毛细管5-3、蒸发器5-4、低压管5-5、过滤器5-6、压缩机5-7和高压管5-8。冷凝器5-1安装在冷凝器安装板5-2上，压缩机5-7安装在机架8上并通过高压管5-8与冷凝器5-1的进口相连接，过滤器5-6焊接在冷凝器5-1的出口端并通过毛细管5-3与蒸发器5-4相连接，蒸发器5-4通过低压管5-5与压缩机5-7相连接，进而形成一个对冷藏箱4起到制冷作用的制冷回路。蒸发器5-4通过锡焊固定在冷藏箱4外壁上，锡焊填补了蒸发器5-4与冷藏箱4外壁的间隙，使得蒸发器5-4与冷藏箱4的外壁更加贴合，提高了对冷藏箱4的制冷效果。

见图5、图6和图7，本实用新型定容式预调酸奶机出料嘴保鲜机构，该出料嘴保鲜机构12主要由安装在冷藏箱4对应安装孔中且可供出料管11穿过的导冷管12-1、安装在导冷管12-1底端的出料口防护罩12-2和安装在出料口防护罩12-2底端的防护罩端盖12-3组成；导冷管12-1的底端外部设有螺纹，出 料口防护罩12-2的顶端内部也设有螺纹，导冷管12-1与出料口防护罩12-2之间采用螺纹连接方式固定。出料口防护罩12-2的底端外部设有一圈凹槽12-2-1，防护罩端盖12-3的内部设有一圈与凹槽12-2-1相匹配的凸筋12-3-1，安装时将防护罩端盖12-3的凸筋12-3-1卡在出料口防护罩12-2的凹槽12-2-1内，起到固定防护罩端盖12-3的作用。防护罩端盖12-3的侧壁上具有手持柄12-3-2，手持柄12-3-2可供操作者手持以方便防护罩端盖12-3的拆卸和安装。导冷管12-1的四周被保温层包裹着，保温层对导冷管12-1也起到保温的作用。制冷机组5制冷对冷藏箱4内料包3中的饮品进行冷藏保鲜的同时，冷气通过导冷管12-1的内孔流入、到达出料口防护罩12-2内部、并由防护罩端盖12-3起到密封作用阻止冷气泄露、最终保持出料嘴保鲜机构12内部的温度与冷藏箱4内部的温度一致，即起到对出料管11中的饮品保鲜保质的作用，弥补现有预调酸奶机的不足，大大提高食品安全性。
