一种带调料盒的爆米花机的制作方法

本实用新型涉及一种零食生产设备，特别是一种带调料盒的爆米花机。

背景技术：

随着人们生活水平的提高，休闲食品逐渐走进了人们的生活，尤其是采用粗粮制作的爆米花等零食，深得消费者喜爱，商场、娱乐场等场所一般采用爆米花机来进行爆米花的制作，现有的爆米花机结构较为简单，仅能实现爆米花的制作，而没有配备用于添加混合调料的调料盒，消费者需要从专门的调料容器内添加调料，使用不方便。

技术实现要素：

本实用新型旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此，本实用新型提出一种便于使用者添加混合调料的带调料盒的爆米花机。

本实用新型解决其技术问题所采用的技术方案是：

一种带调料盒的爆米花机，包括机体，机体底部开设有置物仓，还包括调料盒，所述置物仓上方的机体上开设安装口，所述调料盒安装在安装口内，所述调料盒包括盒体、出料开关和出料口，所述盒体通过出料开关与出料口连接，所述调料口朝向置物仓内设置。

作为上述技术方案的改进，所述出料开关包括螺杆和套筒，所述套筒通过上方开孔与盒体连接，套筒通过下方开孔与出料口连接，所述螺杆安装在套筒内。

作为上述技术方案的进一步改进，所述安装口与置物仓之间开设有与套筒形状、大小相对应的通孔。

进一步，还包括旋钮，所述出料开关前方套设有旋钮支架，所述旋钮支架上带有螺纹，所述旋钮与旋钮支架螺纹连接。

进一步，所述旋钮支架与出料开关之间还设置有装饰板，所述装饰板贴于安装口处的机体，装饰板上开设有对应盒体位置的观察口，装饰板上还设有对应旋钮松紧方向的标识。

进一步，所述调料盒、安装口间隔设置有多组。

本实用新型的有益效果是：本实用新型通过在机体上设置置物仓和调料盒，方便使用者添加混合调料，并且可通过控制出料开关自由选择添加的分量，使用方便。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

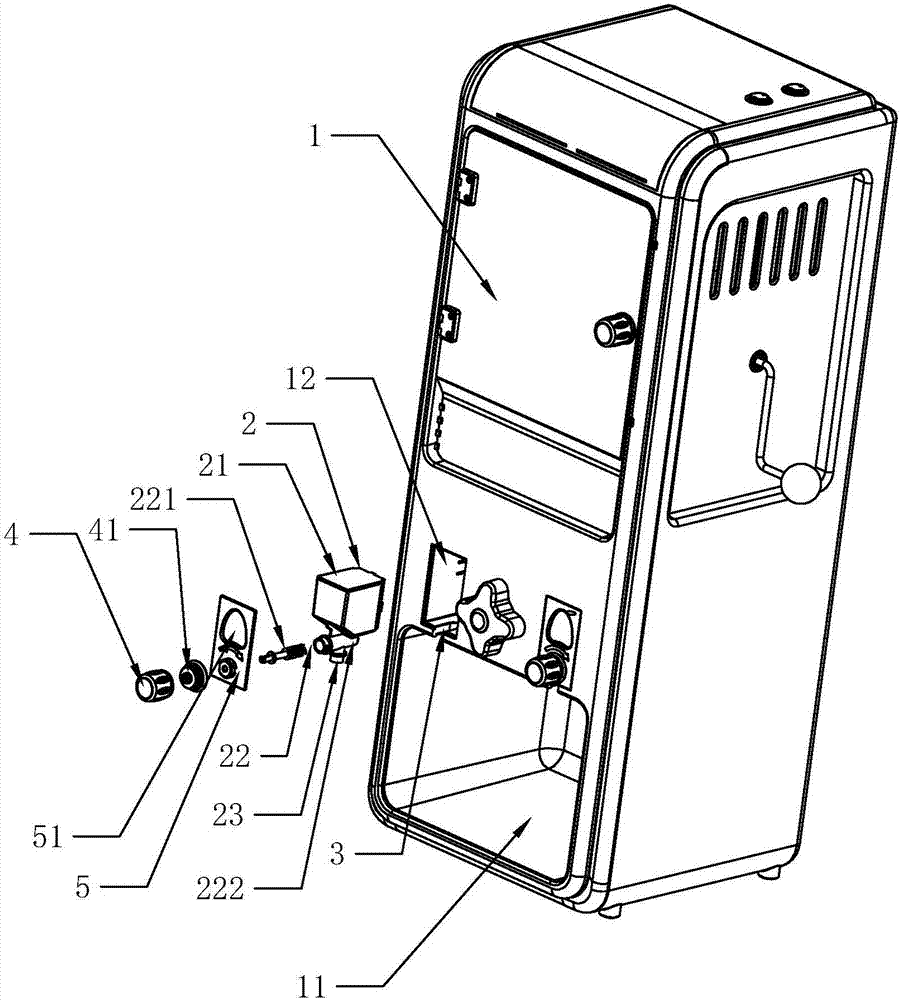

图1是本实用新型结构爆炸图。

具体实施方式

参照图1，本实用新型的一种带调料盒的爆米花机，包括机体1，机体1底部开设有置物仓11，还包括调料盒2，所述置物仓11上方的机体1上开设安装口12，所述调料盒2安装在安装口12内，所述调料盒2包括盒体21、出料开关22和出料口23，所述盒体21通过出料开关22与出料口23连接，所述调料口23朝向置物仓11内设置，方便使用者添加混合调料，并且可通过控制出料开关22自由选择添加的分量，使用方便。

进一步，所述出料开关22包括螺杆221和套筒222，所述套筒222通过上方开孔与盒体21连接，套筒222通过下方开孔与出料口23连接，所述螺杆221安装在套筒222内，采用螺杆221与套筒222来控制出料，结构简单，使用方便；所述安装口12与置物仓11之间开设有与套筒222形状、大小相对应的通孔3，将套筒222嵌于通孔3内，节省空间，外形美观。

进一步，还包括旋钮4，所述出料开关22前方套设有旋钮支架41，所述旋钮支架41上带有螺纹，所述旋钮4与旋钮支架41螺纹连接，便于开关操作；所述旋钮支架41与出料开关22之间还设置有装饰板5，所述装饰板5贴于安装口12处的机体1，装饰板5上开设有对应盒体21位置的观察口51，装饰板5上还设有对应旋钮4松紧方向的标识，使用装饰板5美化整体外观，并提供了观察口51和使用提示，设计人性化。

进一步，所述调料盒2与安装口12间隔设置有多组，可装多种不同类型的调料，可根据需要自行选用，在本实施例中为两组。

以上具体结构和尺寸数据是对本实用新型的较佳实施例进行了具体说明，但本实用新型创造并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
