一种野生菇加工用高效清洗装置的制作方法

本实用新型涉及野生菇技术领域，具体涉及一种野生菇加工用高效清洗装置。

背景技术：

野生菇一般指野生的蘑菇，是由菌丝体和子实体两部分组成，菌丝体是营养器官，子实体是繁殖器官，蘑菇与植物不同，植物可以进行光合作用，而蘑菇不能，蘑菇属于真菌，又可以分为大型真菌、小型真菌，蘑菇具有多达36000个种类，由成熟的孢子萌发成菌丝，野生菇采摘后需要对其清洗，在对野生菇清洗时需要使用到清洗装置将内部泥土洗干净，但现有清洗装置在对野生菇清洗时通常利用水流对野生菇表面进行冲洗，使野生菇的清洗效率较差。

技术实现要素：

(一)要解决的技术问题

为了克服现有技术不足，现提出一种野生菇加工用高效清洗装置，解决了现有清洗装置在对野生菇清洗时效率较差的问题，达到增加清洗效率的效果。

(二)技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种野生菇加工用高效清洗装置，包括支撑架、清洗台、排水口、储水桶、送水管、水泵、出水管、喷头、控制面板、电源插头和清洁装置，所述支撑架上端通过螺栓与清洗台固定连接，所述排水口设置于清洗台右侧上端，所述储水桶底部固定于支撑架中部左侧，并且储水桶底部与送水管固定连接，所述水泵底部固定于支撑架中部右侧，并且水泵吸水口左侧与送水管右侧固定连接，所述出水管下端固定于水泵出水口前端，并且出水管上端与喷头固定连接，所述控制面板固定于清洗台前端右侧，所述电源插头固定于控制面板右侧，所述清洁装置固定于喷头左右两端，所述清洁装置由固定轴、转动杆、旋钮、罩体、电机、传动杆、固定环、齿轮、冠齿轮、清洁筒和固定块组成，所述固定轴固定于喷头上端中部，并且固定轴中部与转动杆左侧转动连接，所述旋钮右侧固定于转动杆左侧，所述罩体上端与转动杆右侧固定连接，所述电机上端通过螺栓固定于罩体内部上端，并且电机输出轴下端与传动杆顶部固定连接，所述固定环左右两端固定于罩体内部，并且固定环中部与传动杆中部转动连接，所述齿轮固定于传动杆底部，并且齿轮左侧与冠齿轮右侧相互啮合，所述清洁筒右侧与冠齿轮左侧固定连接，所述固定块右侧与清洁筒左侧转动连接，所述水泵、控制面板和电机均与电源插头电连接，所述控制面板前端设置有第一按钮和第二按钮，所述水泵与第一按钮电连接，所述电机与第二按钮电连接。

进一步的，所述清洁装置设置有两个，并且在喷头左右两端相互对称安装。

进一步的，所述转动杆可通过固定轴至多转动180度。

进一步的，所述转动杆中部设置有限位块。

进一步的，所述固定环设置有两个，并且在传动杆中部相互对称安装。

进一步的，所述清洁筒半径为1.5cm，并且表面设置有塑料触须。

进一步的，所述清洁筒半径是固定块半径的两倍。

进一步的，所述电机型号为ff-m10。

进一步的，所述清洁筒为塑料材质。

(三)有益效果

本实用新型相对于现有技术，具有以下有益效果：

1)、为解决现有清洗装置在对野生菇清洗时效率较差的问题，通过在喷头左右两端设置了清洁装置，在对野生菇进行喷水清洁的同时，按下第二按钮开启电机使其带动传动杆转动，从而使齿轮带动冠齿轮转动，最终清洁筒转动对野生菇表面的泥土进行刷动清洁，从而达到达到增加清洗效率的效果。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

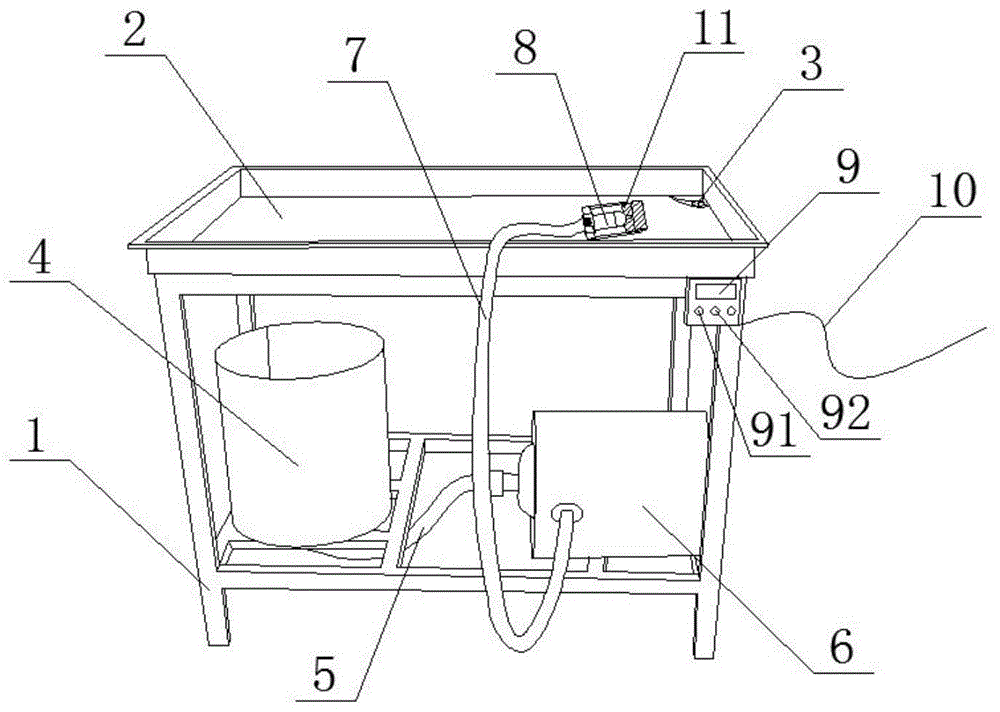

图1为本实用新型的结构示意图；

图2为本实用新型的清洁装置右视结构示意图；

图3为本实用新型的清洁装置俯视结构示意图；

图4为本实用新型的电路结构示意图。

图中：支撑架-1、清洗台-2、排水口-3、储水桶-4、送水管-5、水泵-6、出水管-7、喷头-8、控制面板-9、电源插头-10、清洁装置-11、第一按钮-91、第二按钮-92、固定轴-111、转动杆-112、旋钮-113、罩体-114、电机-115、传动杆-116、固定环-117、齿轮-118、冠齿轮-119、清洁筒-1110、固定块-1111。

具体实施方式

请参阅图1、图2、图3和图4，本实用新型提供一种野生菇加工用高效清洗装置：包括支撑架1、清洗台2、排水口3、储水桶4、送水管5、水泵6、出水管7、喷头8、控制面板9、电源插头10和清洁装置11，支撑架1上端通过螺栓与清洗台2固定连接，排水口3设置于清洗台2右侧上端，储水桶4底部固定于支撑架1中部左侧，并且储水桶4底部与送水管5固定连接，水泵6底部固定于支撑架1中部右侧，并且水泵6吸水口左侧与送水管5右侧固定连接，出水管7下端固定于水泵6出水口前端，并且出水管7上端与喷头8固定连接，控制面板9固定于清洗台2前端右侧，电源插头10固定于控制面板9右侧，清洁装置11固定于喷头8左右两端，清洁装置11由固定轴111、转动杆112、旋钮113、罩体114、电机115、传动杆116、固定环117、齿轮118、冠齿轮119、清洁筒1110和固定块1111组成，固定轴111固定于喷头8上端中部，并且固定轴111中部与转动杆112左侧转动连接，旋钮113右侧固定于转动杆112左侧，罩体114上端与转动杆112右侧固定连接，电机115上端通过螺栓固定于罩体114内部上端，并且电机115输出轴下端与传动杆116顶部固定连接，固定环117左右两端固定于罩体114内部，并且固定环117中部与传动杆116中部转动连接，齿轮118固定于传动杆116底部，并且齿轮118左侧与冠齿轮119右侧相互啮合，清洁筒1110右侧与冠齿轮119左侧固定连接，固定块1111右侧与清洁筒1110左侧转动连接，水泵6、控制面板9和电机115均与电源插头10电连接，控制面板9前端设置有第一按钮91和第二按钮92，水泵6与第一按钮91电连接，电机115与第二按钮92电连接。

其中，所述清洁装置11设置有两个，并且在喷头8左右两端相互对称安装，喷水清洁的同时能够通过清洁装置提高清洁效率。

其中，所述转动杆112可通过固定轴111至多转动180度，能够通过固定轴来回转动。

其中，所述转动杆112中部设置有限位块，限位块能够将转动杆112的转动幅度进行限位。

其中，所述固定环117设置有两个，并且在传动杆116中部相互对称安装，使传动杆通过两个固定环的固定从而转动更加稳定。

其中，所述清洁筒1110半径为1.5cm，并且表面设置有塑料触须，塑料触须能够更好的对野生菇进行清洁。

其中，所述清洁筒1110半径是固定块1111半径的两倍，使固定块能够很好的对清洁筒进行固定使其不易脱落。

其中，所述电机115型号为ff-m10。

其中，所述清洁筒1110为塑料材质。

本专利所述的冠齿轮119：冠齿轮也做冠状齿轮，冠齿轮的齿分布在端面，一般用在机械的变速、换向离合器上，在玩具上也有广泛的应用，因形状像王冠而得名，冠齿轮的齿分布在端面，一般用在机械的变速、换向离合器上，在玩具上也有广泛的应用，它的优点是体积小，结构紧凑，传递扭矩大，只要在轴向定位部分稍作设计，可以使其过载时能打滑，有自我保护作用；清洁筒1110：清洁筒为塑料材质，塑料是以单体为原料，通过加聚或缩聚反应聚合而成的高分子化合物，可以自由改变成分及形体样式，由合成树脂及填料、增塑剂、稳定剂、润滑剂、色料等添加剂组成。

工作原理：需要对清洗台2上端的野生菇进行清洁时，首先接通电源插头10使其通电，之后使用控制面板9中的第一按钮91将水泵6开启，使水泵6通过送水管5将储水桶4内部的水吸出之后从出水管7中流出，最后从喷头8处喷出对野生菇进行清洁，清洁过程中流出的污水可从排水口3处排出，支撑架1起到支撑的作用，现有清洗装置在对野生菇清洗时效率较差，可通过清洁装置11解决，在对野生菇进行喷水清洁的同时，按下第二按钮92开启罩体114内部的电机115使其带动传动杆116转动，此时固定环117起到固定传动杆116的作用，从而使齿轮118带动冠齿轮119转动，最终清洁筒1110转动对野生菇表面的泥土进行刷动清洁，从而达到达到增加清洗效率的效果，固定块1111能够很好的对清洁筒1110进行固定使其不易脱落，清洁筒1110需要暂时抬起时，可转动旋钮113之后将转动杆112通过固定轴111向上转动180度，最后再旋紧旋钮113即可，十分方便，为解决现有清洗装置在对野生菇清洗时效率较差的问题，通过在喷头8左右两端设置了清洁装置11，在对野生菇进行喷水清洁的同时，按下第二按钮92开启电机115使其带动传动杆116转动，从而使齿轮118带动冠齿轮119转动，最终清洁筒1110转动对野生菇表面的泥土进行刷动清洁，从而达到达到增加清洗效率的效果。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
