一种新型营养强化剂生产杀菌机的制作方法

本实用新型涉及杀菌机技术领域，尤其涉及一种新型营养强化剂生产杀菌机。

背景技术：

营养强化剂指的是根据营养需要向食品中添加一种或多种营养素或者某些天然食品，提高食品营养价值的过程。这种经过强化处理的食品称为强化食品，营养强化剂主要包括维生素、矿物质、氨基酸三类。此外也包括用于营养强化的天然食品及其制品，如大豆蛋白、骨粉、鱼粉、麦麸等，在生产产品的时候需要对产品进行严格的杀菌；

现在大多数的杀菌产品只能单一的对产品进行杀菌，加热或者微波杀菌等，二营养强化剂由于生产的种类不同，对其进行杀菌的方法就需要有所改变，大多数的杀菌产品在杀菌的过程中，不能对物料进行翻转，影响到杀菌的结果。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型营养强化剂生产杀菌机。

为了实现上述目的，本实用新型采用了如下技术方案：一种新型营养强化剂生产杀菌机，包括机体，所述机体的内部固定连接有第一支撑板，所述第一支撑板的两侧分别设置有第一杀菌仓和第二杀菌仓，所述第一杀菌仓和第二杀菌仓的底端固定连接有第二支撑板，所述第一杀菌仓的内部的底端设置有第二传送带，所述第二传送带螺栓固定连接在第二支撑板的上端面，所述第一杀菌仓的内部设置有支撑杆，所述支撑杆螺栓固定连接在第一杀菌仓的内壁两侧，所述第一杀菌仓的内壁两侧螺栓固定连接有加热箱，所述加热箱位于支撑杆的上方，所述第二杀菌仓的内部底端螺栓固定连接有第一传送带，所述第二杀菌仓的底端螺栓固定连接有多个微波发射器，所述微波发射器位于第一传送带的下方，所述机体的外部两侧均螺栓固定连接有第三支撑板，多个所述第三支撑板的上端螺栓固定连接有多个第二伺服电机，多个所述第二伺服电机的输出轴均贯穿机体的侧壁固定连接有转轴，所述转轴的两侧焊接有翻转挡板，所述第一传送带与第二传送带的连接处固定连接第三传送带，所述第二支撑板的底底部设置有第一废料仓，所述第一废料仓的下端固定连接弯管，所述弯管的一端贯穿第一废料仓的底部，所述弯管的远离第一废料仓的一端固定连接有第二废料仓，所述第二废料仓螺栓固定连接在机体的底部，所述第二废料仓的一侧固定连接有风机。

作为上述技术方案的进一步描述：

所述第一杀菌仓的内壁两侧固定连接有加热箱。

作为上述技术方案的进一步描述：

所述第二杀菌仓的顶部螺栓固定连接有第一伺服电机，所述第一伺服电机的输出轴贯穿第二杀菌仓的顶端固定连接有排风扇。

作为上述技术方案的进一步描述：

所述第一杀菌仓和第二杀菌仓的内部的顶端均螺栓固定连接有紫外线灯。

作为上述技术方案的进一步描述：

所述第二支撑板上开设有多个漏孔，所述机体的外部前壁连接有检修门，所述机体的前壁下端开设有废料取出口。

作为上述技术方案的进一步描述：

所述第三传送带的一端位于第一传送带上方，且第三传送带的另一端位于第二传送带下方的弯道有斜度的传送带。

本实用新型具有如下有益效果：

1、该新型营养强化剂生产杀菌机，通过设置的第一传送带、第二传送带、第三传送带、转轴、翻转挡板、紫外线灯、加热箱、微波发射器、第一伺服电机、第二伺服电机、排风扇，物料经过第二传送带传送时，微波发射器启动，对物料进行杀菌，顶部的紫外线灯开启，第二伺服电机转动带动转轴转动，翻转挡板对物料进行翻转，第一伺服电机启动，排出热量，物料到达第三传送带，经过第三传送带的传送到达第一传送带，加热箱启动，对物料杀菌，可以根据物料的特性选择杀菌的方式；

2、该新型营养强化剂生产杀菌机，通过设置的风机、第一废料箱、第二废料箱、弯管，物料在传送过程中散落，风机启动，将散落的物料由漏孔吸入第一废料箱和第二废料箱里，实现了废料的自动回收。

附图说明

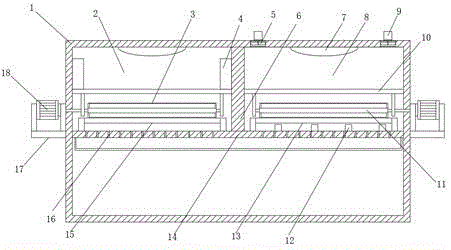

图1为本实用新型正视图；

图2为本实用新型的后视图；

图3为本实用新型的外观示意图。

图例说明：

1、机体；2、第一杀菌仓；3、翻转挡板；4、加热箱；5、排风扇；6、第一支撑板；7、紫外线灯；8、第二杀菌仓；9、第一伺服电机；10、支撑杆；11、转轴；12、微波发射器；13、第一传送带；14、第二支撑板；15、第二传送带；16、漏孔；17、第三支撑板；18、第二伺服电机；19、第一废料仓；20、第三传送带；21、弯管；22、第二废料仓；23、风机；24、检修门；25、废料取出口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参照图1-3，本实用新型提供的一种实施例：一种新型营养强化剂生产杀菌机，包括机体1，机体1的内部固定连接有第一支撑板6，第一支撑板6的两侧分别设置有第一杀菌仓2和第二杀菌仓8，第一杀菌仓2和第二杀菌仓8的底端固定连接有第二支撑板14，第一杀菌仓2的内部的底端设置有第二传送带15，第二传送带15螺栓固定连接在第二支撑板14的上端面，第一杀菌仓2的内部设置有支撑杆10，支撑杆10螺栓固定连接在第一杀菌仓2的内壁两侧，第一杀菌仓2的内壁两侧螺栓固定连接有加热箱4，加热箱4位于支撑杆10的上方，第二杀菌仓8的内部底端螺栓固定连接有第一传送带13，第二杀菌仓8的底端螺栓固定连接有多个微波发射器12，微波发射器12位于第一传送带13的下方，机体1的外部两侧均螺栓固定连接有第三支撑板17，多个第三支撑板17的上端螺栓固定连接有多个第二伺服电机18，多个第二伺服电机18的输出轴均贯穿机体1的侧壁固定连接有转轴11，转轴11的两侧焊接有翻转挡板3，第一传送带13与第二传送带15的连接处固定连接第三传送带20，第二支撑板14的底底部设置有第一废料仓19，第一废料仓19的下端固定连接弯管21，弯管21的一端贯穿第一废料仓19的底部，弯管21的远离第一废料仓19的一端固定连接有第二废料仓22，第二废料仓22螺栓固定连接在机体1的底部，第二废料仓22的一侧固定连接有风机23。

第一杀菌仓2的内壁两侧固定连接有加热箱4，加热箱4可以在短时间内达到杀菌要求的温度，对物料进行有效的杀菌；第二杀菌仓8的顶部螺栓固定连接有第一伺服电机9，第一伺服电机9的输出轴贯穿第二杀菌仓8的顶端固定连接有排风扇5，排风扇5可以短时间内将第二杀菌仓8内的热量排出到外部；第一杀菌仓2和第二杀菌仓8的内部的顶端均螺栓固定连接有紫外线灯7，紫外线灯7能够有效的对物料的表面进行杀菌；第二支撑板14上开设有多个漏孔16，机体1的外部前壁连接有检修门24，机体1的前壁下端开设有废料取出口25，检修门24便于对机体1内部的故障进行检修和维护，废料取出口25便于对收集的废料进行处理；第三传送带20的一端位于第一传送带13上方，且第三传送带20的另一端位于第二传送带15下方的弯道有斜度的传送带，用于第一传送带13与第二传送带15的连接。

工作原理：物料经过第二传送带15传送时，微波发射器12启动，对物料进行杀菌，顶部的紫外线灯7开启，第二伺服电机18转动带动转轴11转动，翻转挡板3对物料进行翻转，第一伺服电机9启动，排出热量，物料到达第三传送带20，经过第三传送带20的传送到达第一传送带13，加热箱4启动，对物料杀菌，可以根据物料的特性选择杀菌的方式，物料在传送过程中散落，风机23启动，将散落的物料由漏孔16吸入第一废料仓19和第二废料仓22里，实现了废料的自动回收。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
