一种碳酸饮料加工用充气装置的制作方法

1.本发明涉及碳酸饮料加工技术领域，具体涉及一种碳酸饮料加工用充气装置。


背景技术：

2.碳酸饮料由大量的食品添加剂构成。夏天的气温很炎热，人们对降温解暑的要求很必要，夏天喝冰镇碳酸饮料的，能使人清爽无比且能降温防暑，碳酸饮料内含有二氧化碳，抑制细菌作用，还有能杀死细菌，保持时间长久；经过加工制作、供人饮用的食品，它以提供人们生活必需的水分，达到生津止渴和补充能量为目的。在碳酸饮料的生产加工过程中需要对饮料进行充气处理，来使二氧化碳与饮料溶解，从而形成碳酸饮料。针对现有技术存在以下问题：
3.1、一般的碳酸饮料充气装置，在使用的时候直接将二氧化碳灌输至饮料中，无法快速地与饮料融合，降低了生产效率，有待改善；
4.2、一般的碳酸饮料充气装置，在对有颗粒物的饮料加工时，其饮料加工罐的内壁难免会粘黏上颗粒物，久而久之清洗就会非常的麻烦。


技术实现要素：

5.本发明提供一种碳酸饮料加工用充气装置，其中一种目的是为了具备加快二氧化碳与饮料融合，提高生产效率的功能，解决一般的碳酸饮料充气装置，在使用的时候直接将二氧化碳灌输至饮料中，无法快速地与饮料融合，降低了生产效率的问题；其中另一种目的是为了解决一般的碳酸饮料充气装置，在对有颗粒物的饮料加工时，其饮料加工罐的内壁难免会粘黏上颗粒物，久而久之清洗就会非常麻烦的问题，以达到在加工有颗粒物的饮料时，防止颗粒物粘黏在加工罐内壁的效果，再一种目的是为了具备稳定固定的功能，以达到提高装置在加工过程中稳定性的效果。
6.为解决上述技术问题，本发明所采用的技术方案是：
7.一种碳酸饮料加工用充气装置，包括基座、充气元件和饮料加工罐，所述基座的上部设置有充气元件，所述充气元件的上部固定安装有输气软管，所述输气软管的右端设置有活动连接组件，所述活动连接组件的一端设置有输气硬管，所述输气硬管的下端固定连接有可活动盖体，所述可活动盖体的下部设置有饮料加工罐，所述饮料加工罐的内部设置有加速混合组件，所述饮料加工罐的内壁设置有防黏壁组件。
8.所述防黏壁组件包括固定块和搅拌连接杆，所述固定块的外部固定安装有搅拌连接杆，所述搅拌连接杆的表面开设有扇形镂空纹。
9.本发明技术方案的进一步改进在于：所述饮料加工罐的内部固定安装有导流斜坡，所述饮料加工罐的底部轴心出固定安装有电机，所述电机的上部固定安装有转动轴，所述转动轴设置在饮料加工罐的内部，所述转动轴的外部固定安装有倾斜搅拌杆，所述转动轴的外壁与导流斜坡的内壁活动连接。
10.采用上述技术方案，该方案中导流斜坡的设计使得加工完成之后的碳酸饮料可以
聚集在一侧从而方便倒出。
11.本发明技术方案的进一步改进在于：所述转动轴的外部固定安装有固定块，所述固定块的左外部与搅拌连接杆的右端固定连接，所述搅拌连接杆的左端固定连接有弧形块，所述弧形块的左侧固定连接有刮壁板。
12.本发明技术方案的进一步改进在于：所述饮料加工罐的外部固定安装有出料口，所述出料口的外部固定安装有阀门，所述饮料加工罐的底部固定安装有固定支脚，所述固定支脚的底部固定安装有第一磁吸薄片。
13.本发明技术方案的进一步改进在于：所述基座的表面开设有矩形槽，所述矩形槽的表面固定安装有限位稳定套，所述限位稳定套的内壁固定安装有弹性橡胶层。
14.采用上述技术方案，该方案中在充气的时候固定支脚的外壁与弹性橡胶层相接处，弹性橡胶层弹性的质地，使得固定支脚可以更加紧密地贴合在限位稳定套中，第二磁吸薄片与第一磁吸薄片相吸，使得固定支脚得更加牢固地固定在限位稳定套内部，从而提高充气过程中的稳定性。
15.本发明技术方案的进一步改进在于：所述限位稳定套的内部底面固定安装有第二磁吸薄片，所述第二磁吸薄片的上部与第一磁吸薄片的底部活动连接，所述固定支脚的外壁与弹性橡胶层的内侧活动连接。
16.采用上述技术方案，该方案中拆卸的时候只需要将饮料加工罐提起，第一磁吸薄片与第二磁吸薄片分离，将固定支脚从限位稳定套的内部拿出即可，结构简单，稳定性强。
17.本发明技术方案的进一步改进在于：所述活动连接组件包括连接管和安装管，所述输气软管的下部固定安装有连接管，所述输气硬管的上部固定安装有安装管，所述安装管的内壁与连接管的外壁螺纹连接。
18.采用上述技术方案，该方案中将连接管在安装管中逆时针转动，即可将连接管与安装管分离，在安装的时候只需要将连接管在安装管中顺时针转动，即可将其固定。
19.由于采用了上述技术方案，本发明相对现有技术来说，取得的技术进步是：
20.1、本发明提供一种碳酸饮料加工用充气装置，通过电机带动转动轴转动，进而带动倾斜搅拌杆转动对饮料与二氧化碳搅拌，加速二氧化碳与饮料的融合，转动轴在转动的时候带动固定块转动，固定块的转动带动刮壁板在饮料加工罐的内壁进行刮取工作，防止有颗粒状的饮料粘黏在饮料加工罐的内壁，造成不容易进行清洗的问题，且搅拌连接杆的表面设置有扇形镂空纹，在转动的时候，可进一步提高二氧化碳与饮料溶解的效率。
21.2、本发明提供一种碳酸饮料加工用充气装置，在需要将充气元件与饮料加工罐分离的时候只需要将连接管在安装管中逆时针转动，即可将连接管与安装管分离，在安装的时候只需要将连接管在安装管中顺时针转动，即可将其固定，便于使用者对充气元件与饮料加工罐进行拆分，从而方便对饮料加工罐进行清洗，导流斜坡的设计使得加工完成之后的碳酸饮料可以聚集在一侧从而方便倒出。
22.3、本发明提供一种碳酸饮料加工用充气装置，在充气的时候固定支脚的外壁与弹性橡胶层相接处，弹性橡胶层弹性的质地，使得固定支脚可以更加紧密地贴合在限位稳定套中，第二磁吸薄片与第一磁吸薄片相吸，使得固定支脚得更加牢固地固定在限位稳定套内部，从而提高充气过程中的稳定性，且拆卸的时候只需要将饮料加工罐提起，第一磁吸薄片与第二磁吸薄片分离，将固定支脚从限位稳定套的内部拿出即可，结构简单，稳定性强。
附图说明

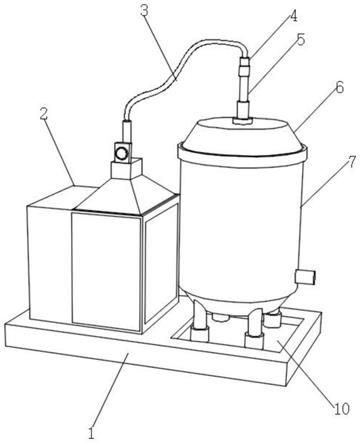

23.图1为本发明的外部结构示意图；
24.图2为本发明的限位稳定套位置结构示意图；
25.图3为本发明的内部结构示意图；
26.图4为本发明的活动连接组件结构示意图；
27.图5为本发明的加速混合组件与防黏壁组件俯视平面结构示意图；
28.图6为本发明的限位稳定套内部结构示意图
29.图7为本发明的防黏壁组件中刮壁板结构示意图。
30.图中：1、基座；2、充气元件；3、输气软管；4、活动连接组件；5、输气硬管；6、可活动盖体；7、饮料加工罐；8、加速混合组件；9、防黏壁组件；10、矩形槽；11、限位稳定套；12、出料口；13、阀门；14、电机；15、固定支脚；16、第一磁吸薄片；17、连接管；18、安装管；19、第二磁吸薄片；20、弹性橡胶层；21、导流斜坡；81、转动轴；82、倾斜搅拌杆；91、固定块；92、搅拌连接杆；93、弧形块；94、刮壁板；921、扇形镂空纹。
具体实施方式
31.下面结合实施例对本发明做进一步详细说明：
32.实施例1
33.如图1-7所示，本发明提供了一种碳酸饮料加工用充气装置，包括基座1、充气元件2和饮料加工罐7，基座1的上部设置有充气元件2，充气元件2的上部固定安装有输气软管3，输气软管3的右端设置有活动连接组件4，活动连接组件4的一端设置有输气硬管5，输气硬管5的下端固定连接有可活动盖体6，可活动盖体6的下部设置有饮料加工罐7，饮料加工罐7的内部设置有加速混合组件8，饮料加工罐7的内壁设置有防黏壁组件9，防黏壁组件9包括固定块91和搅拌连接杆92，固定块91的外部固定安装有搅拌连接杆92，搅拌连接杆92的表面开设有扇形镂空纹921，饮料加工罐7的内部固定安装有导流斜坡21，饮料加工罐7的底部轴心出固定安装有电机14，电机14的上部固定安装有转动轴81，转动轴81设置在饮料加工罐7的内部，转动轴81的外部固定安装有倾斜搅拌杆82，转动轴81的外壁与导流斜坡21的内壁活动连接，输气硬管5的底部固定安装有充气头，充气头设置在可活动盖体6的底部，在使用的时候通过启动充气元件2将内部的二氧化碳输送至输气软管3和输气硬管5，利用充气头将二氧化碳加入饮料加工罐7内部的饮料中，导流斜坡21的设计使得加工完成之后的碳酸饮料可以聚集在一侧从而方便倒出。
34.实施例2
35.如图1-7所示，在实施例1的基础上，本发明提供一种技术方案：优选的，转动轴81的外部固定安装有固定块91，固定块91的左外部与搅拌连接杆92的右端固定连接，搅拌连接杆92的左端固定连接有弧形块93，弧形块93的左侧固定连接有刮壁板94，饮料加工罐7的外部固定安装有出料口12，出料口12的外部固定安装有阀门13，饮料加工罐7的底部固定安装有固定支脚15，固定支脚15的底部固定安装有第一磁吸薄片16，通过电机14带动转动轴81转动，进而带动倾斜搅拌杆82转动对饮料与二氧化碳搅拌，加速二氧化碳的混合溶解，转动轴81在转动的时候带动固定块91转动，固定块91的转动带动刮壁板94在饮料加工罐7的内壁进行刮取工作，防止有颗粒状的饮料粘黏在饮料加工罐7的内壁，造成不容易进行清洗
的问题，且搅拌连接杆92的表面设置有扇形镂空纹921，在转动的时候，可进一步提高二氧化碳混合溶解的效率，加工完成之后，打开阀门13将碳酸饮料从出料口12倒出即可，解决了一般的碳酸饮料充气装置，在使用的时候直接将二氧化碳灌输至饮料中，无法快速地与饮料融合，降低了生产效率的问题。
36.实施例3
37.如图1-7所示，在实施例1的基础上，本发明提供一种技术方案：优选的，基座1的表面开设有矩形槽10，矩形槽10的表面固定安装有限位稳定套11，限位稳定套11的内壁固定安装有弹性橡胶层20，限位稳定套11的内部底面固定安装有第二磁吸薄片19，第二磁吸薄片19的上部与第一磁吸薄片16的底部活动连接，固定支脚15的外壁与弹性橡胶层20的内侧活动连接，在充气的时候固定支脚15的外壁与弹性橡胶层20相接处，弹性橡胶层20弹性的质地，使得固定支脚15可以更加紧密地贴合在限位稳定套11中，第二磁吸薄片19与第一磁吸薄片16相吸，使得固定支脚15得更加牢固地固定在限位稳定套11内部，从而提高充气过程中的稳定性，且拆卸的时候只需要将饮料加工罐7提起，第一磁吸薄片16与第二磁吸薄片19分离，将固定支脚15从限位稳定套11的内部拿出即可，结构简单，稳定性强，活动连接组件4包括连接管17和安装管18，输气软管3的下部固定安装有连接管17，输气硬管5的上部固定安装有安装管18，安装管18的内壁与连接管17的外壁螺纹连接，在需要将充气元件2与饮料加工罐7分离的时候只需要将连接管17在安装管18中逆时针转动，即可将连接管17与安装管18分离，在安装的时候只需要将连接管17在安装管18中顺时针转动，即可将其固定，便于使用者对充气元件2与饮料加工罐7进行拆分，从而方便对饮料加工罐7进行清洗。
38.下面具体说一下该碳酸饮料加工用充气装置的工作原理。
39.如图1-7所示，在使用的时候通过启动充气元件2将内部的二氧化碳输送至输气软管3和输气硬管5，利用充气头将二氧化碳加入饮料加工罐7内部的饮料中，通过电机14带动转动轴81转动，进而带动倾斜搅拌杆82转动对饮料与二氧化碳搅拌，加速二氧化碳的混合溶解，转动轴81在转动的时候带动固定块91转动，固定块91的转动带动刮壁板94在饮料加工罐7的内壁进行刮取工作，防止有颗粒状的饮料粘黏在饮料加工罐7的内壁，造成不容易进行清洗的问题，且搅拌连接杆92的表面设置有扇形镂空纹921，在转动的时候，可进一步提高二氧化碳混合溶解的效率，加工完成之后，打开阀门13将碳酸饮料从出料口12倒出即可。
40.上文一般性的对本发明做了详尽的描述，但在本发明基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本发明思想精神的修改或改进，均在本发明的保护范围之内。
