手包的制作方法

本发明涉及一种手包。

背景技术：

如今，手包以其轻巧、便携的特点受到各类人士的喜爱。现有的手包一般在盛装物品后采用拉链或者纽扣封口，防止物品掉落。但是，如果所盛装的物品需要频繁取出或者放入所述手包内时，则需要反复打开或者合上所述手包的拉链或纽扣，显然会造成使用不便，另外，如果所述手包内盛装的较为细小的物品(例如，钥匙、u盘、门禁卡等)时，则反复的取放容易造成所述物品的遗失。

技术实现要素：

有鉴于此，有必要提供一种能够避免上述问题的手包。

一种手包，用于收纳物品，其包括外套、与所述外套相连的手带以及锁定结构。所述外套包括位于顶部的第一开口以及位于底部的第二开口。所述手带包括第一端以及与所述第一端相背离的第二端。所述第一端与所述外套相连，所述第二端穿过所述第一开口伸入所述外套内并用于连接所述物品。所述锁定结构能够锁定所述手带伸入所述外套内的长度并且能够解除对所述手带的锁定，使所述物品能够自所述第二开口脱出所述外套。

进一步地，所述第一端缝制于所述外套的外表面；或者，

所述第一端采用纽扣、按扣或者魔术贴中的一种连接于所述外套的外表面。

进一步地，所述锁定结构支撑座以及抵持件，所述设置于所述第一开口处 并与所述外套相连，所述抵持件设置于所述支撑座上并能够抵持所述手带。

进一步地，所述支撑座包括安装部以及与所述安装部相连的导引部，所述安装部与所述外套固定相连，所述导引部穿过所述第一开口并伸入所述收容腔内，所述手带的第二端穿过导引部伸入外套内。

进一步地，所述安装部的尺寸大于所述导引部，使得所述安装部的周缘凸出于所述导引部，所述安装部的周缘与所述外套相连。

进一步地，所述抵持件包括本体以及抵持部，所述抵持部凸出形成于所述本体的表面，所述本体能够转动地与所述支撑座相连，且所述抵持部能够通过所述本体的转动与所述手带抵持或者脱离抵持。

进一步地，所述抵持部的横截面呈楔形，其尖端远离所述本体。

进一步地，所述锁定结构包括预紧单元，所述预紧单元用于为所述抵持部抵持所述手带提供预紧力。

进一步地，所述预紧单元为磁性件，其利用磁力为所述抵持部抵持所述手带提供预紧力。

进一步地，所述预紧单元包括第一磁性件以及第二磁性件，所述第一磁性件设置于所述抵持件上，所述第二磁性件设置于所述支撑座上，所述第一磁性件与所述第二磁性件相同的磁极相对设置。

相对于现有技术，所述手包在取放所述物品时可以不必另外再打开或者封闭外套，因此使用方便、快捷；而且在所述物品取放的过程中，由于所述手带始终与所述物品相连，因此所述物品不易遗失。

附图说明

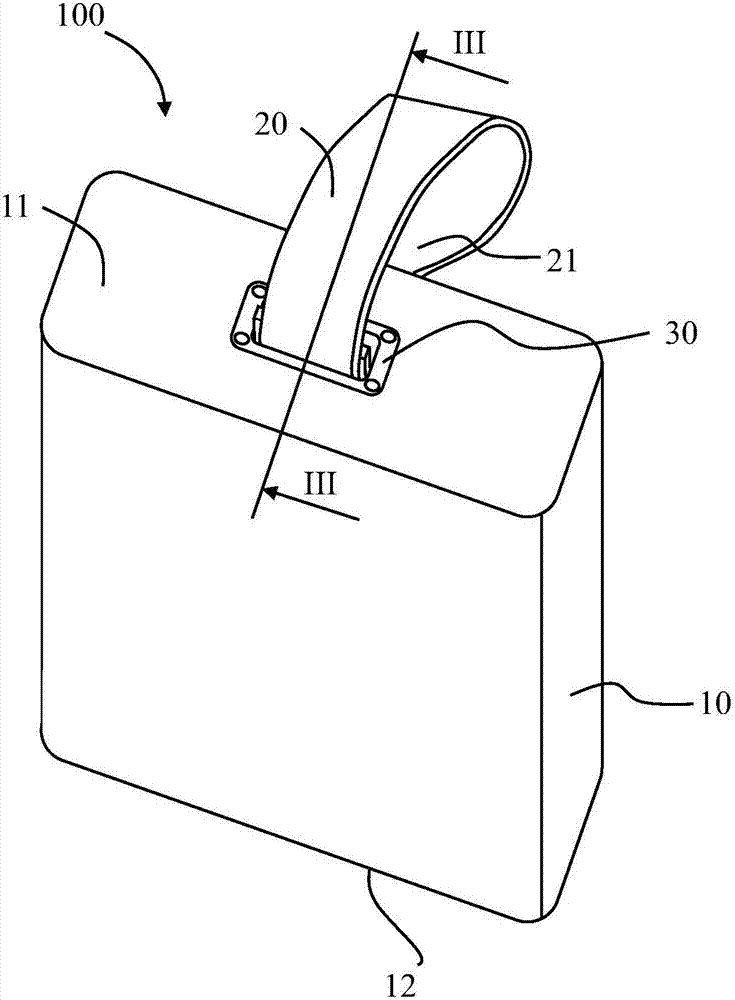

图1是本发明一种实施方式的飞手包的立体示意图。

图2是图1的手包的部分结构的分解图。

图3是图1的手包沿iii-iii线的部分结构的剖视图。

图4是图3的手包的另一状态的示意图。

具体实施例

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1至图4，所示为本发明一实施方式的手包100，所述手包100能够收纳物品200(请参阅图3及图4)，所述物品200可以为任意生活及其他用品，举例而言，所述物品可以钥匙、u盘、门禁卡、挂饰等。本发明一实施方式的手包100包括外套10、与所述外套10相连的手带20以及锁定结构30。

所述外套10为中空结构，其内部形成有用于收容物品200的收容腔101，本实施方式中，所述外套10大致呈方形。可以理解，所述外套10的形状可以依据不同的设计需求而变化，例如，长条形、圆形、椭圆形或者其他规则或者不规则的形状。所述外套10包括顶部11以及与所述顶部相背的底部12。应当理解，此处所述的顶部11和底部12均是依所述手包100在正常使用状态为参照，即在所述手包100在正常使用状态下，所述底部12为所述手包100朝向地面的部分，所述顶部11为所述手包100背离地面的部分。

所述外套10开设有与所述收容腔101相连通第一开口102以及第二开口103。所述第一开口102开设于所述顶部11，所述第二开口103开设于所述底部 12。所述第一开口102用于安装所述锁定结构30。所述第二开口103能够允许所述外套10内收容的物品200通过。本实施方式中，所述第二开口103的形状大于所述第一开口102的形状，且所述第二开口103与所述第一开口102的形状相同。

本实施方式中，所述第一开口102以及所述第二开口103均为矩形开口，可以理解，所述第一开口102以及所述第二开口103也可以为其他任意合适的形状，例如，圆形、椭圆形、多边形等规则或者不规则的形状。

本实施方式中，所述外套10采用柔性材料制成，具体地，所述外套10的材料为皮革。可以理解，在其他的实施方式中，所述外套10的材料也可以为织物或者塑胶等。

所述手带20允许使用者抓持以提起所述手包100。所述手带20包括连接于所述外套10的外表面的第一端21以及穿过所述第一开口102伸进所述收容腔101内的第二端22。本实施方式中，所述第一端21固定连接于所述外套10的外表面，具体地，所述第一端21缝制于所述外套10的外表面。可以理解，所述第一端21也可以采用其他能够容易拆卸的方式连接于外套10的外表面，例如采用纽扣、按扣或者魔术贴等方式连接。

所述第二端22用于连接所述物品200。本实施方式中，所述第二端22直接连接所述物品200。在其他的实施方式中，所述第二端22也可以能够滑动地穿过所述物品200后连接于所述外套10的内表面。

本实施方式中，所述手带20大致呈长条带状，所述手带20的材料与所述外套10的材料相同。可以理解，所述手带20的形状及材料可以依据不同需求而有所变化，并不限于本实施方式。

可以理解，一个所述手带20可以连接多个所述物品200；所述手带20的数量也可以为多个，从而每个手带20可以连接多个物品200；此外，一个手带20也可以具有多个分支部分，每一个分支部分均伸入所述外套10内并连接一个所述物品200。多个所述物品200可以相同或者不同。

所述锁定结构30用于相对于所述外套10锁定所述手带20，且能够解除对所述手带20的锁定。所述锁定结构30设置于所述第一开口102内，所述锁定结构30包括支撑座31以及抵持件32。所述支撑座31大致呈方形，包括安装部311以及与所述安装部311相连的导引部312。所述安装部311大致为方形平板状，所述安装部311的尺寸大于所述导引部312，使得所述安装部311的周缘凸出于所述导引部312。所述安装部311与所述外套10固定相连，所述安装部311的周缘与所述外套10位于所述第一开口102的周侧的部分相连。具体地，所述安装部311上开设有多个贯穿的连接孔3111，所述安装部311通过穿过所述连接孔3111的缝合线(图未示)固定连接于所述外套10上。可以理解，所述安装部311也可以通过胶水、纽扣、按扣等方式连接于所述外套10上。

所述导引部312穿过所述第一开口102并伸入所述收容腔101内。所述导引部312允许所述手带20的第二端22在其内部滑动。所述导引部312的长度可以依据具体的情况而设计，本实施方式中，所述导引部312的长度略小于所述抵持件32的长度。

所述支撑座31开设有贯穿所述安装部311以及所述导引部312的穿孔313。所述手带20的第二端22穿过所述穿孔313，且所述抵持件32能够转动地设置于所述穿孔313内。

所述抵持件32用于将所述手带20抵持于所述支撑座31上。本实施方式中， 所述抵持件32包括本体321、抵持部322以及转轴部323。所述本体321大致呈方形片状，包括操作端3211以及与所述操作端3211相背离的轴接端3212。所述操作端3211允许使用者操作以解除所述抵持件32对所述手带20的抵持。本实施方式中，所述操作端3211的上端稍稍高出所述安装部311的上表面，以方便使用者操作。另外，所述操作端3211的形状也可以依据具体设计需求而合理变化，并不限于图示的实施方式。所述轴接端3212用于连接所述转轴部323。

所述抵持部322凸出形成于所述本体321的一侧表面。具体地，所述抵持部322位于所述操作端3211以及所述轴接端3212之间。本实施方式中，所述抵持部322为一长条状凸起，其长度方向大致平行于所述外套10的顶部11，所述抵持部322的横截面大致呈楔形，其尖端远离所述本体321。可以理解，所述抵持部322也可以多段凸起排列而成，且所述抵持部322的横截面的形状可以依据不同的需求作适当变化。

所述转轴部323形成于所述轴接端3212两个相背离的表面上。所述抵持件32通过所述转轴323与所述支撑座31可转动地连接。

所述锁定结构30还包括预紧单元33，所述预紧单元33用于为所述抵持部322抵持所述手带20提供预紧力。本实施方式中，所述预紧单元33为磁性件，其利用磁力为所述抵持部322抵持所述手带20提供预紧力。具体地，所述预紧单元33包括第一磁性件331以及第二磁性件332。所述第一磁性件331设置于所述抵持件32上，所述第二磁性件332设置于所述支撑座31上，所述第一磁性件331与所述第二磁性件332的位置大致对应，且所述第一磁性件331及所述第二磁性件332相同的磁极相对设置。

可以理解，在其他的实施方式中，所述预紧单元33也可以采用其他能达成 类似功能的结构，例如，所述预紧单元33可以为扭簧，所述扭簧通过预变形提供所述抵持部322抵持所述手带20的预紧力。具体地，所述扭簧可以套设于所述转轴部323上，且两端分别抵接于所述支撑座31以及所述抵持件32上；另外，所述预紧单元33也可以为弹片或者板簧，不再一一举例说明。

使用者在携带所述手包100时，可以将所述手带20提在手里或者挎在身上，此时，所述物品200收容在所述外套10内，所述手带20被所述抵持件32抵持于所述支撑座31上，因此所述物品200不会自所述外套10内脱出。当需要使用所述物品200时，只需转动所述本体321解除对所述手带20的抵持，所述物品200则在重力的作用下自所述第二开口103脱出所述外套10外，在使用完所述物品200时，只需向上提拉所述手带20即可将所述物品200再次收容在所述外套10内。因此，所述手包100在取放所述物品时可以不必另外再打开或者封闭外套10，因此使用方便、快捷；而且在所述物品200取放的过程中，由于所述手带20始终与所述物品200相连，因此所述物品200不易遗失。

可以理解，在其他的实施方式中，所述转轴部323可以替换为轴孔，此时，所述支撑座31可以设置于所述轴孔转动配合的转轴。

可以理解，所述外套10的材料也可以不为柔性材料，例如，所述外套10可以为具有一定刚性材料的制成，此时，所述支撑座31可以与所述外套一体成型。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相 应技术方案的本质脱离本发明各实施例技术方案的范围。
