一种适于支撑手机或平板电脑的钥匙扣的制作方法

本发明涉及一种钥匙扣及其使用方法，其适于在台面上支撑倾斜状态的手机或平板电脑，从而解放双手。

背景技术：

在现代社会中，钱包、钥匙和手机是必须随身携带的物品，当人们外出并且空闲时，往往会把手机拿出来搜索视频观看，从而来打发时间。然而，一直把手机拿在手中观看比较累，在户外可能找不到合适的东西来支撑手机，从而解放双手。如果外出时从家里带一个专门用于支撑手机的东西，可能又很不方便。

技术实现要素：

本发明所要解决的技术问题是提供一种钥匙扣及其使用方法，其既能够作为钥匙圈，又能在台面上支撑倾斜状态的手机或平板电脑。

为了解决上述技术问题，本发明提供一种钥匙扣，其包括：涡卷弹簧式的本体1，邻近该本体1的中央为钥匙垂挂段，该钥匙垂挂段的断面尺寸小于本体1的其余部分的断面尺寸。

优选地，本体1的内侧壁上且邻近本体1的外端设有多个用于防止穿设于本体1上的钥匙5滑出该本体1外端的倒角块2。

进一步优选的方案是：各倒角块2的与所述本体1的外端相背的侧面21垂直于与其相邻的本体1的内侧面，利于进一步防止穿设于所述本体1的钥匙垂挂段上的钥匙5滑出该本体1的外端10。

进一步优选的方案是：所述本体1由尼龙、硬塑料或硬橡胶制成。

另一种方案是：所述本体1的外端部具有弯钩部9，该弯钩部的沟槽91宽度不大于1mm，深度大于0.5cm，当钥匙5滑至该弯钩部时，钥匙5嵌入该弯钩部中，以阻止钥匙5滑出该本体1的外端。

所述本体整体呈锥台形，利于其在台面上支撑倾斜状态的手机或平板电脑。

上述钥匙扣的使用方法， 其包括：

用手将手机或平板电脑7倾斜置于台面8上；

将手机或平板电脑7一端夹持于本体1的外端10内侧与本体1的与该外端10内侧相邻的弧段12之间，并松开手；

所述本体1适量变形后支撑住倾斜的手机或平板电脑7。

此外，本发明的钥匙扣能够方便地挂在裤子口袋或包包上，从而便于携带。

相对于现有技术，本发明具有的技术效果是：

1）本发明的钥匙扣能够在台面上支撑倾斜状态的手机或平板电脑，从而解放双手；

2）所述钥匙扣有很好的柔韧性和弹性，便于钥匙扣本体的头部与本体的第二圈夹持于裤子口袋或者包包上，便于携带并防止钥匙扣的遗失。

附图说明

为了清楚说明本发明的创新原理及其相比于现有产品的技术优势，下面借助于附图通过应用所述原理的非限制性实例说明可能的实施例。在图中：

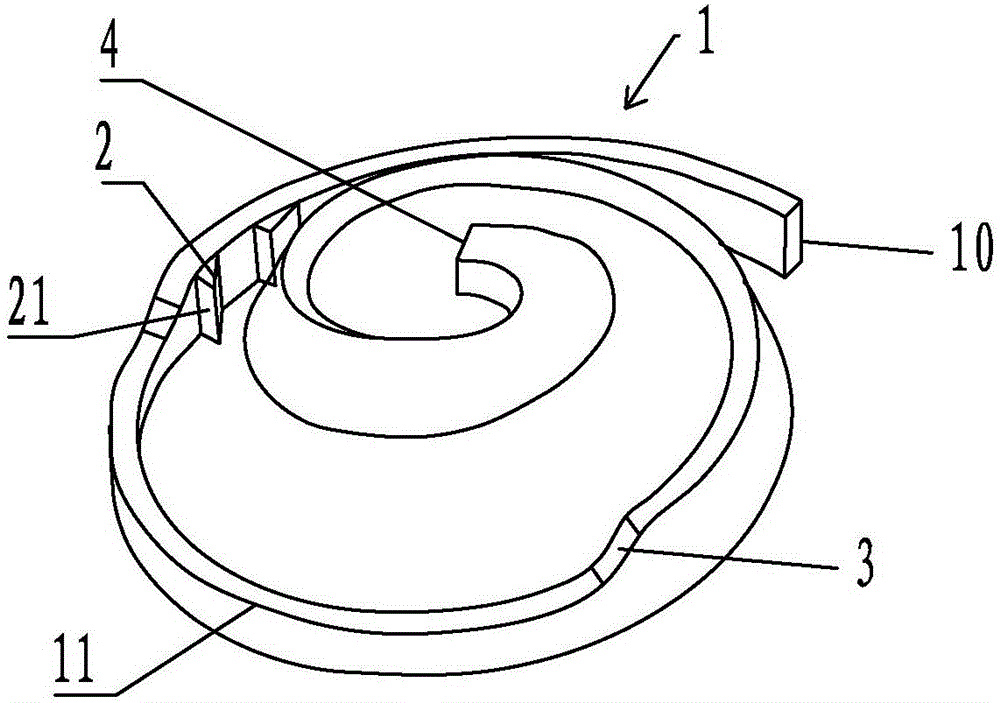

图1为所述实施例1中钥匙扣的正视图；

图2 为所述实施例1中钥匙扣的侧视图；

图3为所述实施例1中钥匙扣支撑倾斜状态的手机的侧视图；

图4为所述实施例2中钥匙扣的侧视图；

图5为所述实施例2中钥匙扣的使用状态图；

图6为所述实施例1中钥匙扣支撑倾斜状态的手机的另一侧视图。

具体实施方式

实施例1

如图1、图2所示，本实施例的钥匙扣包括由单条带状的尼龙、硬塑料或硬橡胶等制成的涡卷弹簧式的本体1，且本体1整体呈锥台形；本体1的断面为圆形、椭圆形、三角形或矩形等。

本体1的内侧壁上且邻近本体1的外端10设有多个用于防止穿设于本体1上的钥匙5滑出该本体1的外端10的倒角块2，各倒角块2的与所述本体1的外端10相背的侧面21垂直（或基本垂直）于与其相邻的本体1的内侧面，本体1的处于各倒角块2内侧的段落上具有长度为本体1整体长度的20%至40%的钥匙垂挂段11，该钥匙垂挂段11的断面尺寸小于本体1的其余部分的断面尺寸，且小于钥匙5上的穿线孔6的尺寸或与钥匙5上的穿线孔6的尺寸一致，以方便使用钥匙5。

所述本体1的其余部分的断面尺寸大于钥匙5上的穿线孔6的尺寸，以防止钥匙5轻易脱离所述钥匙垂挂段11。本体1的内端4的断面尺寸是所述钥匙垂挂段11的断面尺寸的两倍，以防止钥匙5从该内端4滑出。

如图3所示，使用时，手机7倾斜置于台面8上，将其一端夹持于所述本体1的外端内侧与本体1的与该外端10内侧相邻的弧段12之间，由于涡卷弹簧状的本体1整体呈锥台形，且尼龙、硬塑料或硬橡胶等具有一定的强度，其适量变形后能够支撑住倾斜的手机7，同时硬塑料也具有很好的柔韧性和弹性，能够对手机保持一定的夹持力，保证手机稳定、可靠、持久地被支撑在台面8上，从而在娱乐的同时解放了双手，而且无需准备专用于夹持手机的工具。

所述钥匙扣的本体1上的两个倒角块2具有很好的柔韧性，由于其斜面朝向本体1的外端，方便钥匙5上的穿线孔6从头部穿入，同时倒角块2的与所述本体1的外端相背的侧面能够防止穿入的钥匙从该钥匙扣上滑落出去；所述台阶面3将本体1分割成两个不同断面的区域，保证穿入的钥匙5只能在所述钥匙垂挂段11内滑动，防止钥匙从本体1的内、外端滑出。

所述本体1上的倒角块2适于使本体1的外端10与本体1的第二圈外侧面之间具有一定的夹持立，以使其夹持于裤子口袋或者包包上，便于携带并防止钥匙扣的遗失。

常用的硬塑料有酚醛塑料、聚氨酯塑料、环氧塑料、不饱和聚酯塑料、呋喃塑料、有机硅树脂、丙烯基树脂等及其改性树脂为机体制成的相关塑料。

实施例2

本实施例中所述的钥匙扣相对实施例1，其变化之处在于，取消了实施例1中所述的两个倒角块2，如图4和5所示，所述本体1的外端部具有弯钩部9，该弯钩部的沟槽91宽度不大于1mm，深度大于0.5cm，当钥匙5滑至该弯钩部时，钥匙5嵌入该弯钩部中，如图5，以阻止钥匙5滑出该本体1的外端10。

本体1的内端4的断面尺寸是所述钥匙垂挂段11的断面尺寸的两倍，以防止钥匙5从该内端4滑出；所述钥匙垂挂段11的断面尺寸与钥匙5上的穿线孔6的尺寸一致。

使用时，手机7倾斜置于台面8上，将其一端夹持于所述本体1的外端内侧与本体1的与该外端10内侧相邻的弧段12之间。

显然，上述实施例仅仅是为清楚地说明本发明所作的举例，而并非是对本发明的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本发明的精神所引伸出的显而易见的变化或变动仍处于本发明的保护范围之中。
