智能伞柄的制作方法

本实用新型涉及一种雨伞，特别是一种智能伞柄。

背景技术：

伞是一种遮阳或遮蔽雨、雪的工具。一般用油纸、油布或塑料布等做成。雨伞的英文Umbrella来自拉丁文的Umbra，有遮阳、阴影处的意思。伞的制作材料通常包括了具延展性的布料，和其他可用作骨架的材料与缠线。使用时以手将之举起，虽然伞在最初发明时的主要目的，是用来阻挡阳光，但是现在最常被当作雨天挡雨的工具。

但是实际使用过程中，由于人们通常都习惯使用一只手进行撑伞和使用手机，这样当撑伞过程中需要接听电话的时候，就会显得很不方便，需要将伞换到另外一只手，然后拿出手机接听电话，由于另一只手平时并不用于打伞，从而很难保证能够在接听电话的同时将伞打好撑稳，造成极大的不便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种智能伞柄。

为解决上述技术问题，本实用新型所采用的技术方案是：

一种智能伞柄，其特征在于：伞柄可拆卸设置在雨伞上，伞柄为长条形的扁环状，伞柄上端开有竖直通孔，伞柄下端内侧开有与上端竖直通孔对应的盲孔，伞体下端穿过竖直通孔并且下端端部嵌入在盲孔内，伞柄一侧设置有可拆卸的转动部，转动部一端铰接在伞柄上，另一端设置有倾斜口与伞柄倾斜口配合，当转动部转动合拢在伞柄上时构成完整的扁环状。

进一步地，伞柄内设置有控制芯片、指示灯、按键模块、存储模块、电池、USB接口、蓝牙模块、扬声器、麦克风和LED光源，控制芯片是只能雨伞的控制核心，指示灯与控制芯片连接用于来电提醒指示，按键模块与控制芯片连接用于输入操作，存储模块与控制芯片连接用于存储歌曲或信息，电池与控制芯片连接用于供电，USB接口与存储模块和电池连接用于数据传输或者充电，蓝牙模块与控制芯片连接用于与手机进行无线连接，扬声器和麦克风与控制芯片连接用于进行通话，LED光源与控制芯片连接用于进行辅助照明。

进一步地，所述转动部与伞柄铰接部位设置有转动开关，当转动部转动到与伞柄夹角90度时，转动开关闭合LED光源点亮。

进一步地，所述伞柄内设置有SOS求救模块。

进一步地，伞体的伞面包含超纤真丝料层、纳米提花布层和防泼水图层。

本实用新型与现有技术相比，具有以下优点和效果：

1、利用无线蓝牙技术将手机与雨伞智能联接；为消费者提供实时天气预警、让消费者提前准备是否需要携带雨伞出门；

2、通过蓝牙可直接插放音乐、接打电话、解决消费者同时撑雨伞同时接打电话等不便；

3、内置的LED照明电筒解决夜晚在黑暗路段的照明不足问题；

4、SOS求救功能在遇到危险情况下，可响起警报和SOS红色灯光，以达到警示旁人和被困搜救等；

5、可拆卸的伞柄可将些智能伞柄用在其它任意场合，解决其闲置和重复购买类似智能设备。

附图说明

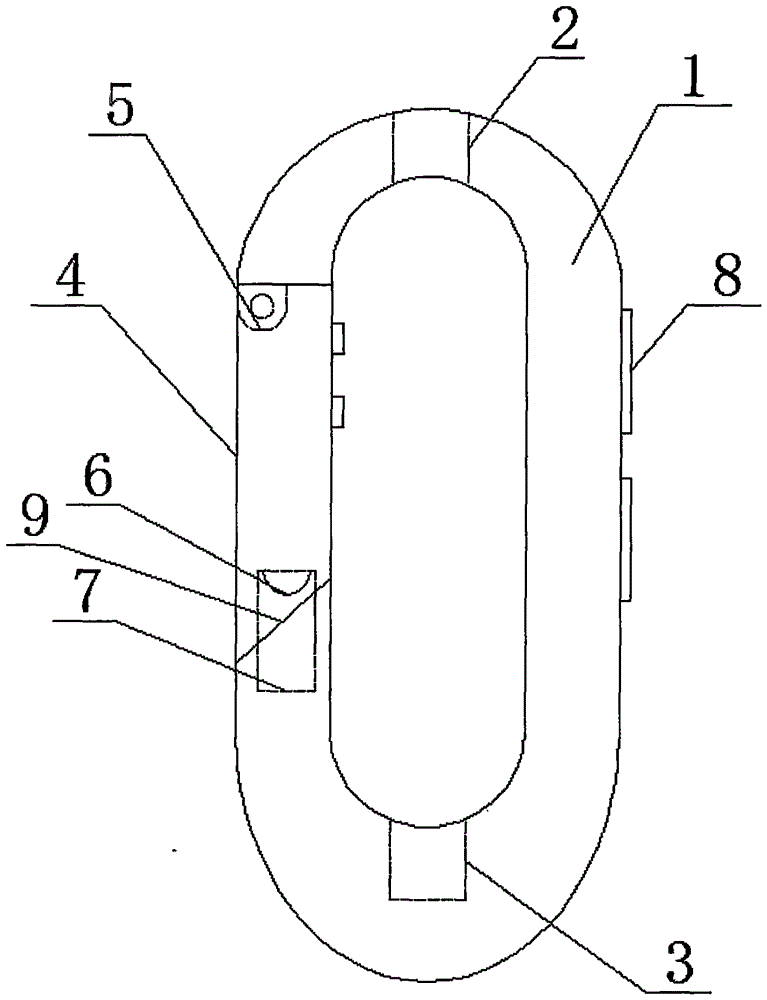

图1是本实用新型的智能伞柄的示意图。

图2是本实用新型的智能伞柄的模块图。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

如图所示，本实用新型的一种智能伞柄，伞柄可拆卸设置在雨伞上，伞柄为长条形的扁环状，伞柄1上端开有竖直通孔2，伞柄1下端内侧开有与上端竖直通孔2对应的盲孔3，伞体下端穿过竖直通孔2并且下端端部嵌入在盲孔3内，伞柄1一侧设置有可拆卸的转动部4，转动部4一端铰接在伞柄1上，另一端设置有倾斜口9与伞柄倾斜口配合，当转动部4转动合拢在伞柄1上时构成完整的扁环状，打开转动部4可以轻松挂在包袋、衣服等其它物品上。

伞柄内设置有控制芯片、指示灯、按键模块、存储模块、电池、USB接口、蓝牙模块、扬声器、麦克风和LED光源，控制芯片是只能雨伞的控制核心，指示灯与控制芯片连接用于来电提醒指示，按键模块与控制芯片连接用于输入操作，存储模块与控制芯片连接用于存储歌曲或信息，电池与控制芯片连接用于供电，USB接口与存储模块和电池连接用于数据传输或者充电，蓝牙模块与控制芯片连接用于与手机进行无线连接，扬声器和麦克风与控制芯片连接用于进行通话，LED光源与控制芯片连接用于进行辅助照明。

转动部4与伞柄1铰接部位设置有转动开关5，当转动部4转动到与伞柄1夹角90度时，转动开关5闭合LED光源6点亮。USB接口7设置在伞柄1端部与转动部4连接部位的倾斜口，拉开转动部4时，可以使用USB接口进行充电或者传输数据。伞柄1内设置有SOS求救模块，SOS求救功能在遇到危险情况下，可响起警报和SOS红色灯光，以达到警示旁人和被困搜救等。按键模块包含两个按键8，两个按键8均设置在伞柄1侧面，一个按键用于多功能键、拍照、音量+/-、SOS功能，另一个按键用于开关机、一键接听、挂断、回拨。

伞体的伞面包含超纤真丝料层、纳米提花布层和防泼水图层，美观防水，一甩即干。

本实用新型的智能伞柄的主要功能：

1、利用无线蓝牙技术将手机与雨伞智能联接；为消费者提供实时天气预警、让消费者提前准备是否需要携带雨伞出门；

2、通过蓝牙可直接插放音乐、接打电话、解决消费者同时撑雨伞同时接打电话等不便；

3、通过APP功能可以实现双向防丢预警、不会将雨伞或随身物品丢失，也可以通过反向查找手机，预防手机丢失；

4、用内置的APP功能可以实现手机自拍功能、无须再携带自拍杆或者找别人拍照的担心和尴尬；

5、内置的LED照明电筒解决夜晚在黑暗路段的照明不足问题；

6、SOS求救功能在遇到危险情况下，可响起警报和SOS红色灯光，以达到警示旁人和被困搜救等；

7、可拆卸的伞柄可将些智能伞柄用在其它任意场合，解决其闲置和重复购买类似智能设备。

本说明书中所描述的以上内容仅仅是对本实用新型所作的举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型说明书的内容或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
