一种自主发电式加热鞋的制作方法

本实用新型涉及生活用品技术领域，具体是一种自主发电式加热鞋。

背景技术：

普通的鞋子只能提供最基本的穿戴行走功能，一般不具有加热功能，在寒冷的北方人们外出时即使穿上厚厚的皮鞋也无法长时间保持温暖状态，取暖效果并不太明显，有的为了增加保暖效果，也会在鞋底加上加热体，使其在穿着时有底部发热供人们取暖，但是这种结构导致鞋底厚度增加，散热效果比较差，初始时温度比较高，太热了有无法调低温度，且随着时间的延长温度会逐渐降低，不适用长时间保暖使用，即便是采用电加热的鞋子，往往由于电力消耗完以后无法继续加热，不能满足人们的使用需求。

技术实现要素：

本实用新型的目的在于提供一种自主发电式加热鞋，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种自主发电式加热鞋，包括鞋跟、发电机、电热膜、鞋底和鞋面，所述鞋面缝制在鞋底上，鞋底后端连接鞋跟，鞋跟底部设有鞋底板，鞋底板上端连接按压块，按压块滑动设置在鞋跟内，按压块上端等间距设有多根压杆，压杆上套设有弹簧，弹簧上端抵触隔板，压杆穿过隔板上部侧面设有齿牙，压杆侧面设置的齿牙连接齿轮，齿轮安装在发电机上，发电机通过导线连接蓄电池，蓄电池镶嵌在鞋底内，蓄电池通过导线连接控制器，控制器电连接温度传感器和电热膜，温度传感器和电热膜设置在鞋底上表面。

作为本实用新型进一步的方案：所述鞋跟内部为中空结构。

作为本实用新型进一步的方案：所述隔板设置在鞋跟中部。

与现有技术相比，本实用新型的有益效果是：所述一种自主发电式加热鞋，结构简单，使用方便，通过人们行走时鞋底板受力带动压杆向上带动齿轮旋转，从而使发电机产生电力，起到很好缓冲作用的同时能够自主发电，更加绿色环保，并利用电能实现鞋子的自动加热，增加了鞋子的舒适性。

附图说明

图1为本实用新型的结构示意图。

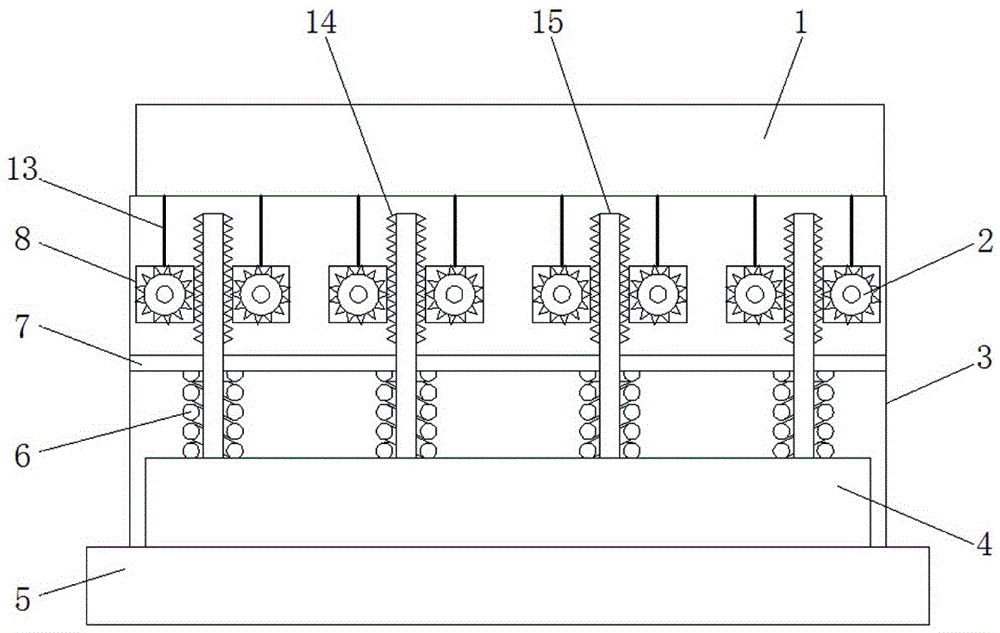

图2为本实用新型中鞋跟的结构示意图。

图中：1-蓄电池、2-齿轮、3-鞋跟、4-按压块、5-鞋底板、6-弹簧、7-隔板、8-发电机、9-控制器、10-温度传感器、11-电热膜、12-鞋底、13-鞋面、14-齿牙、15-压杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种自主发电式加热鞋，包括鞋跟3、发电机8、电热膜11、鞋底12和鞋面13，所述鞋面13缝制在鞋底12上，鞋底12后端连接鞋跟3，鞋跟3内部为中空结构，鞋跟3底部设有鞋底板5，鞋底板5上端连接按压块4，按压块4滑动设置在鞋跟3内，按压块4上端等间距设有多根压杆15，压杆15上套设有弹簧6，弹簧6上端抵触隔板7，隔板7设置在鞋跟3中部，压杆15穿过隔板7上部侧面设有齿牙14，压杆15侧面设置的齿牙14连接齿轮2，齿轮2安装在发电机8上，发电机8通过导线连接蓄电池1，蓄电池1镶嵌在鞋底12内，蓄电池1通过导线连接控制器9，控制器9电连接温度传感器10和电热膜11，温度传感器10和电热膜11设置在鞋底12上表面。

人们穿上鞋子行走时，鞋跟3下方的鞋底板5受力向上压缩受弹簧6弹力弹出的按压块4向上运动，从而使多根压杆15想想运动并通过齿牙14带动齿轮2旋转，使发电机8产生电力并存储在蓄电池1内，控制器9控制电热膜11通电发热，并根据温度传感器10测量的温度调节电热膜11加热，实现鞋子的自动加热。

本实用新型的工作原理是：所述一种自主发电式加热鞋，结构简单，使用方便，通过人们行走时鞋底板5受力带动压杆15向上带动齿轮2旋转，从而使发电机8产生电力，起到很好缓冲作用的同时能够自主发电，更加绿色环保，并利用电能实现鞋子的自动加热，增加了鞋子的舒适性。
