一种防止数据卡信息被盗刷的箱包的制作方法

本实用新型属于箱包技术领域，具体涉及箱包结构，尤其是涉及一种防止数据卡信息被盗刷的箱包。

背景技术：

现有的各类箱包材质主要是皮质、革质、塑料、纸质等，基本只有收纳银行卡、纸币、手机等物品的功能，但是随着“闪付”等支付方式及各类RFID读卡器，包括近距离无线通讯技术(NFC)的出现，银行卡及各类IC卡，例如信用卡、护照、借记卡、公交卡、身份证等带智能存储芯片的卡，当银行卡及各类IC卡置于钱包或各类箱包内部就会被靠近的RFID读卡器读取银行卡及各类IC卡信息，造成持卡人各类身份信息泄露，进而导致银行卡存款被盗刷的安全隐患的发生。现有各类箱包的主要缺点就是仅仅起到存放收纳作用，而无法起到信息保护的作用。

技术实现要素：

本实用新型主要解决现有技术箱包内存放银行卡及各类IC卡信息容易被靠近的RFID读卡器读取进而造成持卡人信息泄露的问题，本实用新型的目的是提供一种带有信号屏蔽功能、防止数据卡信息被盗刷的箱包。

为了达成所述目的，本实用新型提供一种防止数据卡信息被盗刷的箱包，所述箱包包括：置物腔和屏蔽腔，所述屏蔽腔设置于所述置物腔的内部，数据卡包覆于所述屏蔽腔中。

优选实施例，所述屏蔽腔包括：表层和屏蔽层。

优选实施例，所述屏蔽腔包括：表层、里层和屏蔽层，所述屏蔽层位于所述表层和所述里层之间。

优选实施例，所述屏蔽腔是紧密接触型屏蔽腔、缝制型屏蔽腔或胶合型屏蔽腔。

优选实施例，所述箱包还包括：多个容置腔设置于靠近所述表层的位置叠合并连接，并所述数据卡放置于所述容置腔中。

优选实施例，所述屏蔽腔为一层或多层屏蔽腔组成。

优选实施例，由电磁屏蔽布、吸波屏蔽网、复合型屏蔽层、金属箔屏蔽层其中的一种或任意组合制成所述屏蔽腔。

优选实施例，由动物皮、人造革、天然纤维、化学纤维、纸质板、屏蔽面料中的一种或是其中任意组合制成的所述置物腔。

优选实施例，所述屏蔽面料是电磁屏蔽布、吸波屏蔽网、复合型屏蔽层、金属箔屏蔽层其中的一种或任意组合。

本实用新型的有益效果：本实用新型在箱包具备防盗刷功能的置物腔中设置包含屏蔽功能的屏蔽腔形成导体层，利用屏蔽材料吸收频段、吸收率、匹配厚度薄等特点，从而对外部RFID读卡器、NFC设备等电子设备发射的电磁信号有屏蔽功能，进而起到防止置物腔内银行卡及各类IC卡信息被读取盗刷的作用，使银行卡及各类IC卡的信息安全得到有效保证。本实用新型生产工艺简单，非常便于实现。

附图说明

图1为本实用新型防止数据卡信息被盗刷的箱包的屏蔽腔结构剖面图；

图2为本实用新型防止数据卡信息被盗刷的箱包的多个屏蔽腔的结构剖面图；

图3为本实用新型防止数据卡信息被盗刷的箱包的多个屏蔽腔和容置腔的结构剖面图。

本实用新型部分部件标号说明：

1表层 2屏蔽层 3里层 4隔离层 5容置腔

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白，以下结合具体实施例，并参照附图，对本实用新型进一步详细说明。

本实用新型提供一种具有屏蔽功能的防止数据卡信息被盗刷的箱包，所述箱包包括：置物腔和屏蔽腔，所述屏蔽腔设置于所述置物腔内部，数据卡包覆于所述屏蔽腔中。

本实用新型是提供应用于防止数据卡信息被盗刷的钱包、防止数据卡信息被盗刷的背包、防止数据卡信息被盗刷的行李箱的具体实施例。

其中：所述屏蔽布包括：表层和屏蔽层。

其中：所述屏蔽布包括：表层、里层和屏蔽层，所述屏蔽层位于所述表层和所述里层之间。

其中：所述屏蔽腔是紧密接触型屏蔽腔、缝制型屏蔽腔或胶合型屏蔽腔。

其中：所述箱包还包括多个容置腔，所述多个容置腔设置于靠近表层的位置叠合并连接，并数据卡放置于所述容置腔中。

其中：所述屏蔽腔为一层或多层屏蔽腔组成。

其中：所述屏蔽腔是电磁屏蔽布、吸波屏蔽网、复合型屏蔽层、金属箔屏蔽层其中一种或任意的组合制成。

其中，由动物皮、人造革、天然纤维、化学纤维、纸质板、屏蔽面料中的一种或是其中任意组合制成的所述置物腔。

其中，所述屏蔽面料是电磁屏蔽布、吸波屏蔽网、复合型屏蔽层、金属箔屏蔽层其中的一种或任意组合。

其中，表层1使用所述天然纤维面料、化学纤维面料或纸质板中的一种或是其中任意组合制成。

其中，里层3所述动物皮、人造革、天然纤维、化学纤维中的一种或是其中任意组合制成。

实施例1：

本实用新型提供一种具有屏蔽功能的防止数据卡信息被盗刷的箱包，本实施例所述箱包为防止数据卡信息被盗刷的钱包，所述钱包包括：置物腔和屏蔽腔，所述屏蔽腔设置于所述置物腔内部，数据卡包覆于所述屏蔽腔中。所述屏蔽腔与所述置物腔相同的尺寸。

请参阅图1为本实用新型具有屏蔽功能的防止数据卡信息被盗刷的箱包的屏蔽腔结构剖面图；本实施例中使用含有一层屏蔽腔的防止数据卡信息被盗刷的钱包，所述置物腔为动物皮或人造革等面料，所述屏蔽腔包括：表层1和屏蔽层2，所述表层1为天然纤维面料，例如棉布等天然纤维面料，本实施例将置物腔作为屏蔽腔的里层3，此时置物腔为屏蔽面料，则本实施例省略了图1中示出的里层3。

所述屏蔽层2与表层1紧密结合构成紧密接触型屏蔽腔。

将所述紧密接触型屏蔽腔的屏蔽层2位于动物皮和表层1之间并连接，并且留有开口，形成具有开口型中空结构、以及具有屏蔽功能的防止数据卡信息被盗刷的钱包；

或是将所述紧密接触型屏蔽腔的屏蔽层2位于人造革和表层1之间并连接，并且留有开口，所述开口与金属子母扣连接，形成具有可关闭和打开的开口中空结构、以及具有屏蔽功能的防止数据卡信息被盗刷的钱包。

本实施例具有屏蔽功能的防止数据卡信息被盗刷的钱包，屏蔽层2为电磁屏蔽布或吸波屏蔽网。其中：所述电磁屏蔽布是镍合金屏蔽网、锡合金屏蔽网、高磁导率镍铁合金屏蔽网(Cryoperm10)。所述吸波屏蔽网可吸收泄露的电磁辐射，能达到消除电磁干扰的目的。

本实施例具有屏蔽功能的的防止数据卡信息被盗刷的钱包，还包括多个容置腔5设置于靠近表层1的位置叠合并连接，并所述容置腔5放置数据卡，并数据卡包覆于所述屏蔽腔中，所述容置腔5使用天然纤维面料或化学纤维面料。

本实施例中使用含有一层屏蔽腔的防止数据卡信息被盗刷的钱包，其中除了上述所述屏蔽腔包括：表层1、屏蔽层2之外，所述屏蔽腔还包括里层3，所述表层1和里层3为化学纤维面料，屏蔽层2位于表层1和里层3之间并紧密结合构成紧密接触型屏蔽腔，将所述紧密接触型屏蔽腔的里层3靠近人造革或动物皮并且连接，并且留有开口，并将开口与金属子母扣连接，形成可关闭和打开的开口型中空结构、以及具有屏蔽功能的防止数据卡信息被盗刷的钱包；

本实用新型的工作原理及过程：

本实用新型具有屏蔽功能的防止数据卡信息被盗刷的钱包，在所述钱包中放置具有屏蔽功能的屏蔽腔和置物腔，所述屏蔽腔使用电磁屏蔽布，形成屏蔽网可抗电磁波辐射及抗静电，所述屏蔽腔还可以使用吸波屏蔽网消除屏蔽腔内电磁波的来回反射，减少杂波对银行卡片的干扰，由此在置物腔内部所需的位置处形成电磁隔离层，当将银行卡及各类IC卡片放入含有屏蔽腔钱包内部时，利用屏蔽腔吸收频段、吸收率、匹配厚度薄等特点，屏蔽腔将银行卡及各类IC卡隔离，当各类RFID读卡器、NFC设备等电子设备靠近含有银行卡及各类IC卡片的防止卡片信息被盗刷钱包时也不能获取卡片信息，达到消除电子设备中吸收泄露的电磁辐射干扰的目的，从而使得银行卡及各类IC卡片的信息安全得到有效保证。

实施例2：

本实用新型提供一种具有屏蔽功能的防止数据卡信息被盗刷的箱包，本实施例所述箱包为具有屏蔽功能的防止数据卡信息被盗刷的背包，所述背包包括：置物腔和屏蔽腔，所述屏蔽腔设置于所述置物腔内部，数据卡包覆于所述屏蔽腔中。所述屏蔽腔的尺寸小于所述置物腔的尺寸，根据实际需要所述屏蔽腔设置于所述置物腔内部使用方便的位置。

请参阅图2示出本实用新型具有屏蔽功能的防止数据卡信息被盗刷的箱包的多个屏蔽腔的结构剖面图；本实施例中使用含有两层屏蔽腔为第一屏蔽腔和第二屏蔽腔，实现具有屏蔽功能的防止数据卡信息被盗刷的背包，所述第一屏蔽腔和第二屏蔽腔并与置物腔叠合并且连接，所述置物腔为天然纤维或化学纤维；本实施例中：

所述第一屏蔽腔包括：第一表层1、第一屏蔽层2，本实施例将置物腔作为第一屏蔽腔的第一里层3，则本实施例省略了图2中示出的第一里层3。所述第一屏蔽层2与第一表层1缝制结合构成缝制型第一屏蔽腔；所述第一表层1为亚麻布等天然纤维面料；所述第一屏蔽层2为电磁屏蔽布。

所述第二屏蔽腔包括：第二表层1、第二屏蔽层2和第二里层3；所述第二屏蔽层2位于第二表层1和第二里层3之间缝制结合构成缝制型屏蔽腔；第二表层1和第二里层3为绸缎布；第二屏蔽层2为复合型屏蔽层；

具体实施时将所述第一屏蔽腔选用的电磁屏蔽布设置于置物腔和第一表层1之间、将所述第二屏蔽腔选用的复合型屏蔽层包覆于第二表层1和第二里层3中，并第一屏蔽腔与第二屏蔽腔叠合并缝制固定连接，并留有开口形成具有开口型中空结构、以及具有屏蔽功能的的防止数据卡信息被盗刷的背包。或是具体实施时所述开口还可以与磁扣连接，形成可关闭和打开的开口中空结构、以及具有两层屏蔽腔的屏蔽功能的防止数据卡信息被盗刷的背包。

本实施例还可以直接使用第一屏蔽层、第二屏蔽层，省去第一表层、第一里层和第二里层，将第一屏蔽层、第二屏蔽层、第二表层与置物腔叠合并连接构成具有屏蔽腔的防止数据卡信息被盗刷的背包。

请参阅图3示出本实施例的具有屏蔽功能的防止数据卡信息被盗刷的箱包的多个屏蔽腔和容置腔的结构剖面图，还包括多个容置腔5，所述容置腔5设置于靠近表层1叠合并且连接，所述数据卡放置于容置腔5中，数据卡并包覆于屏蔽腔中，容置腔5使用化学纤维面料或天然纤维面料。

其中：所述复合屏蔽层是镀锡铜丝屏蔽片和铝塑带编织屏蔽片中的任意一种或是两者的结合。

本实施例在普通背包的基础上，使用两层屏蔽层2的结构增强了电磁隔离效果，将银行卡及各类IC卡置于屏蔽腔并放入防止数据卡信息被盗刷的背包中的置物腔，使得银行卡及各类IC卡片的信息安全得到更有效保证，本实施例生产工艺简单，非常便于实现。

实施例3：

本实用新型提供一种具有屏蔽功能的防止数据卡信息被盗刷的箱包，本实施例所述箱包为具有屏蔽功能的防止数据卡信息被盗刷的行李箱，所述行李箱包括：置物腔和屏蔽腔，所述屏蔽腔设置于置物腔的内部，数据卡包覆于所述屏蔽腔中。

续请参阅图2示出本实用新型中多个屏蔽腔的剖面图，本实施例以实施例2为基础，使用三个所述屏蔽腔为第一屏蔽腔、第二屏蔽腔、第三屏蔽腔与置物腔叠合组成的具有屏蔽功能的防止数据卡信息被盗刷的行李箱，所述置物腔使用纸质板或屏蔽面料；本实施例中：

所述第一屏蔽腔、第二屏蔽腔与实施例2相同，增加了所述第三屏蔽腔包括：第三表层1、第三屏蔽层2和第三里层3；所述第三屏蔽层2位于第三表层1和第三里层3之间构成；第三表层1和第三里层3为化学纤维面料或纸质板；

本实施例时将所述第一屏蔽腔选用的电磁屏蔽布设置于置物腔和第一表层1之间、将所述第二屏蔽腔选用的复合型屏蔽层包覆于第二表层1和第二里层3中，将所述第三屏蔽层选用的金属箔屏蔽层包覆于化学纤维面料中，并第一屏蔽腔、第二屏蔽腔和第三屏蔽层叠合并胶合连接或使用防盗拉锁滑动连接，并且留有开口，形成可关闭和打开的开口中空结构、以及具有三层屏蔽的防止数据卡信息被盗刷的行李箱。

本实施例还可以直接使用第一屏蔽层、第二屏蔽层、第三屏蔽层，省去第一表层、第一里层和第二里层，将第一屏蔽层、第二屏蔽层、第三屏蔽层、第三表层与置物腔叠合并连接构成具有屏蔽功能的防止数据卡信息被盗刷的行李箱。

其中：所述金属箔屏蔽层是铜带、铜丝编织片、一层铜丝编织片/铝箔/一层铜丝编织片的组合体结构、一层铜丝编织片/半导电层/一层铜丝编织片的组合体结构中的一种，或是其中任一种的组合体结构。

或还可以直接用第一屏蔽腔、第二屏蔽腔和第三屏蔽腔，省去第一表层、第一里层、第二表层、第二里层和第三里层，则使用第一屏蔽层、第二屏蔽层、第三屏蔽层和一表层，将第一屏蔽层、第二屏蔽层、第三屏蔽层、一表层与置物腔叠合并连接构成具有屏蔽腔的防止数据卡信息被盗刷的行李箱。

请参阅图3示出本实施的防止数据卡信息被盗刷的行李箱，还包括多个容置腔5设置于靠近表层1的位置叠合并连接，并所述容置腔5容置数据卡并包覆于屏蔽腔中。

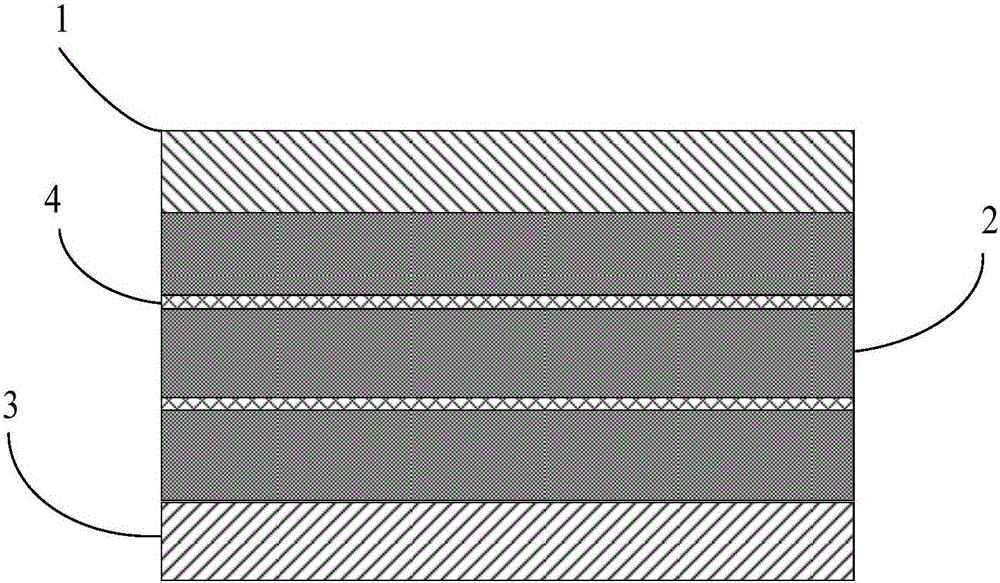

图2为本实用新型多个屏蔽腔的剖面图，与图1的不同之处在于，是由多层屏蔽层2构成，屏蔽层2之间通过隔离层4进行隔离，多个屏蔽层2与隔离层4之间通过缝制或通过胶液粘合的方式整合。或不需要使用隔离层4，将多个屏蔽层2叠合使用。

本实施例中在各屏蔽腔之间设置隔离层4，能减少各屏蔽腔之间的磨损。本实施例采用复合型屏蔽腔，能够有效屏蔽外界强的电磁干扰，使外界的电磁干扰对电缆不会产生任何影响，保证了银行卡片的正常使用，提高了设备的稳定性。本实施例通过此种工作方式可以增加箱包的屏蔽效果，使之更加安全。

本实用新型的屏蔽功能的防止数据卡信息被盗刷箱包，实施例2实施例3与实施例1的不同之处在于，带有信号屏蔽功能的背包和带有信号屏蔽功能的行李箱不需要全部进行信号屏蔽，只需要对存放数据卡的位置进行屏蔽即可，降低成本及避免影响手机等电子设备的信号接收功能。

本实用新型的实施例提供了具有屏蔽功能的防止数据卡信息被盗刷的钱包、背包、行李箱，但本实用新型不限于钱包、背包、行李箱之外的任一种形式的需要具有屏蔽功能的防止数据卡信息被盗刷的装载体。

在本申请所提供的几个实施例中，所属领域的技术人员可以清楚地应该理解到，所揭露的箱包，可以通过其它的方式实现。以上所描述的箱包实施例仅仅是示意性的，例如，多个部件或组件可以结合到另一种装载体，或一些特征可以忽略。箱包或部件的间连接，可以机械或其它的形式。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
