一种可自动系紧鞋带的运动鞋的制作方法

本实用新型涉及运动鞋技术领域，尤其涉及一种可自动系紧鞋带的运动鞋。

背景技术：

运动鞋是一种必不可少的日用品，人们选择穿舒适的运动鞋走路，既能保护自己的双脚，还能减少旅途的劳累。运动鞋的种类很多，有的运动鞋需要系鞋带，这类运动鞋的好处是可以随时调整鞋带的宽松度，以适应不同人的脚背高度。但是，由于系鞋带需要俯身弯腰才可以完成，这对于很多腰不好的人来说具有一定的困难，此外，鞋带在人们奔跑的时候容易松散，对于爱偷懒的人来说，经常系鞋带是一件糟糕的事情。

因此，我们急需设计一种可自动系紧鞋带的运动鞋以解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可自动系紧鞋带的运动鞋。

为了实现上述目的，本实用新型采用了如下技术方案：

一种可自动系紧鞋带的运动鞋，包括运动鞋本体和自动系紧机构，所述运动鞋本体上设有第一鞋带孔、第二鞋带孔、第三鞋带孔、第四鞋带孔、第五鞋带孔、第六鞋带孔、第七鞋带孔和鞋带固定孔，鞋带固定孔与鞋带的一端固定连接，鞋带的另一端依次穿过第四鞋带孔、第五鞋带孔、第三鞋带孔、第七鞋带孔和第一鞋带孔与自动系紧机构连接，所述自动系紧机构包括导绳管、底座、钢丝、壳体、转动轴、绕绳盘、固定环、发条和固定柱，其中，导绳管镶嵌在底座的内部，底座的底部安装有钢丝，底座上安装有壳体，壳体的内部安装有转动轴，固定环套在转动轴上，固定环通过支架与绕绳盘连接，绕绳盘的侧壁上安装有固定柱，发条的一端安装在固定柱上，发条的另一端安装在转动轴的侧壁上。

优选的，所述自动系紧机构上的钢丝编织在运动鞋本体的布料内。

优选的，所述第一鞋带孔、第二鞋带孔、第三鞋带孔、第四鞋带孔、第五鞋带孔、第六鞋带孔、第七鞋带孔和鞋带固定孔的规格相同。

本实用新型中，该可自动系紧鞋带的运动鞋其上设置了由导绳管、底座、钢丝、壳体、转动轴、绕绳盘、固定环、发条和固定柱构成的自动系紧机构，其能够方便穿鞋者穿鞋，同样其能够自动收紧鞋带，故而方便人们穿着该运动鞋，该可自动系紧鞋带的运动鞋其结构简单，设计巧妙。

附图说明

图1为本实用新型提出的一种可自动系紧鞋带的运动鞋的结构示意图；

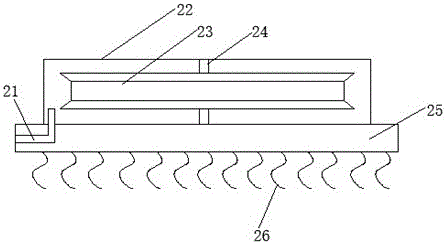

图2为本实用新型提出的一种可自动系紧鞋带的运动鞋的自动系紧机构的内部结构示意图；

图3为本实用新型提出的一种可自动系紧鞋带的运动鞋的局部结构示意图。

图中：1运动鞋本体、2自动系紧机构、3第一鞋带孔、4第二鞋带孔、5第三鞋带孔、6第四鞋带孔、7鞋带固定孔、8第五鞋带孔、9第六鞋带孔、10第七鞋带孔、21导绳管、22壳体、23绕绳盘、24转动轴、25底座、26钢丝、27固定环、28发条、29固定柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种可自动系紧鞋带的运动鞋，包括运动鞋本体1和自动系紧机构2，运动鞋本体1上设有第一鞋带孔3、第二鞋带孔4、第三鞋带孔5、第四鞋带孔6、第五鞋带孔8、第六鞋带孔9、第七鞋带孔10和鞋带固定孔7，鞋带固定孔7与鞋带11的一端固定连接，鞋带11的另一端依次穿过第四鞋带孔6、第五鞋带孔8、第三鞋带孔5、第七鞋带孔10和第一鞋带孔3与自动系紧机构2连接，自动系紧机构2包括导绳管21、底座25、钢丝26、壳体22、转动轴24、绕绳盘23、固定环27、发条28和固定柱29，其中，导绳管21镶嵌在底座25的内部，底座25的底部安装有钢丝26，底座25上安装有壳体22，壳体22的内部安装有转动轴24，固定环27套在转动轴24上，固定环27通过支架与绕绳盘23连接，绕绳盘23的侧壁上安装有固定柱29，发条28的一端安装在固定柱29上，发条28的另一端安装在转动轴24的侧壁上，自动系紧机构2上的钢丝26编织在运动鞋本体1的布料内，第一鞋带孔3、第二鞋带孔4、第三鞋带孔5、第四鞋带孔6、第五鞋带孔8、第六鞋带孔9、第七鞋带孔10和鞋带固定孔7的规格相同。

工作原理：当穿鞋时，只需要轻轻用力将鞋口扳开，鞋带拉扯绕绳盘23转动，绕绳盘23拉扯发条28，发条28被拉开，进而增长了鞋带的长度，帮助穿鞋，鞋子穿好后，发条28会拉扯绕绳盘23做反向旋转，进而将鞋带收回，达到系鞋带的效果。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
