一种多层旋转的文具盒的制作方法

本实用新型涉及一种文具，特别涉及一种多层旋转的文具盒。

背景技术：

众所周知，现有的文具盒大多为开盖式文具盒，打开盒盖就是大大的一个盒体，可以存放很多文具，但是文具存放后很不直观，找所需文具时比较费劲，甚至需要将所有文具倒出来才能找到，还有一种是在此基础上加了一个隔层，分为上下两层盒体，上层盒体直接置于下层盒体上，起到了一定的分隔作用，但是，取下层盒体内的文具时必须先将上层隔层取下来，存取很不方便，另外现有很多文具存放比较分散和杂乱，有时候找不到文具，不仅使用时不方便，而且占地面积也比较大，为此，我们提供一种多层旋转的文具盒。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种多层旋转的文具盒，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种多层旋转的文具盒，包括铰链、笔筒、第一盒体、封盖和磁铁S极，所述铰链内部设有笔筒，所述铰链底部设有第一盒体，所述第一盒体顶部设有第二盒体，所述第二盒体顶部设有第三盒体，所述第三盒体顶部设有封盖，所述第一盒体、第二盒体和第三盒体内部上侧均设有磁铁S极，所述第二盒体、第三盒体和封盖内部底侧均设有磁铁N极。

作为本实用新型的一种优选技术方案，所述笔筒高度设置为13cm。

作为本实用新型的一种优选技术方案，所述第一盒体、第二盒体、第三盒体和封盖与铰链均滑动连接且均可360度旋转。

作为本实用新型的一种优选技术方案，所述磁铁S极与磁铁N极闭合时相贴合。

本实用新型所达到的有益效果是：所有使用的文具都可以放在这个盒子里，盒子设置笔筒可以插放笔、尺子等长的文具，盒子可以根据需要设置多层，每层放置较短的文具，每层盒体可以360°旋转，使用时互不影响，不使用时，每层叠加占面积很小，顶部设有封盖防灰尘。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

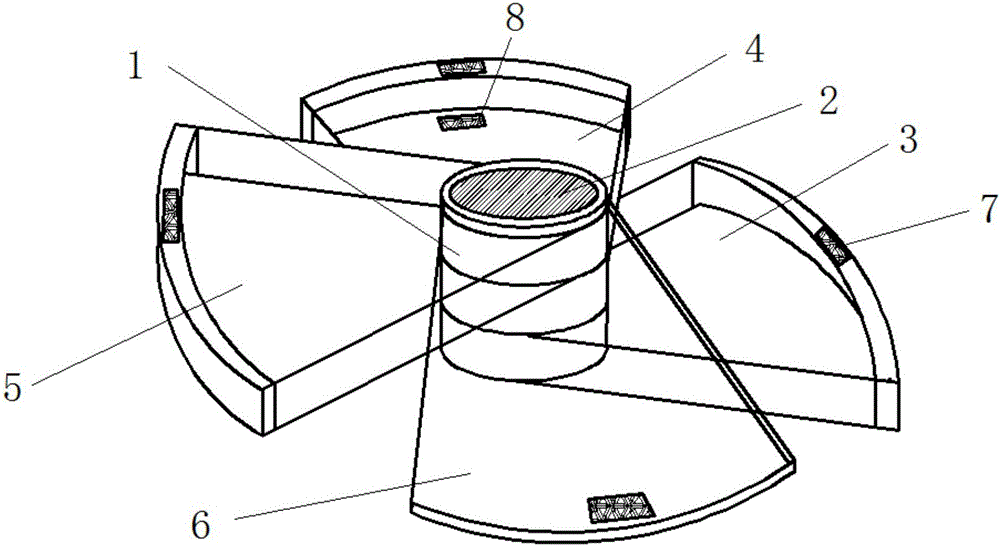

图1是本实用新型实施例所述的一种多层旋转的文具盒整体结构示意图；

图2是本实用新型实施例所述的一种多层旋转的文具盒闭合顶视图；

图3是本实用新型实施例所述的一种多层旋转的文具盒展开顶视图；

图中标号：1、铰链；2、笔筒；3、第一盒体；4、第二盒体；5、第三盒体；6、封盖；7、磁铁S极；8、磁铁N极。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型一种多层旋转的文具盒，包括铰链1、笔筒2、第一盒体3、封盖6和磁铁S极7，所述铰链1内部设有笔筒2，所述铰链1底部设有第一盒体3，所述第一盒体3顶部设有第二盒体4，所述第二盒体4顶部设有第三盒体5，所述第三盒体5顶部设有封盖6，所述第一盒体3、第二盒体4和第三盒体5内部上侧均设有磁铁S极7，所述第二盒体4、第三盒体5和封盖6内部底侧均设有磁铁N极8。

所述笔筒2高度设置为13cm。所述第一盒体3、第二盒体4、第三盒体5和封盖6与铰链1均滑动连接且均可360度旋转。所述磁铁S极7与磁铁N极8闭合时相贴合。

需要说明的是，本实用新型为一种多层旋转的文具盒，通过设置铰链1将第一盒体3、第二盒体4、第三盒体5和封盖6依次连接，所有使用的文具都可以放在这个盒子里，每层盒体及封盖6均可360度旋转，使用时方便，每层盒体互不干扰，便于自由滑动，通过设置笔筒2可以插放笔、尺子等长的文具，不使用时，每层叠加占面积很小，通过设置封盖6便于防灰尘及携带，闭合时，磁铁S极7与磁铁N极8相互吸引，使该文具盒紧闭，该文具盒使用方便，占用空间小，文具存放集中且便于携带，适合大范围推广使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
