缩小雨伞体积的雨伞收拢装置的制作方法

本实用新型涉及雨伞收拢装置，尤其涉及一种缩小雨伞体积的雨伞收拢装置。

背景技术：

传统折叠伞收缩后，其上的绑带可以一定的缩小雨伞的体积，但由于伞较长，而绑带较细，其上的魔术贴片较小，因此被捆绑的雨伞大部分处于翘起状态，不仅体积较大，且易损坏雨伞，魔术贴粘性差易脱落，同时被雨水打湿的折叠伞在收缩后不便于拿取。

技术实现要素：

本实用新型所要解决的技术问题是提供一种缩小雨伞体积的雨伞收拢装置，解决现有伞收缩后体积较大，不便于拿取的问题，其具有使用方便，结构简单等特点。

本实用新型解决上述技术问题的技术方案如下，缩小雨伞体积的雨伞收拢装置，包括多个大小相同且同轴设置的高弹性的橡皮圈和一个拉手；相邻的所述橡皮圈之间通过多个橡胶条连接；所述拉手的两端与位于外端的两个所述橡皮圈外壁固定；所述橡皮圈的内径小于60mm，厚度小于3mm。

进一步地，所述橡皮圈的个数为奇数个；所述雨伞收拢装置还包括一个加强筋；所述加强筋一端与所述拉手的中部固定，另一端与位于中间的所述橡皮圈的外壁固定。

上述进一步方案的有益效果是：通过加强筋的作用，使得拉手与橡皮环固定更牢固。

再进一步地，所述橡胶圈的外壁涂设有荧光粉涂层。

上述进一步方案的有益效果是：通过涂设荧光粉涂层，使得橡胶圈夜间发光，便于发现，还可起到警示作用。

进一步地，所述橡皮圈的内壁设有多个防滑槽。

上述进一步方案的有益效果是：通过防滑槽的作用，使得橡皮圈将雨伞固定更牢固。

再进一步地，所述防滑槽呈螺旋状设于所述橡皮圈的内壁，所述防滑槽有三条。

上述进一步方案的有益效果是：防滑槽呈螺旋状布置，防滑勒紧效果好，橡皮圈不易松动脱落。

进一步地，所述橡皮圈有三个。

本实用新型的有益效果是：通过多个高弹性的橡皮圈将伞套住，通过其弹力将雨伞勒紧，从而缩小体积，且由于橡皮圈有多个，使得雨伞勒紧较平整，边缘不易翘起。由于拉手的作用，使得雨伞折叠收缩后可以被横向提起，伞中棒不会滑出，也不会打湿手，使用方便快捷。

附图说明

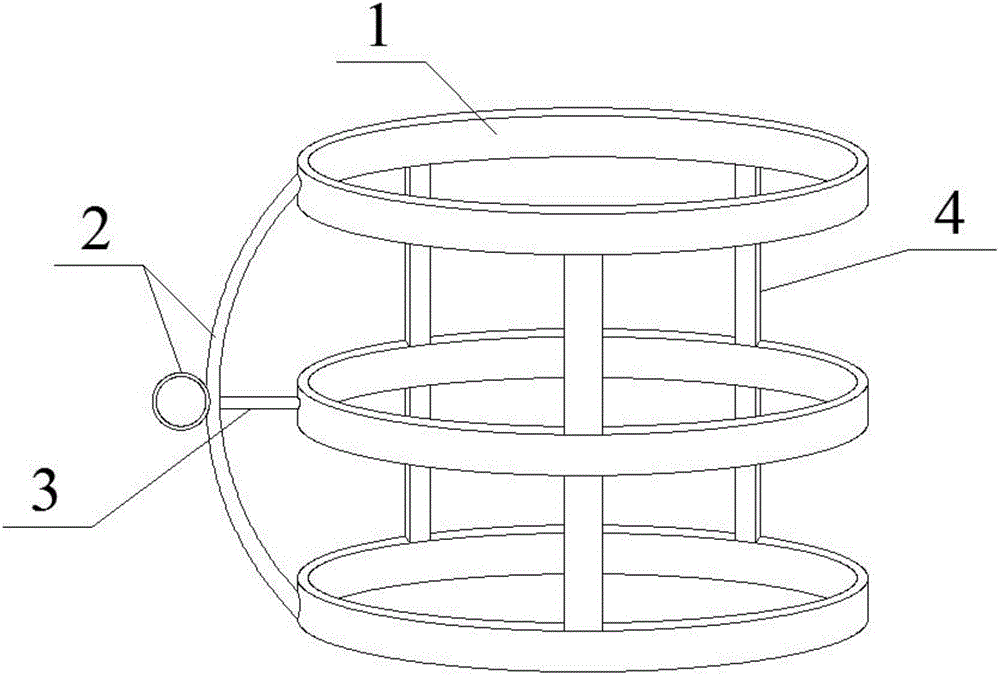

图1为本实用新型的缩小雨伞体积的雨伞收拢装置的结构示意图；

图中，橡皮圈1、拉手2、加强筋3、橡胶条4。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1所示的缩小雨伞体积的雨伞收拢装置，包括多个大小相同且同轴设置的高弹性的橡皮圈1和一个拉手2；相邻的橡皮圈1之间通过多个橡胶条4连接；拉手2的两端与位于外端的两个橡皮圈1外壁固定；橡皮圈1的内径小于60mm，厚度小于3mm。

橡皮圈1的个数为奇数个；雨伞收拢装置还包括一个加强筋3；加强筋3一端与拉手2的中部固定，另一端与位于中间的橡皮圈1的外壁固定。通过加强筋3的作用，使得拉手2与橡皮环固定更牢固。

橡胶圈的外壁涂设有荧光粉涂层。通过涂设荧光粉涂层，使得橡胶圈夜间发光，便于发现，还可起到警示作用。

橡皮圈1的内壁设有多个防滑槽。通过防滑槽的作用，使得橡皮圈1将雨伞固定更牢固。

防滑槽呈螺旋状设于橡皮圈1的内壁，防滑槽有三条。防滑槽呈螺旋状布置，防滑勒紧效果好，橡皮圈1不易松动脱落。

橡皮圈1优选为三个。

使用时，只需要先将伞收缩，然后依次将橡皮圈1套设在伞上即可，需要拿伞时，可用手握住拉手2处，手不会被雨伞上的水打湿。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
