一种衣物能够挂立的旅行箱的制作方法

本发明涉及生活用品技术领域，尤其涉及一种衣物能够挂立的旅行箱。

背景技术：

旅行箱是是箱包中的一类，它包括有箱包体、伸缩拉杆和箱包底轮，因其使用方便而受到广泛使用，旅行箱有着漫长的历史，从仅供容纳衣物的木箱、大皮箱，到如今形态各异的便携式手提箱、拉杆箱，人们手中的旅行箱在不断演进，而现有的旅行箱不能够将衣物很好的分类，对于一些不能够折叠易产生褶皱的衣物不能够挂立在旅行箱内，长时间在旅行箱内放置极易产生褶皱，极为不便，并且没有设置放置水杯和雨伞太阳伞的侧袋，需要另外带背包或者手提包放置，增加旅行者的负担。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种衣物能够挂立的旅行箱。

为了实现上述目的，本发明采用了如下技术方案：

一种衣物能够挂立的旅行箱，包括箱体，所述箱体上设有箱盖，所述箱体内设有伸缩拉杆，所述箱体内表面开设有第一凹槽和第二凹槽，所述第一凹槽内壁上设有若干连接弹簧，所述连接弹簧远离第一凹槽内壁的一端共同设有第一限位板，所述第二凹槽内等距离设有若干安装座，每个所述安装座上均对称设有第一安装架和第二安装架，所述第一安装架上转动设有l型连杆，所述第二安装架上转动设有第一连杆和第二连杆，且l型连杆远离第一安装架的一点转动连在第二连杆上，所述第二连杆远离第二安装架的一端固定连接有连接板，所述l型连杆与第二连杆之间设有第一减震弹簧，所述第一连杆与第二凹槽的内壁之间设有第二减震弹簧，所述第一连杆与连接板之间设有第三减震弹簧，所述连接板上共同设有第二限位板，所述第一限位板与第二限位板之间共同设有挡板，所述挡板与箱体之间等级设有若干隔板，所述挡板上设有第一滑槽，所述箱体的内壁上设有第二滑槽，所述第一滑槽和第二滑槽内共同设有挂杆，所述箱体内设有固定罩，所述箱体的侧壁上设有侧袋，所述箱体下端设有若干万向轮。

优选地，所述挡板上等距离设有若干第一卡槽，所述第一卡槽的两侧壁上均对称开设有第二卡槽，所述隔板上对称开设有第三卡槽，所述第三卡槽内对称设有两根第一限位杆，两根所述第一限位杆上共同套设有第一滑块和第二滑块，所述第一滑块和第二滑块上共同设有第一螺纹杆，且第一滑块和第二滑块均与第一螺纹杆螺纹连接，所述第一滑块和第二滑块上共同设有固定卡块，两个所述固定卡块之间等距离设有若干紧固弹簧，且固定卡块卡设在第二卡槽内。

优选地，所述箱体的内壁上对称设有第四卡槽，每个所述隔板内均开设有空腔和第五卡槽，且空腔和第五卡槽相连通，所述空腔内对称设有两根第二限位杆，两根所述第二限位杆上共同套设有第三滑块，所述第三滑块上螺纹连接有第二螺纹杆，所述第二螺纹杆的一端与空腔内壁之间通过深沟球轴承连接，所述第二螺纹杆的另一端设有第一微型电机，所述第三滑块上设有限位卡块，且限位卡块贯穿第五卡槽并延伸至第四卡槽内。

优选地，所述第一滑块内设有第一螺纹，所述第二滑块内设有第二螺纹，且第一螺纹与第二螺纹相反。

优选地，所述第二凹槽内壁上对称设有若干复位弹簧，所述复位弹簧远离第二凹槽内壁的一端设有圆球卡块，且圆球卡块卡设在挡板两侧开设的半圆形卡槽内。

优选地，所述箱盖设有第一链牙，所述箱体上设有第二链牙，且第一链牙与第二链牙交错排列，所述第一链牙和第二链牙上共同设有第一拉头。

优选地，所述固定罩上设有第三链牙，所述箱体上设有第四链牙，且第三链牙与第四链牙交错排列，所述第三链牙和第四链牙上共同设有第二拉头。

优选地，所述第一螺纹杆的一端与第三卡槽发内壁之间通过深沟球轴承连接，所述第一螺纹杆的另一端设有第二微型电机。

本发明中，第二微型电机带动螺纹杆转动，由于第一滑块内设置的第一螺纹与第二滑块内设置的第二螺纹相反，则第一滑块与第二滑块运动方向相反，将挡板的下端放入第一限位板与第二限位板之间，通过微型电机使得第一滑块与第二滑块相互靠近，将固定卡块放入第一卡槽内，再通过微型电机使得第一滑块与第二滑块相互远离，使得固定卡块卡设至第二卡槽内，以此连接隔板与挡板；将挡板放置在第一限位板和第二限位板之间；第一微型电机带动第二螺纹杆转动，第三滑块在第二限位杆上滑动，使得限位卡块在水平方向上运动，直至限位卡块延伸至第四卡槽内；挡板和隔板将隔离出若干放置区，可以将不同的衣物放置在不同的放置区内，将挂杆滑动至第一滑槽和第二滑槽内，可以将易产生褶皱的衣物挂设在挂杆上；同理，在不需要将衣物进行分类放置时，可以将隔板、挡板和挂杆拆卸，即为普通的行李箱；放置完成后，通过第二拉头将第三链牙和第四链牙啮合，将固定罩与箱体连接，固定衣物，最后通过第一拉头将第一链牙和第二链牙啮合，将箱盖和箱体连接；在旅行过程中，可以将水杯、雨伞、太阳伞等物体放置在侧袋内，方便及时拿取，亦不需要另外携带背包或者手提袋，减轻使用者的负担。本发明结构巧妙，使用便捷，衣物分类明确，能够将容易产生褶皱的衣物挂立在旅行箱内，设置有放置水杯和雨伞的侧袋，减轻使用者的负担，值得推广。

附图说明

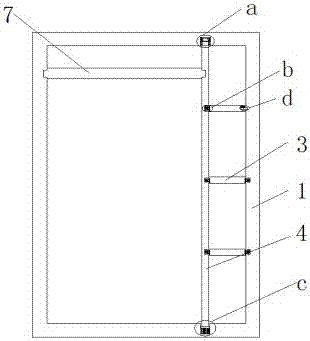

图1为本发明提出的一种衣物能够挂立的旅行箱的结构示意图；

图2为本发明提出的一种衣物能够挂立的旅行箱的隔板的部分结构示意图；

图3为本发明提出的一种衣物能够挂立的旅行箱的a处放大示意图；

图4为本发明提出的一种衣物能够挂立的旅行箱的b处放大示意图；

图5为本发明提出的一种衣物能够挂立的旅行箱的c处放大示意图；

图6为本发明提出的一种衣物能够挂立的旅行箱的d处放大示意图。

图中：1箱体、2侧袋、3隔板、4挡板、5箱盖、6固定罩、7挂杆、8伸缩拉杆、9圆球卡块、10第二限位板、11第三减震弹簧、12第一安装架、13安装座、14l型连杆、15第一减震弹簧、16第二连杆、17第一滑块、18固定卡块、19第一限位板、20限位卡块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-6，一种衣物能够挂立的旅行箱，包括箱体1，箱体1上设有箱盖5，箱盖5设有第一链牙，箱体1上设有第二链牙，且第一链牙与第二链牙交错排列，第一链牙和第二链牙上共同设有第一拉头，箱体1内设有伸缩拉杆8，箱体1内表面开设有第一凹槽和第二凹槽，第一凹槽内壁上设有若干连接弹簧，连接弹簧远离第一凹槽内壁的一端共同设有第一限位板19，第二凹槽内等距离设有若干安装座13，每个安装座13上均对称设有第一安装架12和第二安装架，第一安装架12上转动设有l型连杆14，第二安装架上转动设有第一连杆和第二连杆16，且l型连杆14远离第一安装架12的一点转动连在第二连杆16上，第二连杆16远离第二安装架的一端固定连接有连接板，l型连杆14与第二连杆16之间设有第一减震弹簧15，第一连杆与第二凹槽的内壁之间设有第二减震弹簧，第一连杆与连接板之间设有第三减震弹簧11，连接板上共同设有第二限位板10，第二凹槽内壁上对称设有若干复位弹簧，复位弹簧远离第二凹槽内壁的一端设有圆球卡块9，且圆球卡块9卡设在挡板4两侧开设的半圆形卡槽内，第一限位板19与第二限位板10之间共同设有挡板4，挡板4与箱体1之间等级设有若干隔板3，挡板4上等距离设有若干第一卡槽，第一卡槽的两侧壁上均对称开设有第二卡槽，隔板3上对称开设有第三卡槽，第三卡槽内对称设有两根第一限位杆，两根第一限位杆上共同套设有第一滑块17和第二滑块，第一滑块17和第二滑块上共同设有第一螺纹杆，且第一滑块17和第二滑块均与第一螺纹杆螺纹连接，第一螺纹杆的一端与第三卡槽发内壁之间通过深沟球轴承连接，与尺寸相同的其它类型轴承相比，该类轴承摩擦系数小，极限转速高，结构简单，制造成本低，精度高，无需经常维护，形式多，既能承受径向载荷，也能承受一定的轴向载荷，第一螺纹杆的另一端设有第二微型电机，第一滑块17内设有第一螺纹，第二滑块内设有第二螺纹，且第一螺纹与第二螺纹相反，第一滑块17和第二滑块上共同设有固定卡块18，两个固定卡块18之间等距离设有若干紧固弹簧，且固定卡块18卡设在第二卡槽内，箱体1的内壁上对称设有第四卡槽，每个隔板3内均开设有空腔和第五卡槽，且空腔和第五卡槽相连通，空腔内对称设有两根第二限位杆，两根第二限位杆上共同套设有第三滑块，第三滑块上螺纹连接有第二螺纹杆，第二螺纹杆的一端与空腔内壁之间通过深沟球轴承连接，第二螺纹杆的另一端设有第一微型电机，第三滑块上设有限位卡块20，且限位卡块20贯穿第五卡槽并延伸至第四卡槽内，挡板4上设有第一滑槽，箱体1的内壁上设有第二滑槽，第一滑槽和第二滑槽内共同设有挂杆7，箱体1内设有固定罩6，固定罩6上设有第三链牙，箱体1上设有第四链牙，且第三链牙与第四链牙交错排列，第三链牙和第四链牙上共同设有第二拉头，箱体1的侧壁上设有侧袋2，箱体1下端设有若干万向轮。

本发明中，第二微型电机带动螺纹杆转动，由于第一滑块17内设置的第一螺纹与第二滑块内设置的第二螺纹相反，则第一滑块17与第二滑块运动方向相反，将挡板4的下端放入第一限位板19与第二限位板10之间，通过微型电机使得第一滑块17与第二滑块相互靠近，将固定卡块18放入第一卡槽内，再通过微型电机使得第一滑块17与第二滑块相互远离，使得固定卡块18卡设至第二卡槽内，以此连接隔板3与挡板4；将挡板4放置在第一限位板19和第二限位板10之间；第一微型电机带动第二螺纹杆转动，第三滑块在第二限位杆上滑动，使得限位卡块20在水平方向上运动，直至限位卡块20延伸至第四卡槽内；挡板4和隔板3将隔离出若干放置区，可以将不同的衣物放置在不同的放置区内，将挂杆7滑动至第一滑槽和第二滑槽内，可以将易产生褶皱的衣物挂设在挂杆7上；同理，在不需要将衣物进行分类放置时，可以将隔板3、挡板4和挂杆7拆卸，即为普通的行李箱；放置完成后，通过第二拉头将第三链牙和第四链牙啮合，将固定罩6与箱体1连接，固定衣物，最后通过第一拉头将第一链牙和第二链牙啮合，将箱盖5和箱体1连接；在旅行过程中，可以将水杯、雨伞、太阳伞等物体放置在侧袋2内，方便及时拿取，亦不需要另外携带背包或者手提袋，减轻使用者的负担。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
