嵌入广告膜的餐盒的制作方法

本发明属于食物容器领域，具体涉及一种餐盒。

背景技术：

餐盒用途多实用性强，可冷藏、冷冻、微波、保鲜，也可用于送外卖。在餐盒上贴上广告膜，可以做广告。但这种餐盒的缺陷在于：餐盒使用时，容易碰到广告膜，广告膜保存时间不长。

技术实现要素：

本发明针对现有技术的不足，提出一种能使广告膜长期保存的嵌入广告膜的餐盒。

本发明通过下述技术方案实现技术目标。

嵌入广告膜的餐盒，包括餐盒体、餐盒盖；所述餐盒体包括中部的凸起ⅰ、凸起ⅰ四周的环边ⅰ；所述餐盒盖包括中部的凸起ⅱ、凸起ⅱ四周的环边ⅱ；其改进之处在于：所述餐盒盖凸起ⅱ顶部的中部向上凸出形成凸台，所述凸台上设有凹槽ⅰ，所述凹槽ⅰ内嵌入广告膜；所述餐盒体凸起ⅰ侧壁表面设有凹槽ⅱ，所述凹槽ⅱ内嵌有广告膜。

上述结构中，所述餐盒体凸起ⅰ顶部设有凹槽；所述餐盒盖凸起ⅱ顶部的凸台可落入餐盒体凸起ⅰ顶部凹槽中，并间隙配合。

本发明与现有技术相比，具有以下积极效果：

1.餐盒盖凸起ⅱ顶部的中部向上凸出形成凸台，凸台上设有凹槽ⅰ，凹槽ⅰ内嵌入广告膜；餐盒体凸起ⅰ侧壁表面设有凹槽ⅱ，凹槽ⅱ内嵌有广告膜，使用时不会碰到广告膜，能使广告膜长期保存。

2.餐盒盖凸起ⅱ顶部的中部向上凸出形成凸台，餐盒体凸起ⅰ顶部设有凹槽；餐盒盖凸起ⅱ顶部的凸台可落入餐盒体凸起ⅰ顶部凹槽中，并间隙配合，这样，盒盖盖合到盒体上后，如果多个本发明叠放在一起，不会产生侧滑。

附图说明

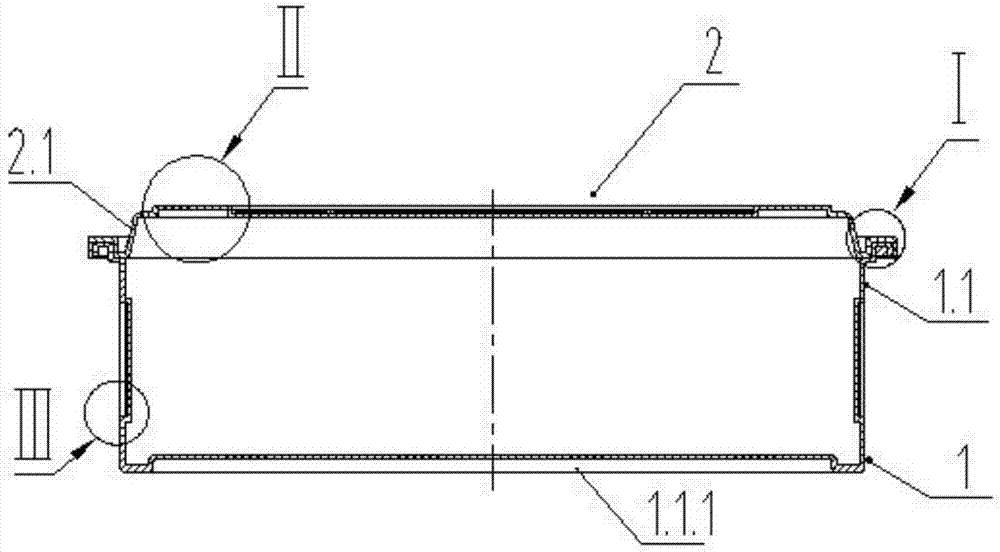

图1为本发明结构示意图。

图2为图1中ⅰ部分放大示意图。

图3为图1中ⅱ部分放大示意图。

图4为图1中ⅲ部分放大示意图。

具体实施方式

下面根据附图并结合实施例对本发明作进一步说明。

附图所示嵌入广告膜的餐盒，包括餐盒体1、餐盒盖2；餐盒体1包括中部的凸起ⅰ1.1、凸起ⅰ1.1四周的环边ⅰ1.3；餐盒盖2包括中部的凸起ⅱ2.1、凸起ⅱ2.1四周的环边ⅱ2.3；餐盒盖2凸起ⅱ2.1顶部的中部向上凸出形成凸台2.4，凸台2.4上设有凹槽ⅰ2.5，凹槽ⅰ2.5内嵌入广告膜3；餐盒体1凸起ⅰ1.1侧壁表面设有凹槽ⅱ1.3，凹槽ⅱ1.3内嵌有广告膜3。

餐盒体1凸起ⅰ1.1顶部设有凹槽1.1.1；餐盒盖2凸起ⅱ2.1顶部的凸台2.4可落入餐盒体1凸起ⅰ1.1顶部凹槽1.1.1中，并间隙配合。

技术特征：

技术总结
本发明公开了一种嵌入广告膜的餐盒，包括餐盒体、餐盒盖；餐盒体包括中部的凸起Ⅰ、凸起Ⅰ四周的环边Ⅰ；餐盒盖包括中部的凸起Ⅱ、凸起Ⅱ四周的环边Ⅱ；餐盒盖凸起Ⅱ顶部的中部向上凸出形成凸台，凸台上设有凹槽Ⅰ，凹槽Ⅰ内嵌入广告膜；餐盒体凸起Ⅰ侧壁表面设有凹槽Ⅱ，凹槽Ⅱ内嵌有广告膜；进一步改进在于：餐盒体凸起Ⅰ顶部设有凹槽；餐盒盖凸起Ⅱ顶部的凸台可落入餐盒体凸起Ⅰ顶部凹槽中，并间隙配合。本发明能使广告膜长期保存，叠放方便，不侧滑。

技术研发人员：孙颖
受保护的技术使用者：孙颖
技术研发日：2017.06.24
技术公布日：2017.09.29
