一种制鞋用的画线装置的制作方法

本发明属于制鞋画线技术领域，具体涉及一种制鞋用的画线装置。

背景技术：

鞋的历史，已非常久远。古称鞋为鞜(音踏)趿(音酒)或履，大约在五千多年前的仰韶文化时期，即出现了兽皮缝制的最原始的鞋，大约在5000多年前的仰韶文化时期，即出现了兽皮缝制的最原始的鞋。三千多年前的《周易》已有履。《诗经》上“纠纠葛屐，可以屐霜”里的“屐”，就是一种比较简陋的用麻、葛编成的鞋，每一种鞋，都有自己的历史沿革。尖头鞋发源于法国，据说，是一个伯爵为了掩饰他那双畸形脚而做的。后来人们觉得它的式样新鲜奇特，争相仿效。

现在的制鞋用的画线工具存在的鞋体下部曲线加工困难，效率低的技术等问题，而该制鞋用的画线装置结构简单，容易操作，使用方便，能够提高鞋子加工效率和加工质量。

技术实现要素：

本发明的目的在于提供一种制鞋用的画线装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种制鞋用的画线装置，包括圆形底座，所述圆形底座上端固定连接有液压升降器，所述液压升降器上端安装连接有竖架，所述竖架中下端固定连接有横架所述横架两端安装有样品放置槽，所述竖架上端固定连接有支撑杆，所述支撑杆上端安装有气缸，所述支撑杆左右下端安装有升降开关旋钮，所述支撑杆左右中端固定连接有次位竖架，所述次位竖架下端滑动连接有压架伸缩杆，所述压架伸缩杆下端固定连接有压架，所述压架下端固定连接有橡胶顶块，所述次位竖架一侧安装有画线伸缩杆，所述画线伸缩杆下端固定连接有画线笔。

优选的，所述样品放置槽表面固定连接橡胶片。

优选的，所述画线笔上端固定连接有画线笔旋钮。

优选的，所述圆形底座右端安装有液压升降器开关。

优选的，所述橡胶顶块以竖架为中心对称安装，所述橡胶顶块固定连接有四个。

优选的，所述次位竖架与画线伸缩杆连接处固定连接有锁紧螺母。

本发明的技术效果和优点：该制鞋用的画线装置，通过对称安装画线的设置，达到了鞋样画线可以同步进行，提高了工作效率；通过样品放置槽的设置，能够准确的定位鞋样的位置，让画线更加准确；通过气缸的设置能够加强该装置的机动性，利用气压提供力量，省时省力；画线笔可随时取下与安装，使用方便，快捷。该鞋用的画线装置结构简单，使用方便，能够提高鞋子加工效率和加工质量。

附图说明

图1为本发明的结构示意图；

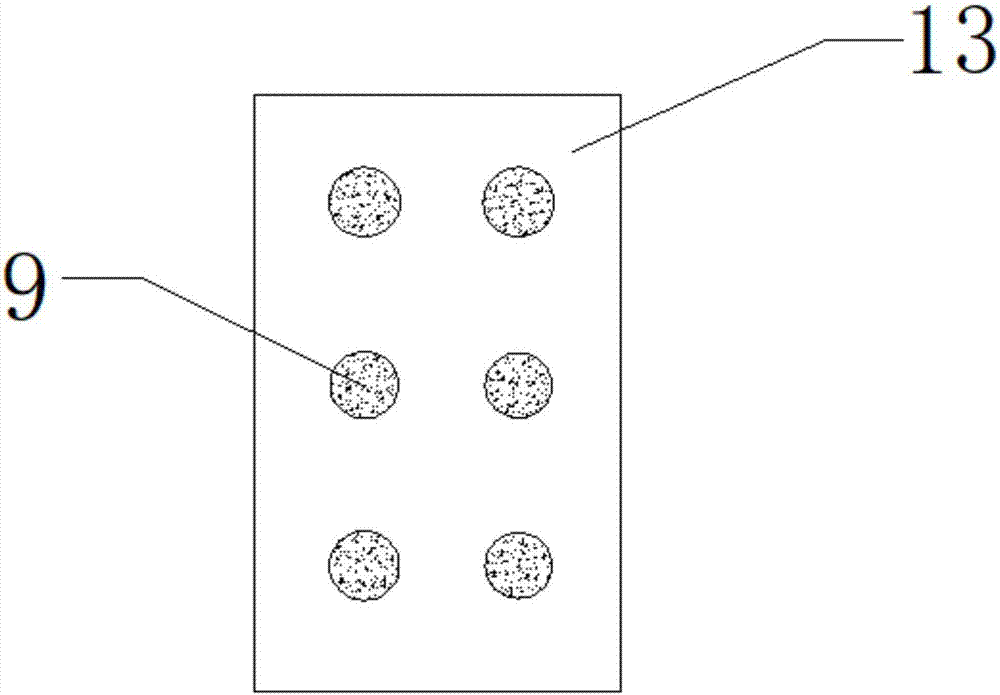

图2为本发明的样品放置槽结构示意图。

图中：1圆形底座、2支撑杆、3画线笔、4液压升降器开关、5竖架、6橡胶顶块、7压架伸缩杆、8压架、9橡胶片、10画线笔旋钮、11画线伸缩杆、12次位竖架、13样品放置槽、14升降开关旋钮、15液压升降器、16锁紧螺母、17横架、18气缸。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，图1为本发明的结构示意图，一种制鞋用的画线装置，包括圆形底座1，所述圆形底座1右端安装有液压升降器开关4，控制液压升降器15，所述圆形底座1上端固定连接有液压升降器15，通过控制液压升降器15来控制竖架5与横架17的高度，让横架17达到容易操作的位置，所述液压升降器15上端安装连接有竖架5，在该装置中起到力臂的作用，所述竖架5中下端固定连接有横架17，所述横架17两端安装有样品放置槽13，用来放置鞋样，所述竖架5上端固定连接有支撑杆2，支撑杆2为次位竖架12提供力量，为所述支撑杆2上端安装有气缸18，提供气压，所述支撑杆2左右下端安装有升降开关旋钮14，控制压架伸缩杆7的运动，所述支撑杆2左右中端固定连接有次位竖架12，所述次位竖架12下端滑动连接有压架伸缩杆7，所述压架伸缩杆7下端固定连接有压架8，所述压架8下端固定连接有橡胶顶块6，橡胶顶块6用于固定鞋样，让鞋样在画线时更好工作，所述橡胶顶块6以竖架5为中心对称安装，所述橡胶顶块6固定连接有四个，所述次位竖架12一侧安装有画线伸缩杆11，所述次位竖架12与画线伸缩杆11连接处固定连接有锁紧螺母16，用锁紧螺母16固定连接方便拆卸修理，所述画线伸缩杆11下端固定连接有画线笔3，用于鞋样画线，所述画线笔3上端固定连接有画线笔旋钮10，方便画线笔3的拆装，操作更简单。

请参阅图2，图2为本发明的样品放置槽结构示意图，所述样品放置槽13表面固定连接橡胶片9，增加摩擦力，防止鞋样的滑动。

工作原理：在工作情况下，将圆形底盘1放置到合适的位置，通过液压升降器开关4将横架17调到合适的位置，使操作更加的容易，将鞋样放置到样品放置槽13中，在压架伸缩杆7通过升降开关旋钮14的操作下，压架8下降，橡胶顶块6压住鞋样，鞋样固定，画线笔3开始工作，在气缸18提供在工作时的气压下，该制鞋用的画线装置完成鞋样的自动画线，当画线笔3用完或损坏时可通过画线笔旋钮10的设置进行更换，方便实用，提高了工作效率。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种制鞋用的画线装置，包括圆形底座，所述圆形底座上端固定连接有液压升降器，所述液压升降器上端安装连接有竖架，所述竖架中下端固定连接有横架所述横架两端安装有样品放置槽，所述竖架上端固定连接有支撑杆，所述支撑杆上端安装有气缸，所述支撑杆左右下端安装有升降开关旋钮，所述支撑杆左右中端固定连接有次位竖架，所述次位竖架下端滑动连接有压架伸缩杆，所述压架伸缩杆下端固定连接有压架，所述压架下端固定连接有橡胶顶块，所述次位竖架一侧安装有画线伸缩杆，所述画线伸缩杆下端固定连接有画线笔。该制鞋用的画线装置结构简单，使用方便，能够提高鞋子加工效率和加工质量。
