一种肩带多角度可调的双肩包的制作方法

本实用新型涉及双肩包，更具体地说，涉及一种肩带多角度可调的双肩包。

背景技术：

人体结构虽大体相同，但细微的差别处处都存在，为了适用于不同细微差别的群体，鞋服领域均采用不同的设计，比如不同的号和型。但在背包的设计中，对肩斜度这样的概念却没有足够的重视更没有针对性的解决方案。由于每个人的生理特点都不尽相同，比如身高，胖瘦，比例等，双肩的斜度也有所差异。消费者在体会这种问题导致的不适时，也往往说不清楚具体原因，或者选择接受，或者被动更换另外的款式。

背包的肩带如能最大程度适合不同的肩斜度，将在很大程度上提升舒适度，减少肩膀局部压强同时也减少肩带变形的几率。

中国实用新型专利201220185911.2公开一种交叉式运动背包，包括背包主体、左宽背带、左连接带、右宽背带和右连接带，所述的左宽背带和右宽背带分别固定在背包主体的后顶部，左宽背带和右宽背带上分别设有多个扣眼；所述的左连接带和右连接带分别固定在背包主体的后面底部，在左连接带和右连接带的末端分别设有固定扣。有益效果是：较美观实用，背带较宽可以减轻压力，而且背带起来较牢固，可以防止书包乱动，有助于使用者的健康与成长。

但上述实用新型仍然存在无法改变肩带角度的不足，只能通过较宽的背带来改善背戴舒适性问题。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种能够适用于不同肩斜度的个体的肩带多角度可调的双肩包。

本实用新型的技术方案如下：

一种肩带多角度可调的双肩包，肩带的上端与背包主体连接，背包主体的下部的两侧对称设置有多个固定连接件，肩带的下端的活动连接件与固定连接件连接；左侧肩带的活动连接件与右侧的固定连接件连接，右侧肩带的活动连接件与左侧的固定连接件连接；或者左侧肩带的活动连接件与左侧的固定连接件连接，右侧肩带的活动连接件与右侧的固定连接件连接。

作为优选，每一侧的固定连接件设置在背包主体的底部转角位置。

作为优选，每一侧的固定连接件沿侧边沿、转角、底边沿进行均布。

作为优选，固定连接件为扣环，活动连接件为卡勾，连接时，卡勾勾设在扣环上。

作为优选，肩带的上端与背包主体的上部转动连接。

作为优选，肩带的上端设置有固定环，背包主体的上部设置缩径轴销，固定环转动定位在缩径轴销上。

作为优选，肩带的上端与背包主体的上部通过拆装机构连接。

作为优选，肩带的上端设置有调节连接件，背包主体上设置有对应于调节连接件的若干角度连接件。

作为优选，每一侧的角度连接件设置在背包主体的背面上沿。

作为优选，角度连接件为若干组扣环对，每组扣环对具有不同的角度，调节连接件为双卡勾，连接时，双卡勾勾设在一组扣环对上。

本实用新型的有益效果如下：

本实用新型所述的肩带多角度可调的双肩包，肩带采用不固定的结构进行设置，肩带的下端可根据需求改变角度，进而适应每个个体的不同肩斜度，使每个个体都能达到最舒适的背戴效果。为了使肩带更贴合肩膀，肩带的上端与背包主体之间采用转动连接方式，或者可变位置的连接方式，在改变肩带的角度并进行背戴时，肩带的上端与背包主体的角度根据每个个体肩膀的角度进行转动调节，使肩带与肩膀更贴合，进一步增强背戴的舒适性。

由于肩带的下端可选择不同的固定连接件进行连接，则可根据需求交叉连接或常规连接，达得使用多样的效果。

附图说明

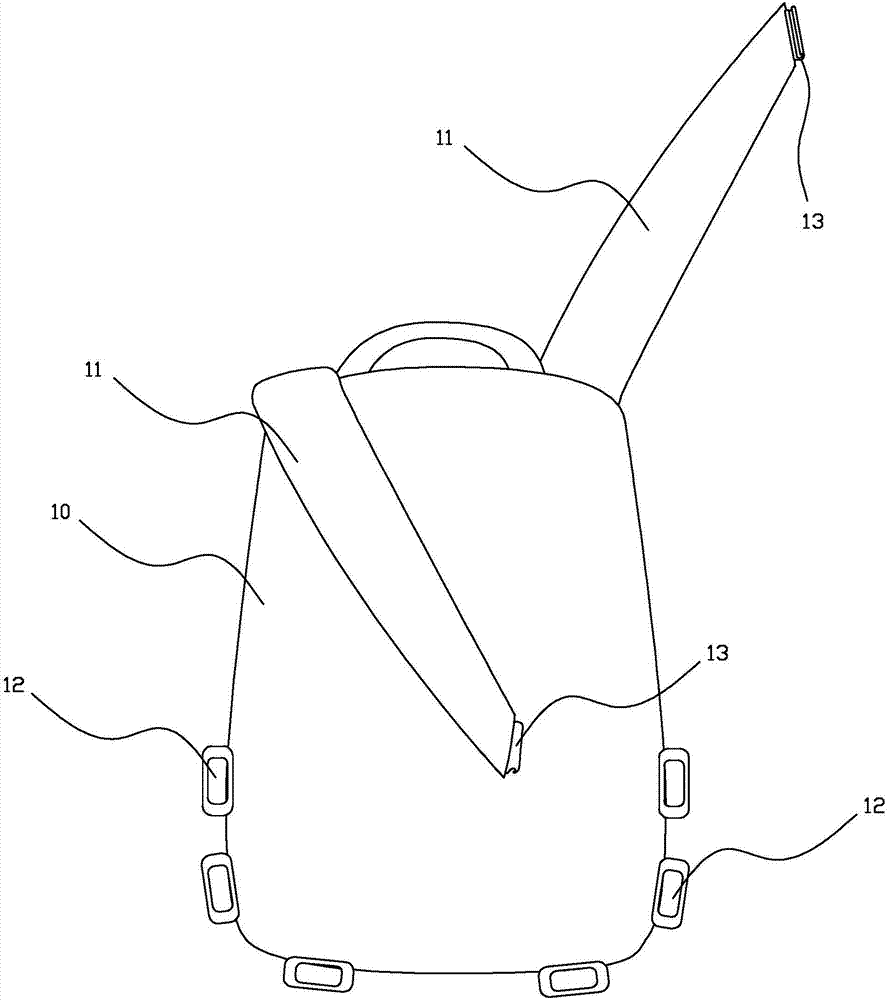

图1是本实用新型的结构示意图；

图2是实施例一的肩带的上端与背包主体的连接示意图(局部示意图)；

图3是实施例一的肩带的上端与背包主体的连接示意图(局部示意图)；

图中，10是背包主体，11是肩带，12是固定连接件，13是活动连接件，14是固定环，15是缩径轴销，16是调节连接件，17是角度连接件。

具体实施方式

以下结合附图及实施例对本实用新型进行进一步的详细说明。

实施例一

本实用新型为了解决现有技术存在的肩带角度不可调，进而千万背戴不适的不足，提供一种肩带多角度可调的双肩包，如图1所示，包括肩带11、背包主体10。肩带11的上端与背包主体10连接，改变肩带11角度时只需要进行位置选择与拆装；背包主体10的下部的两侧对称设置有多个固定连接件12，肩带11的下端的活动连接件13与固定连接件12连接；改变肩带11的角度时，可选择不同位置的固定连接件12与活动连接件13进行连接，连接不同位置的固定连接件12将得到不同的角度的肩带11，用于适应不同个体的不同肩斜度。

使用时，肩带11可常规连接，即左侧肩带11的活动连接件13与左侧的固定连接件12连接，右侧肩带11的活动连接件13与右侧的固定连接件12连接。还可以交叉连接，即左侧肩带11的活动连接件13与右侧的固定连接件12连接，右侧肩带11的活动连接件13与左侧的固定连接件12连接，在不设置胸扣的情况下，仍然能较稳固地进行背戴，在同等稳固性的情况下，可减少成本和包体重量，还能避免胸扣的紧绷感。

每一侧的固定连接件12设置在背包主体10的底部转角位置，背戴时操作顺手。为了实现均匀地角度调节，每一侧的固定连接件12沿侧边沿、转角、底边沿进行均布。则每往下调节一个固定连接件12，改变的角度都相同，使角度调节效果更精确。

本实施例中，固定连接件12为扣环，活动连接件13为卡勾，连接时，卡勾勾设在扣环上。采用勾扣的连接方式操作简单快速，不需要额外进行多余的连接操作。拆装过程中，均只需要拉紧肩带11，使卡勾越过扣环，然后释放，即可完成拆装。

为了使肩带11的上端更贴合肩膀，肩带11的上端与背包主体10的上部转动连接。背戴时，在肩膀的导向作用与背包主体10的自重作用下，肩带11的上端与背包主体10之间自动发生转动，直到肩带11与肩膀贴合。如图2所示，本实施例中，肩带11的上端设置有固定环14，背包主体10的上部设置缩径轴销15，固定环14转动定位在缩径轴销15上。

本实用新型所述的双肩包，根据产品的实际需求，可将肩带11设置为不可拆结构。当需要产品多样化时，肩带11可设置为可拆的配件，肩带11的上端与背包主体10的上部通过拆装机构连接，可根据需要更换肩带11。当背包主体10上设置钮扣，肩带11的上端开设扣眼，并进行连接，即可实现转动连接，又可实现可拆装。

实施例二

本实施例与实施例一相比，改变了肩带11的上端的角度调节方式。本实施例中，肩带11的上端通过改变连接位置，进而改变肩带11的上端的角度。肩带11的上端设置有调节连接件16，背包主体上设置有对应于调节连接件16的若干角度连接件17。每一侧的角度连接件17设置在背包主体10的背面上沿。角度连接件17为若干组扣环对，每组扣环对具有不同的角度，调节连接件16为双卡勾，连接时，双卡勾勾设在一组扣环对上。不同扣环对中的两个扣环所在的直线具有不同的倾斜角度，通过改变双卡勾与不同扣环对进行连接，进而改变肩带11的上端的角度。其中，多组扣环对可共用一个扣环，如图3所示，本实施例中，背包主体10的两侧各设置两组扣环对，两组扣环对共用其中一个扣环，则背包主体10的两侧各设置三个扣环，共可组成两组扣环对，每组扣环对具有不同的倾斜角度。

可根据产品需求，设置扣环对的数量、角度与位置，扣环对的角度决定肩带11的上端的角度大小，扣环对的数量决定肩带11的上端的角度档位的多少。

其他部分与实施例一相同。

上述实施例仅是用来说明本实用新型，而并非用作对本实用新型的限定。只要是依据本实用新型的技术实质，对上述实施例进行变化、变型等都将落在本实用新型的权利要求的范围内。
