无底速穿脱雨鞋的制作方法

一种无底速穿脱雨鞋，尤指雨鞋利用包覆方式束套于人体足部及其穿着的鞋子外侧，防止雨水沾湿穿戴者的鞋袜及裤管。

背景技术：

一般骑脚踏车的学生及骑机车的上班族，通常会于雨天时穿上鞋套，避免鞋袜及裤管被雨水沾湿，而习有的鞋套主要以橡胶等不透水材质一体成型的靴状体，供穿戴者穿着鞋子的足部直接套入其中，因此，为了因应不同穿套进入的鞋子外型，一般鞋套的整体体积较大，会与穿套进入的鞋子之间形成空隙，且鞋套内底平滑，导致穿着鞋子的人体足部套入鞋套内时，鞋子底部与平滑的鞋套内底会容易因为摩擦力不足而打滑，导致穿戴者容易发生滑倒或扭伤脚踝等意外，再者，由于雨鞋以橡胶等不透水材质一体成型的靴状体，无法因应不同鞋款的外型作调整，导致穿戴者将鞋子由雨鞋上方的上开口往下套穿时，鞋子容易受上开口阻挡，造成穿戴者穿脱不易的困扰。

因此，要如何解决上述现有技术中的问题与缺失，即为相关业者所亟欲研发的课题。

技术实现要素：

本实用新型的主要目的乃在于，利用包覆方式将雨鞋的鞋体束套于人体足部及其穿着的鞋子外侧，防止雨水沾湿穿戴者的鞋袜及裤管，以达到快速穿脱的效果。

本实用新型的次要目的乃在于，利用鞋体的无底设计，让穿戴鞋子的人体足部穿置于鞋体内后，该鞋子底部可直接透过鞋体底部的下开口露出于鞋体外，且于行走时直接接触于地面，而非现有技术接触于雨鞋内底，以提升整体防滑的安全效果。

为达上述目的，本实用新型的无底速穿脱雨鞋，包含有鞋体、开合组件及弹性束缚件，该鞋体为中空结构，具有鞋领部、鞋型部及开裂口，其中鞋领部连接设置于鞋型部上方，并于远离鞋型部的另侧设置有上开口，鞋型部于远离鞋领部的另侧环设有皱褶环状带，皱褶环状带用于固定穿置入的鞋子外缘，且皱褶环状带底部设置有下开口，而穿置入的鞋子底部透过下开口露出于鞋体外，上述开裂口设置于鞋体一侧，并由鞋领部的上开口延伸至鞋型部的下开口，使鞋体于开裂口二侧形成有第一连接部及第二连接部；该开合组件设置于上述鞋体的第一连接部与第二连接部之间，供第一连接部与第二连接部迭合形成连接，将鞋体束套于人体小腿部位；该弹性束缚件设置于上述鞋体内侧，供鞋体紧密结合于人体足部。

前述的无底速穿脱雨鞋，其中该鞋体的皱褶环状带以具挠性的材质所制成，供穿置于鞋型部内的鞋子外缘塞入而相互紧配合形成固定。

前述的无底速穿脱雨鞋，其中该鞋体的皱褶环状带具有多层的皱褶，供穿戴者依不同鞋子外型作剪裁微调。

附图说明

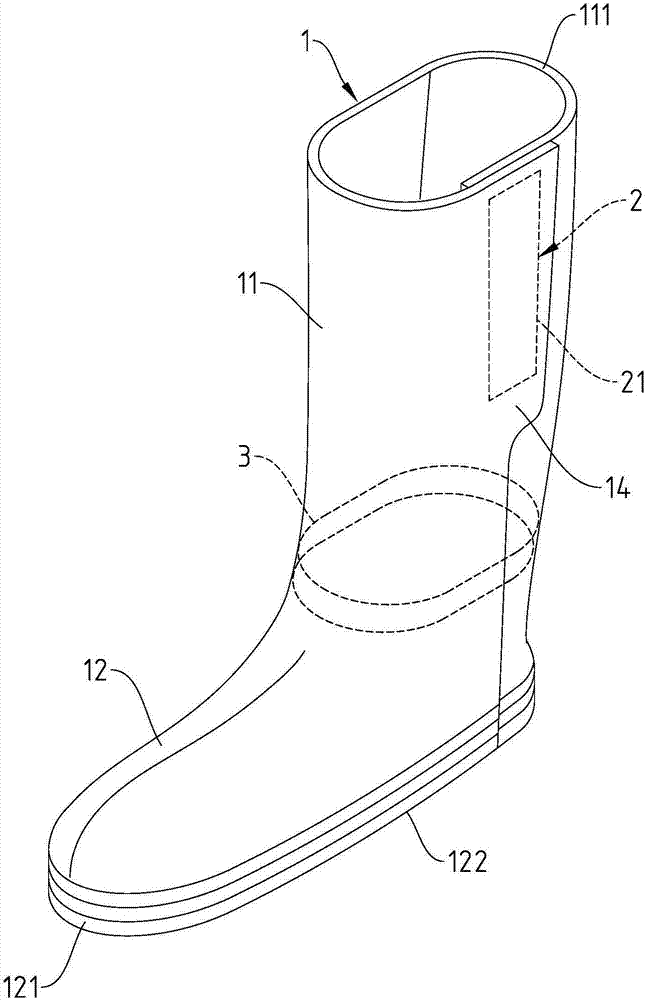

图1为本实用新型的外观立体图。

图2为本实用新型另一视角的外观立体图。

图3为本实用新型于使用时的示意图。

图4为本实用新型另一实施例的外观立体图。

附图标记说明：1-鞋体；11-鞋领部；111-上开口；12-鞋型部；121-皱褶环状带；122-下开口；13-开裂口；14-第一连接部；15-第二连接部；2-开合组件；21-沾黏部；22-被沾黏部；3-弹性束缚件。

具体实施方式

请参阅图1至图3所示，由图中可清楚看出，本实用新型的无底速穿脱雨鞋，包含有鞋体1、开合组件2及弹性束缚件3，其中：

该鞋体1以纤维不织布、皮革、可塑性塑料或可塑性橡胶等防水的挠性材质所制成，且为中空结构，并具有鞋领部11、鞋型部12及开裂口13，其中鞋领部11设置于鞋型部12上方，且于远离鞋型部12的另侧设置有上开口111，上开口111处设置有弹性束带(图中未显示)，使上开口111具有弹性伸缩能力，鞋型部12则于远离鞋领部11的另侧环设有具挠性的皱褶环状带121，且皱褶环状带121底部设置有下开口122，而开裂口13设置于鞋体1一侧，并由鞋领部11的上开口111延伸至鞋型部12的下开口122，使鞋体1于开裂口13二侧形成有第一连接部14及第二连接部15。

该开合组件2设置于上述鞋体1的第一连接部14与第二连接部15之间，且该开合组件2于本实施例中为魔鬼毡，具有沾黏部21及被沾黏部22，沾黏部21设置于第一连接部14内侧表面，被沾黏部22设置于第二连接部15外侧表面，当然开合组件2可因应不同实施例将魔鬼毡更换为黏扣带或按扣组。

该弹性束缚件3设置于上述鞋体1内侧，对应于人体脚踝部位的位置，且该弹性束缚件3为弹性卷尺、塑料弹性骨架、金属弹性骨架或组合式机械骨架等可伸缩的束缚件，于本实施例中，该弹性束缚件3为弹性卷尺。

于穿戴时，将穿着鞋子的人体足部从鞋体1的上开口111，由上而下穿套进入鞋体1内，或将鞋体1侧方的第一连接部14及第二连接部15扳开，使鞋体1展开，再直接包覆于穿着鞋子的人体足部外侧，让人体小腿部位位于鞋领部11内，且鞋领部11上缘的上开口111束缚定位于人体小腿处，避免雨水由上开口111侵入鞋体1内部，而人体足部所穿着的鞋子则位于鞋型部12内，此时，穿置于鞋型部12内的鞋子外缘塞入鞋型部12的皱褶环状带121内，而相互紧配合形成固定，鞋子的底部则透过皱褶环状带121底部的下开口122，露出于鞋体1外，再藉由开合组件2的沾黏部21沾黏被沾黏部22，使第一连接部14迭合黏贴于第二连接部15外侧表面连接形成定位，以将鞋体1束套、包覆于人体小腿部位，而鞋型部12的上缘则受弹性束缚件3束缚紧密结合于人体脚踝部位，以避免行走时产生松动滑移的情形，并使鞋型部12确实包覆于穿戴者穿着的鞋子外部，避免雨水沾湿穿戴者的鞋袜及裤管，让穿戴者于行走时，可直接藉由露出于鞋体1外的鞋底接触于地面，而非习知接触于雨鞋内底，以避免穿置入的鞋子底部与平滑的鞋套内底因为摩擦力不足而打滑，导致穿戴者容易发生滑倒或扭伤脚踝等意外，且于脱卸时，仅需将第一连接部14扳离第二连接部15，即可解除鞋体1与人体小腿部位的束缚状态。

请参阅图4所示，由图中可清楚看出，该鞋体1的皱褶环状带121具有多层的皱褶，以供穿戴者可因应不同的鞋子外型，剪裁皱褶环状带121的皱折作微调。

是以，本实用新型可解决现有技术中的问题与缺失，其关键技术在于：

(一)利用包覆方式将雨鞋的鞋体1束套于人体足部及其穿着的鞋子外侧，防止雨水沾湿穿戴者的鞋袜及裤管，以达到快速穿脱的效果。

(二)利用鞋体1的无底设计，让穿戴鞋子的人体足部穿置于鞋体1内后，该鞋子底部可直接透过鞋体1底部的下开口122露出于鞋体1外，并直接接触于地面，而非习知接触于雨鞋内底，以提升整体防滑的安全效果。

以上说明对本实用新型而言只是说明性的，而非限制性的，本领域普通技术人员理解，在不脱离以下所附权利要求所限定的精神和范围的情况下，可做出许多修改，变化，或等效，但都将落入本实用新型的保护范围内。
