本实用新型是一种可自动报警的鞋子,属于自动报警鞋子领域。
背景技术:
青少年及儿童由于自我保护能力和对社会的分辨能力较差,属于易走失人群。每 天都有青少年儿童走失的案件发生,他们或被拐卖,或被绑架,处于危险境地。还有一些人 群由于患有精神类疾病而易走失,使他们的家人每天处于担忧之中。目前市场上已有 GPS 追踪设备出售,用于查询被监护人员的时实位置信息。但这 些 GPS 追踪设备不仅大多携带不方便且容易丢失,而且产品功能单一,仅仅只是追踪监护 人员的位置,却无法主动地向监护人员告警,进而降低了设备的监控能力。有鉴于此,本发明人专门设计了一种防止儿童走失的鞋子,本案由此产生。
现有技术公开了申请号为:201420508911.0的一种防止儿童走失的鞋 子,包括鞋子本体和移动监控系统,移动监控系统 安装在鞋子本体上,移动监控系统包括单片机中 央控制器、GPS 导航定位模块、GSM/GPRS 网络通讯 模块、报警装置、自动拨号模块和移动电话;单片机中央控制器的输入端连接 GPS 导航定位模块,其输出端分别连接GSM/GPRS网络通讯模块、报警 装置和自动拨号模块,GSM/GPRS 网络通讯模块与 移动电话信号连接。但是本实用新型无法及时将危险信号传输出去,只能等到找不到人时才能发现,无法通过本人自己及时报警不方便使用。
技术实现要素:
针对现有技术存在的不足,本实用新型目的是提供一种可自动报警的鞋子,其结构包括鞋底、鞋面、鞋套、内里、鞋舌、鞋带、自动报警器,所述鞋底设于鞋面下方,所述鞋面与鞋舌相连接,所述鞋套与鞋面相连接,所述内里设于鞋面内里,所述鞋舌设于自动报警器侧边,所述鞋带设于鞋舌上方,所述自动报警器与鞋面相连接,所述鞋面设有透气网面,所述透气网面设于鞋面表面,所述自动报警器设有警报灯、无痕卡扣、吸铁、连接杆、无线信号接收器,所述警报灯设于自动报警器表面,所述无痕卡扣与鞋面相连接,所述吸铁与内里相连接,所述连接杆与吸铁相连接,所述无线信号接收器与鞋面相连接。
进一步地,所述鞋底设有防撞面、橡胶防滑底。
进一步地,所述鞋底设有加厚层。
进一步地,所述防撞面与鞋面相连接。
进一步地,所述橡胶防滑底与加厚层相连接。
进一步地,所述自动报警器用于遇到危险时自动报警。
进一步地,所述透气网面起到透气作用。
本实用新型的有益效果:设有可拆卸的自动报警器,当遇到危险时,将左右脚的自动报警器触碰到一起,无线信号接收器就会自动定位报警,为人们的出行及人身安全带来保障。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显。

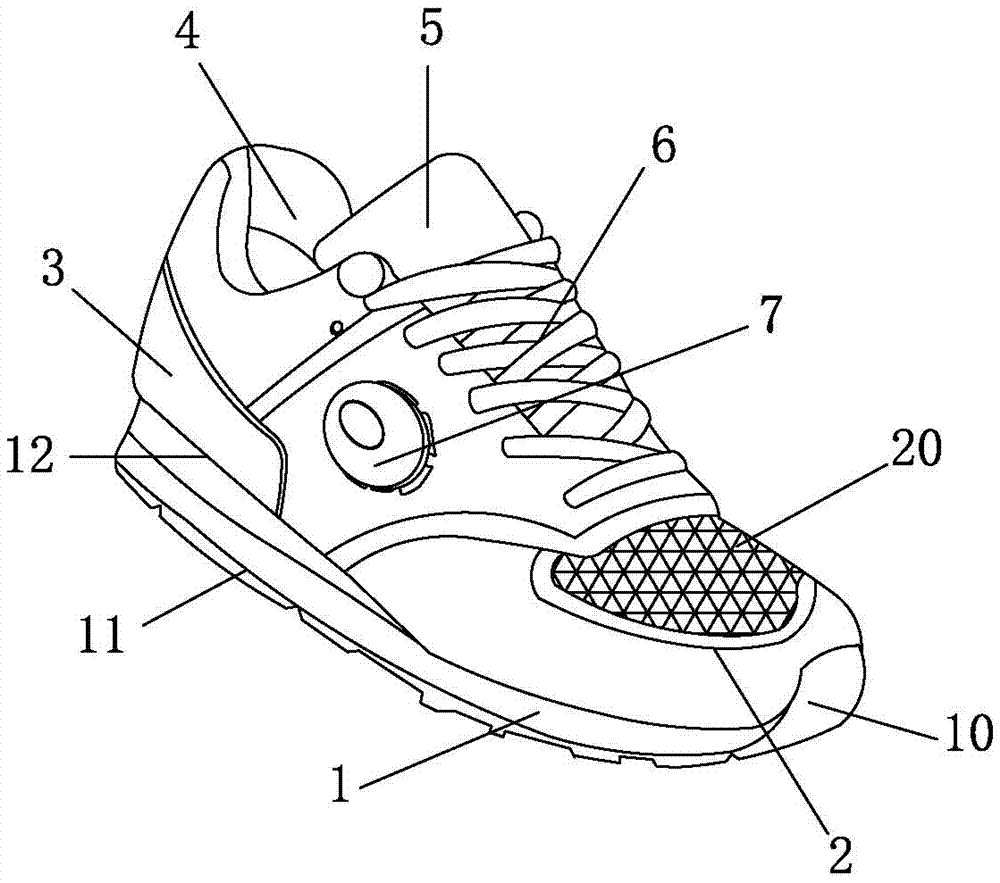

图1为本实用新型一种可自动报警的鞋子的结构示意图。
图2为本实用新型自动报警的结构示意图。
图中:鞋底-1、鞋面-2、鞋套-3、内里-4、鞋舌-5、鞋带-6、自动报警器-7、防撞面-10、橡胶防滑底-11、加厚层-12、警报灯-70、无痕卡扣-71、吸铁-72、连接杆-73、无线信号接收器-74。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
请参阅图1、图2,本实用新型提供一种可自动报警的鞋子:其结构包括鞋底1、鞋面2、鞋套3、内里4、鞋舌5、鞋带6、自动报警器7,所述鞋底1设于鞋面2下方,所述鞋面2与鞋舌5相连接,所述鞋套3与鞋面2相连接,所述内里4设于鞋面2内里,所述鞋舌5设于自动报警器7侧边,所述鞋带6设于鞋舌5上方,所述自动报警器7与鞋面2相连接,所述鞋面2设有透气网面20,所述透气网面20设于鞋面2表面,所述自动报警器7设有警报灯70、无痕卡扣71、吸铁72、连接杆73、无线信号接收器74,所述警报灯70设于自动报警器7表面,所述无痕卡扣71与鞋面2相连接,所述吸铁72与内里4相连接,所述连接杆73与吸铁72相连接,所述无线信号接收器74与鞋面2相连接,所述鞋底1设有防撞面10、橡胶防滑底11,所述鞋底1设有加厚层12,所述防撞面10与鞋面2相连接,所述橡胶防滑底11与加厚层12相连接,所述自动报警器7用于遇到危险时自动报警,所述透气网面20起到透气作用。
当用户想要使用本实用新型的时候就可以通过鞋底1与鞋面2相连接,鞋面2设于内里4外部,鞋舌5与鞋带6活动连接,防撞面10与鞋面2相连接,橡胶防滑底11与鞋底1相连接,防止走路时滑到,鞋面2上设有自动报警器7,吸铁72、连接杆73隐藏与内里4,当遇到危险时,双脚触碰,警报灯70亮起,求救信号发送成功,为营救争取时间。
本专利所述的防撞面10又名防撞条,防撞条,又称防护条、防擦条、护舷胶条、罗宾、搭带等。主要用于充气艇、冲锋舟、漂流艇、游艇以及各种水上游乐设备设施的防护。
本实用新型的鞋底1、鞋面2、鞋套3、内里4、鞋舌5、鞋带6、自动报警器7、防撞面10、橡胶防滑底11、加厚层12、警报灯70、无痕卡扣71、吸铁72、连接杆73、无线信号接收器74,部件均为通用标准件或本领域技术人员知晓的部件,其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知,本实用新型解决的问题是无法及时将危险信号传输出去,只能等到找不到人时才能发现,无法通过本人自己及时报警不方便使用,本实用新型通过上述部件的互相组合,当遇到危险时,将左右脚的自动报警器触碰到一起,无线信号接收器就会自动定位报警,为人们的出行及人身安全带来保障,具体如下所述:
所述自动报警器7设有警报灯70、无痕卡扣71、吸铁72、连接杆73、无线信号接收器74,所述警报灯70设于自动报警器7表面,所述无痕卡扣71与鞋面2相连接,所述吸铁72与内里4相连接,所述连接杆73与吸铁72相连接,所述无线信号接收器74与鞋面2相连接。
