一种新型安全帽的制作方法

本实用新型涉及劳保防护应用技术领域，具体为一种新型安全帽。

背景技术：

目前，国内在现有技术中人身头部的安全防护采用安全帽，在工业、建筑、矿工等领域，安全帽是生产作业时，必备的一个安全防护用具，现有市场上售卖的很多安全帽结构简单，造价低廉，虽然在一定程度上起到了防护的效果，但是效果不是很明显，在受重物击打时，依然能够感受到很强的撞击感，对头部造成一定的伤害，并且，安全帽的帽体是由绝缘塑料制成的整体，长时间佩戴，安全帽内腔会有一定水蒸气，弄湿了头发，所以这里设计生产一种新型安全帽，用来便于使用。

技术实现要素：

本实用新型的目的在于提供一种新型安全帽，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型安全帽，包括第一帽体、第二帽体和帽檐，所述第一帽体右端设置有套筒，所述套筒内腔转动贯穿有转动轴，所述转动轴顶端固定连接有六边形辅助块，所述转动轴底部侧壁与第二帽体固定连接，所述第一帽体与帽檐上端面左侧固定连接，所述第二帽体与帽檐上端面转动连接，所述第一帽体、第二帽体的下方设置有第一弧形网板，所述第一弧形网板固定设置在帽檐内侧侧壁，所述第一弧形网板底端面设置有弹簧，所述第一弧形网板的下方设置有第二弧形网板，所述弹簧与第二弧形网板的上端面固定连接，所述帽檐左侧底端面中部设置有回风口，所述回风口竖直向下放置，所述回风口内腔嵌套设置有驱动电机，所述驱动电机通过动力轴固定连接有扇叶，所述帽檐内腔左右两侧均设置有连通孔，所述帽檐通过连通孔与第一帽体和第二帽体内侧的空隙连通，所述帽檐右端内腔设置有电池壳，所述电池壳内腔设置有电池，所述电池设置有两组，所述电池与驱动电机电性连接。

优选的，所述第二帽体位于第一帽体的右下方，且紧密接触。

优选的，所述弹簧设置有若干组，且均匀间隔分布在第一弧形网板的底端面。

优选的，所述帽檐底端面中部两侧均设置有活动扣，所述活动扣之间连接有弹性带。

与现有技术相比，本实用新型的有益效果是：本实用新型为一种新型安全帽，通过将第一帽体与帽檐上端面左侧固定连接，第二帽体与帽檐上端面转动连接，通过转动轴带动第二帽体沿着帽檐内侧转动，使得安全帽内的通风效果良好，通过添加驱动电机，能够使得安全帽内腔的空气流通，通过在第一弧形网板与第二弧形网板之间添加若干组弹簧，能够缓冲碰撞力，保护佩戴者的头部，不影响佩戴者工作，简单实用。

附图说明

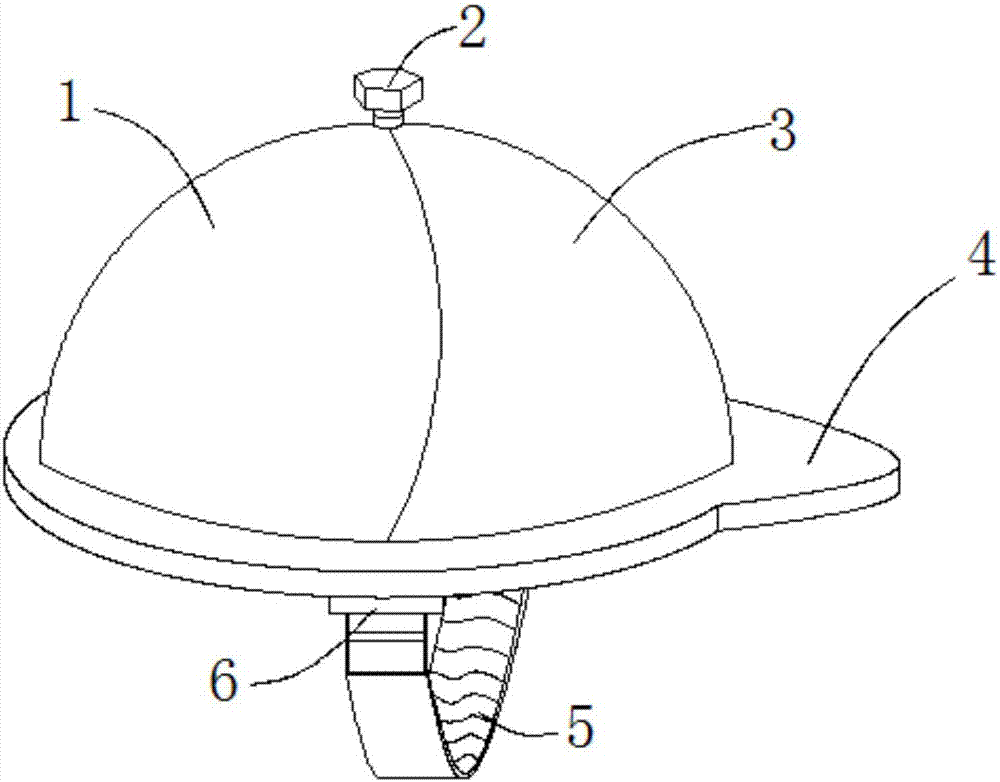

图1为本实用新型主体结构示意图；

图2为本实用新型第一帽体与第二帽体的装配结构示意图；

图3为本实用新型仰视图。

图中：1第一帽体、2六边形辅助块、3第二帽体、4帽檐、5弹性带、6活动扣、7转动轴、8套筒、9第一弧形网板、10弹簧、11连通孔、12第二弧形网板、13电池壳、14电池、15回风口、16扇叶、17驱动电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本实用和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用的限制。此外，“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或者暗示相对重要性。

本实用的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用中的具体含义。

请参阅图1-3，本实用新型提供一种技术方案：一种新型安全帽，包括第一帽体1、第二帽体3和帽檐4，所述第一帽体1右端设置有套筒8，所述套筒8内腔转动贯穿有转动轴7，所述转动轴7顶端固定连接有六边形辅助块2，所述转动轴7底部侧壁与第二帽体3固定连接，所述第二帽体3位于第一帽体1的右下方，且紧密接触，所述第一帽体1与帽檐4上端面左侧固定连接，所述第二帽体3与帽檐4上端面转动连接，第二帽体3能沿着帽檐4转动，且能与第一帽体1上下重合，所述第一帽体1、第二帽体3的下方设置有第一弧形网板9，所述第一弧形网板9固定设置在帽檐4内侧侧壁，所述第一弧形网板9底端面设置有弹簧10，所述弹簧10设置有若干组，且均匀间隔分布在第一弧形网板9的底端面，所述第一弧形网板9的下方设置有第二弧形网板12，所述弹簧10与第二弧形网板12的上端面固定连接，通过在第一弧形网板9与第二弧形网板12之间添加若干组弹簧10，能够缓冲碰撞力，不影响佩戴者工作，所述帽檐4左侧底端面中部设置有回风口15，所述回风口15竖直向下放置，所述回风口15内腔嵌套设置有驱动电机17，所述驱动电机17通过动力轴固定连接有扇叶16，所述帽檐4内腔左右两侧均设置有连通孔11，所述帽檐4通过连通孔11与第一帽体1和第二帽体3内侧的空隙连通，所述帽檐4右端内腔设置有电池壳13，所述电池壳13内腔设置有电池14，所述电池14设置有两组，所述电池14与驱动电机17电性连接，通过添加驱动电机17，能够使得安全帽内腔的空气流通，所述帽檐4底端面中部两侧均设置有活动扣6，所述活动扣6之间连接有弹性带5，利用弹性带5能将安全帽整体固定在佩戴者的头部。

工作原理：佩戴时，利用弹性带5能将安全帽整体固定在佩戴者的头部，通过将第一帽体1与帽檐4上端面左侧固定连接，第二帽体3与帽檐4上端面转动连接，通过转动轴7带动第二帽体3沿着帽檐4内侧转动，使得安全帽内的通风效果良好，通过添加驱动电机17，能够使得安全帽内腔的空气流通，通过在第一弧形网板9与第二弧形网板12之间添加若干组弹簧10，能够缓冲碰撞力，不影响佩戴者工作。
