可调节高度防磨高跟鞋的制作方法

本实用新型是涉及日常穿戴领域，具体的说是可调节高度防磨高跟鞋。

背景技术：

在人们日常生活中，由于同一人的两只脚的大小存在差异，因此常常出现无法完美适应一双鞋，而传统的适应尺码的鞋垫因为无法定制，导致使用者很难找到适合自己的尺寸，同样在高跟鞋领域，由于在鞋跟越高，对人体的伤害也会越来越高，因此需要一种更加稳定轻便的结构能够调整高跟鞋鞋跟的大小，保证在出息重要场合时能够提高鞋跟高度，在日常生活中也能合适的降低高跟鞋鞋跟高度。

技术实现要素：

本实用新型要解决的技术问题是提供可调节高度防磨高跟鞋，该种高跟鞋能够根据每只脚的大小适应人为调整鞋子的大小，也可以根据穿戴者的需求随时随地的快速调节鞋跟的高度，且要保证可升降结构的稳定性和轻便性。

为解决上述技术问题，本实用新型采用的技术方案为：

可调节高度防磨高跟鞋，其特征是：包括鞋体，所述的鞋体的底面后方设置有鞋跟，所述的鞋跟的上侧面通过可升降装置与鞋体的底面固定连接，所述的鞋体后套内侧面安装有大小适应性装置，所述的鞋体的底面前面为硬质鞋底，所述的鞋体的底面中央位置为柔质鞋底，所述的可升降装置包括上支臂和两对下支臂，所述的上支臂包括一对上三角支臂和一对上直支臂，所述的每条上三角支臂和每条上直支臂均和一条下支臂通过转轴可转动连接，所述的上支臂和下支臂的连接处的外侧面均安装固定有螺纹挡板，所述的每个螺纹挡板中央位置均开有螺纹孔，所述的四片螺纹挡板由一根螺纹杆穿过连接，所述的螺纹杆一端固定安装有可转动的升降开关，所述的大小适应性装置通过卡扣固定在后套的内侧面上，所述的卡扣的内部安装有多层组合垫，所述的多层组合垫与鞋子的后套大小形状完全契合。

为优化上述实用新型，采取的具体措施还包括：

所述的上三角支臂和上直支臂均通过转轴与鞋底铰接。

所述的下支臂均通过转轴与鞋跟铰接，所述的鞋跟侧面开有供下支臂臂端转动的空间槽。

所述的升降开关为一片金属薄板。

所述的柔质鞋底由软橡胶制成，所述的硬质鞋底由硬塑料制成。

所述的多层组合垫由多层耐磨硅胶层组合而成，所述的相邻的耐磨硅胶层通过可撕胶粘合在一起。

该种可调节高度防磨高跟鞋通过可升降装置调节鞋跟的高度，可升降装置通过转动升降开关带动螺纹杆转动，螺纹杆的转动会缩短相对的两对支臂之间的距离，上下支臂的铰接处会相对转动，并向内移动，此时可将可升降装置的高度提高。同理，当螺纹杆向反方向转动时会扩大相对的两对支臂之间的距离，上下支臂的铰接处会相对转动，并且会向外移动，此时会降低可升降装置上下之间的距离。

鞋底前端采用硬塑料作为材料，因为前方的鞋底不会发生形变，采用支撑能力较强的硬塑料作为材料可以给予穿戴者较好的支撑，鞋底的中段采用软橡胶作为材料，因为鞋底的中段作为鞋子前后的连接段在鞋跟高度变化的时候会不断发生形变，因此需要柔性材料作为过渡，同时柔性材料可以紧密贴合穿戴者的脚底，提高舒适度。

鞋子的后套内侧面通过卡扣固定连接有多层组合垫，其中多层组合垫由多层通过可撕胶粘合在一起的耐磨硅胶层组成，由于人们的每只脚的大小都不同，因此根根据实际脚的大小，撕去适当层数的耐磨硅胶层，找到合适的厚度，由于硅胶垫的材质柔软，可以提高舒适度。

附图说明

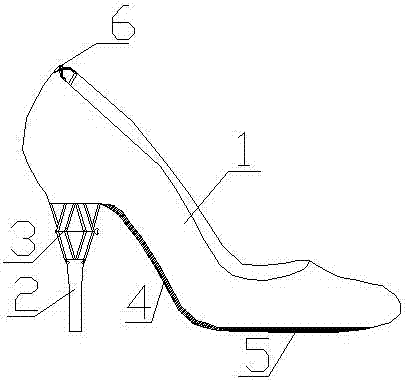

图1为本实用新型可调节高度防磨高跟鞋的结构原理图。

图2为本实用新型可调节高度防磨高跟鞋大小适应性装置的结构原理图。

图3为本实用新型可调节高度防磨高跟鞋可升降装置的结构原理图。

图例说明：1、鞋体；2、鞋跟；3、可升降装置；4、柔质鞋底；5、硬质鞋底；6、大小适应性装置；7、卡扣；8、多层组合垫；9、耐磨硅胶层；10、上三角支臂；11、下支臂；12、上直支臂；13、螺纹挡板；14、升降开关；15、螺纹杆；16、转轴。

具体实施方式

以下结合说明书附图和具体优选的实施例对本实用新型作进一步描述。

可调节高度防磨高跟鞋，其特征是：包括鞋体1，所述的鞋体1的底面后方设置有鞋跟2，所述的鞋跟2的上侧面通过可升降装置3与鞋体1的底面固定连接，所述的鞋体1后套内侧面安装有大小适应性装置6，所述的鞋体1的底面前面为硬质鞋底5，所述的鞋体1的底面中央位置为柔质鞋底4，所述的可升降装置3包括上支臂和两对下支臂11，所述的上支臂包括一对上三角支臂10和一对上直支臂12，所述的每条上三角支臂10和每条上直支臂12均和一条下支臂11通过转轴可转动连接，所述的上支臂和下支臂的连接处的外侧面均安装固定有螺纹挡板13，所述的每个螺纹挡板13中央位置均开有螺纹孔，所述的四片螺纹挡板13由一根螺纹杆15穿过连接，所述的螺纹杆15一端固定安装有可转动的升降开关14，所述的大小适应性装置6通过卡扣7固定在后套的内侧面上，所述的卡扣7的内部安装有多层组合垫8，所述的多层组合垫8与鞋子的后套大小形状完全契合。

本实施例中，三角支臂10和上直支臂12均通过转轴与鞋底铰接。

本实施例中，下支臂11均通过转轴16与鞋跟2铰接，所述的鞋跟2侧面开有供下支臂11臂端转动的空间槽。

本实施例中，升降开关14为一片金属薄板。

本实施例中，柔质鞋底4由软橡胶制成，所述的硬质鞋底5由硬塑料制成。

本实施例中，多层组合垫8由多层耐磨硅胶层9组合而成，所述的相邻的耐磨硅胶层9通过可撕胶粘合在一起。

该种可调节高度防磨高跟鞋通过可升降装置3调节鞋跟的高度，可升降装置3通过转动升降开关14带动螺纹杆15转动，螺纹杆15的转动会缩短相对的两对支臂之间的距离，上下支臂的铰接处会相对转动，并向内移动，此时可将可升降装置3的高度提高。同理，当螺纹杆15向反方向转动时会扩大相对的两对支臂之间的距离，上下支臂的铰接处会相对转动，并且会向外移动，此时会降低可升降装置上下之间的距离。

鞋底前端采用硬塑料作为材料，因为前方的鞋底不会发生形变，采用支撑能力较强的硬塑料作为材料可以给予穿戴者较好的支撑，鞋底的中段采用软橡胶作为材料，因为鞋底的中段作为鞋子前后的连接段在鞋跟高度变化的时候会不断发生形变，因此需要柔性材料作为过渡，同时柔性材料可以紧密贴合穿戴者的脚底，提高舒适度。

鞋子的后套内侧面通过卡扣7固定连接有多层组合垫8，其中多层组合垫8由多层通过可撕胶粘合在一起的耐磨硅胶层9组成，由于人们的每只脚的大小都不同，因此根根据实际脚的大小，撕去适当层数的耐磨硅胶层9，找到合适的厚度，由于硅胶垫的材质柔软，可以提高舒适度。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，应视为本实用新型的保护范围。
