自站立式拐杖的制作方法

本实用新型涉及一种老年人日用品技术领域，尤其涉及一种能够防倾倒的自站立式拐杖。

背景技术：

老年人、腿脚不便利的患者，由于行动不便，需要借助拐杖。目前使用的拐杖结构简单，一般仅设有一根辊体和手柄，当不使用时，将拐杖依靠在墙边或其它物体上，但有时候放置不牢固，拐杖很容易歪倒，老年人、腿脚不便利的患者弯腰捡拾困难，因此使用不方便。另外，目前的拐杖仅依靠辊体的下端与地面接触，接触面积小，容易歪倒，使用安全性降低。

技术实现要素：

本实用新型所要解决的技术问题是提供一种使用安全、收放简单的自站立式拐杖。

为解决上述技术问题，本实用新型的技术方案是：自站立式拐杖，包括中空结构的杖杆，所述杖杆的下端均布有至少三个通孔，各所述通孔与所述杖杆的内腔连通设置，所述杖杆内滑动安装有支腿安装板，所述支腿安装板侧壁上布置有分别延伸至各所述通孔外侧的支腿铰接座，各所述支腿铰接座上对应铰接安装有支撑腿，所述支腿安装板下方的所述杖杆内固定安装有支腿支撑板，所述支腿支撑板侧壁上布置有分别延伸至各所述通孔外侧的支臂铰接座，所述支臂铰接座上对应铰接有支撑臂，所述支撑臂的另一端铰接于所述支腿支撑板上，所述支腿安装板顶端连接有支腿收紧装置，所述支腿安装板底端连接有支腿释放装置，所述支腿释放装置连接有操作杆，所述操作杆转动安装于所述杖杆的顶部，所述杖杆的顶端还固定安装有手柄，所述手柄上设有操作杆锁紧装置。

作为优选的技术方案，所述支腿收紧装置包括固定安装于所述杖杆内腔中的固定板，所述固定板与所述支腿安装板之间连接有支腿收紧拉簧。

作为优选的技术方案，所述支腿释放装置包括安装在所述支腿安装板与所述支腿支撑板之间的释放滑轮，所述固定板上方的所述杖杆内安装有调向滑轮，围绕所述释放滑轮和所述调向滑轮设有释放拉绳，所述释放拉绳下端固定在所述支腿安装板的底端，所述释放拉绳的上端穿过所述杖杆的侧壁连接至所述操作杆。

作为优选的技术方案，贯穿所述杖杆的侧壁设有绳孔，所述绳孔的孔壁上设有减少摩擦的弧形凸起环。

作为优选的技术方案，所述操作杆锁紧装置包括设置在所述手柄顶部用于容纳所述操作杆的杆槽，所述杆槽的一侧壁上滑动安装有用于防止所述操作杆起撬的挡块。

作为优选的技术方案，所述手柄的侧壁上对应所述挡块设有滑槽，所述滑槽内设有连接所述挡块的连接杆，所述连接杆顶端连接有推块，所述推块设于所述手柄的上方，所述连接杆两侧相对设有限位凹口，所述滑槽的内壁上相对设有与各所述限位凹口对应配合的锁紧橡胶条。

由于采用了上述技术方案，本实用新型的有益效果是：支腿收紧装置控制各支撑腿进行收起，支腿释放装置将各支撑腿打开，支撑腿在支腿收紧装置和支腿释放装置的控制下能够收起或呈支撑状态，支撑腿释放时增加拐杖与地面的接触点，加强使用的稳定性，还能使拐杖不借助其它物体就能够竖立放置，不会产生倾倒现象，方便老年人和腿脚不方便的康复患者使用。

附图说明

以下附图仅旨在于对本实用新型做示意性说明和解释，并不限定本实用新型的范围。其中：

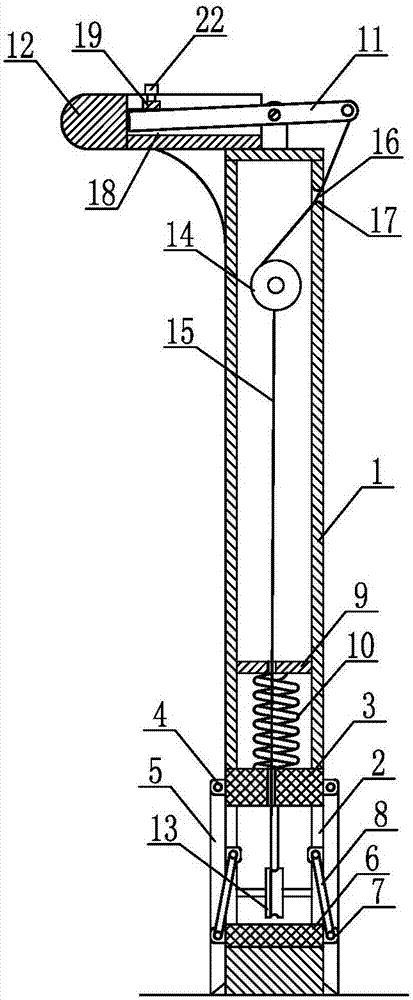

图1是本实用新型实施例防倾倒支腿释放时的结构示意图；

图2是本实用新型实施例防倾倒支腿收起时的结构示意图；

图3是本实用新型实施例手柄的俯视图；

图4是本实用新型实施例挡块及相关部分的结构示意；

图中：1-杖杆；2-通孔；3-支腿安装板；4-支腿铰接座；5-支撑腿；6-支腿支撑板；7-支臂铰接座；8-支撑臂；9-固定板；10-支腿收紧拉簧；11-操作杆；12-手柄；13-释放滑轮；14-调向滑轮；15-释放拉绳；16-绳孔；17-弧形凸起环；18-杆槽；19-挡块；20-滑槽；21-连接杆；22-推块；23-锁紧橡胶条。

具体实施方式

下面结合附图和实施例，进一步阐述本实用新型。在下面的详细描述中，只通过说明的方式描述了本实用新型的某些示范性实施例。毋庸置疑，本领域的普通技术人员可以认识到，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，附图和描述在本质上是说明性的，而不是用于限制权利要求的保护范围。

如图1和图2所示，自站立式拐杖，包括中空结构的杖杆1，可以在所述杖杆1底端固定连接有防滑垫，所述防滑垫可以防止所述杖杆1底端在地面上产生打滑现象，增加所述杖杆1与地面之间的摩擦力，使用更加安全。所述杖杆1的下端均布有至少三个通孔2，各所述通孔2与所述杖杆1的内腔连通设置，所述杖杆1内滑动安装有支腿安装板3，所述支腿安装板3侧壁上布置有分别延伸至各所述通孔2外侧的支腿铰接座4，各所述支腿铰接座4上对应铰接安装有支撑腿5，所述支撑腿5可以沿着所述支腿铰接座4转动，从而方便的收起或撑开，使用方便。

所述支腿安装板3下方的所述杖杆1内固定安装有支腿支撑板6，所述支腿支撑板6侧壁上布置有分别延伸至各所述通孔2外侧的支臂铰接座7，所述支臂铰接座7上对应铰接有支撑臂8，所述支撑臂8的另一端铰接于所述支腿支撑板6上，所述支撑臂8两端均转动安装，以便于适应所述支撑腿5收放时产生的转动，所述支撑臂8主要用于对所述支撑腿5进行支撑和限位，固定所述支撑腿5撑开时的角度，防止所述支撑腿5承受压力时开度过大，使用更加安全。

所述支腿安装板3顶端连接有支腿收紧装置，所述支腿收紧装置包括固定安装于所述杖杆1内腔中的固定板9，所述固定板9与所述支腿安装板3之间连接有支腿收紧拉簧10。所述支腿收紧拉簧10拉动所述支腿安装板3远离所述支腿支撑板6，使所述支撑腿5呈现并拢的状态，以便于在不使用所述支撑腿5时，将各所述支撑腿5收起。

如图1、图2、图3和图4所示，所述支腿安装板3底端连接有支腿释放装置，所述支腿释放装置连接有操作杆11，所述操作杆11转动安装于所述杖杆1的顶部，所述杖杆1的顶端还固定安装有手柄12，所述手柄12上设有操作杆锁紧装置。

其中，所述支腿释放装置包括安装在所述支腿安装板3与所述支腿支撑板6之间的释放滑轮13，所述固定板9上方的所述杖杆1内安装有调向滑轮14，围绕所述释放滑轮13和所述调向滑轮14设有释放拉绳15，所述释放拉绳15下端固定在所述支腿安装板3的底端，所述释放拉绳15的上端穿过所述杖杆1的侧壁连接至所述操作杆11。当需要将所述支撑腿5撑开时，下压所述操作杆11的端部，利用所述操作杆11起撬所述释放拉绳15，在所述释放滑轮13和所述调向滑轮14的配合下，实现所述支腿安装板3的下拉，所述支腿安装板3的下行过程中，配合所述支撑臂8将所述支撑腿5撑开，增加拐杖与地面的接触点，提高拐杖的稳定性，使拐杖能够保持自站立的状态，避免拐杖倾倒，方便老人使用。

贯穿所述杖杆1的侧壁设有绳孔16，所述绳孔16的孔壁上设有减少摩擦的弧形凸起环17，可以防止所述释放拉绳15产生磨损，所述弧形凸起环17可以设置为橡胶结构的软环且耐磨，防磨效果更好。

本实施例的所述操作杆锁紧装置包括设置在所述手柄12顶部用于容纳所述操作杆11的杆槽18，所述杆槽18的一侧壁上滑动安装有用于防止所述操作杆11起撬的挡块19，当所述操作杆11下压后，会进入至所述杆槽18内，此时通过所述挡块19的作用，所述操作杆11便被限位主，防止由于所述支腿收紧拉簧10的作用，使所述支撑腿5自动回位，从而保证所述支撑腿5移至呈现撑开的支撑状态。

具体地，所述手柄12的侧壁上对应所述挡块19设有滑槽20，所述滑槽20内设有连接所述挡块19的连接杆21，所述连接杆21顶端连接有推块22，所述推块22设于所述手柄12的上方，所述连接杆21两侧相对设有限位凹口，所述滑槽20的内壁上相对设有与各所述限位凹口对应配合的锁紧橡胶条23。推动所述推块22，可以通过所述连接杆21带动所述挡块19朝向所述杆槽18移动，对所述操作杆11进行限位固定，所述锁紧橡胶条23的设置能够实现所述连接杆21的位置锁定，防止所述连接杆21带动所述推杆自动回位，由于所述锁紧橡胶条23是软体结构，在操作时稍微用力推动所述推块22即可实现所述连接杆21的前进或后退移动。

本实用新型的支腿收紧装置控制各支撑腿5进行收起，支腿释放装置将各支撑腿5打开，支撑腿5在支腿收紧装置和支腿释放装置的控制下能够收起或呈支撑状态，支撑腿5释放时增加拐杖与地面的接触点，加强使用的稳定性，还能使拐杖不借助其它物体就能够竖立放置，不会产生倾倒现象，方便老年人和腿脚不方便的康复患者使用。

以上显示和描述了本实用新型的基本原理、主要特征及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
