中帮固定操作台的制作方法

本实用新型涉及一种中帮固定操作台，属于鞋子加工操作设备技术领域。

背景技术：

中帮是鞋子的重要组成部件，其生产质量的好坏影响着整个鞋子的质量。在现有的鞋子生产过程中，中帮的固定处理不灵活，中帮生产的效率低下。

技术实现要素：

本实用新型为了克服现有技术存在的不足，提供一种中帮固定操作台。

本实用新型通过采取以下技术方案予以实现：

一种中帮固定操作台，包括支撑架、操作台、反射镜、固定柱和两个限位柱，操作台固定在支撑架上，反射镜固定在支撑架上并位于操作台的前下方，固定柱和两个限位柱均固定在操作台上，两个限位柱对称位于固定柱的两侧并与固定柱呈三角形分布。

优选的是，所述固定柱和两个所述限位柱在所述操作台上呈钝角三角形分布。

优选的是，所述反射镜通过支撑臂固定在所述支撑架上。

优选的是，所述支撑臂呈弧状。

优选的是，所述中帮固定操作台还包括升降机构，所述操作台通过升降机构固定在所述支撑架上。

与现有技术相比较，本实用新型的有益效果是：本实用新型将固定柱和两个限位柱呈三角形固定在操作台上，将中帮通过鞋楦转动固定在固定柱上并利用限位柱对中帮进行限位，同时利用反射镜对中帮进行反射，可对在固定柱上的中帮进行转动操作，有效地提高鞋子的生产效率，且本实用新型结构简单，操作方便，适用性广。

附图说明

图1是本实用新型的中帮固定操作台的整体结构示意图；

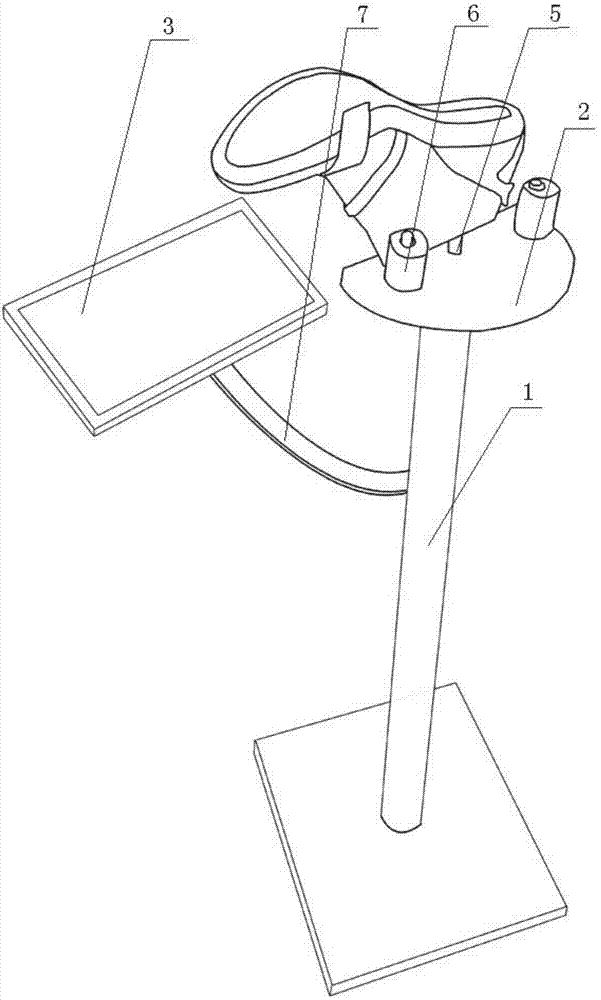

图2是本实用新型的中帮固定操作台的使用结构示意图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作详细描述。

如图1所示，一种中帮固定操作台包括支撑架1、操作台2、反射镜3、升降机构4、固定柱5和两个限位柱6，操作台2通过升降机构4固定在支撑架1上，反射镜3通过弧状的支撑臂7固定在支撑架1上并位于操作台2的前下方，固定柱5和两个限位柱6均固定在操作台2上，两个限位柱6对称位于固定柱5的两侧并与固定柱5呈三角形分布，其中，所述固定柱5和两个所述限位柱6在所述操作台2上呈钝角三角形分布；升降机构4采用常用的限位滑动机构或其他升降部件，只要能实现调理操作台的高度即可。本实用新型将固定柱和两个限位柱呈三角形固定在操作台上，将中帮通过鞋楦转动固定在固定柱上并利用限位柱对中帮进行限位，同时利用反射镜对中帮进行反射，中帮可以在固定柱上转动，可对中帮的不同部件进行加工，有效地提高鞋子的生产效率。

以上均为本实用新型的较佳实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种改变和变化。凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
