一种皮鞋快速烘干机的制作方法

文档序号:12926312阅读:312来源:国知局
一种皮鞋快速烘干机的制作方法与工艺

本实用新型涉及制鞋工艺领域,具体的说是一种皮鞋快速烘干机。



背景技术:

皮鞋的整个生产线需要的生产设备比较多,每道工序需要不同的设备参与,整个生产线一般包括钳段流水线、后处理流水线、贴底流水线和整理流水线;在皮鞋生产过程中,由于胶粘剂和固化剂的溶剂挥发之后才能形成结层,通过加热烘干可促进溶剂的发挥、缩短在制时间,同时也烘干排除胶层水分;根据各地的气温、空气湿度和被粘物的材料性能灵活的制定烘干活化条件、时间;

特别是皮鞋的鞋底粘接的情况下,如果不充分接触粘接,会产生气泡,这样会严重影响皮鞋的质量。



技术实现要素:

为了弥补以上不足,本实用新型提供了一种皮鞋快速烘干机,以解决上述背景技术中的问题。

本实用新型的技术方案是:

一种皮鞋快速烘干机,包括鞋楦、机箱与加热器,所述机箱内设有加热器,所述机箱顶部设有液压装置,所述液压装置的伸缩杆延伸进机箱内,所述伸缩杆底部固定有压力架,所述压力架下方设有传输装置,所述压力架底部的压力板两侧设有热吹风装置,所述传输装置上方机箱内靠近出口处设有感应器。

作为优选的技术方案,所述传输装置包括传送带与托板,所述托板上设有相互平行间隔的隔板。

作为优选的技术方案,所述隔板之间的间隔空隙大小大于皮鞋的长度。

作为优选的技术方案,所述托板前端设有信号发射器。

作为优选的技术方案,所述热吹风装置包括喷气管与热风机,所述喷气管位于所述压力板两侧,所述喷气管向靠近传输装置方向倾斜。

作为优选的技术方案,所述感应器与数据处理器电性连接,所述数据处理器分别电性连接液压控制器与吹风控制器,所述液压控制器电性连接液压装置,所述吹风控制器电性连接热吹风装置的热风机。

作为优选的技术方案,所述压力架包括连接板、压力柱与压力板,所述连接板一侧面中央与所述伸缩杆固定连接,所述连接板的另一侧通过所述压力柱与所述压力板固定连接,所述压力板相对两侧为中空部,所述压力板中间部位为压力部,所述中空部分别与所述热吹风装置的喷气管、热风机连通。

由于采用了上述技术方案,一种皮鞋快速烘干机,包括鞋楦、机箱与加热器,所述机箱内设有加热器,所述机箱顶部设有液压装置,所述液压装置的伸缩杆延伸进机箱内,所述伸缩杆底部固定有压力架,所述压力架下方设有传输装置,所述压力架底部的压力板两侧设有热吹风装置,所述传输装置上方机箱内靠近出口处设有红外感感应器,该实用新型能够避免鞋底粘接出现气泡,同时加快皮鞋烘干,而且加热温度均匀,使粘接时间缩短,提高工作效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

图1为本实用新型实施例的结构示意图;

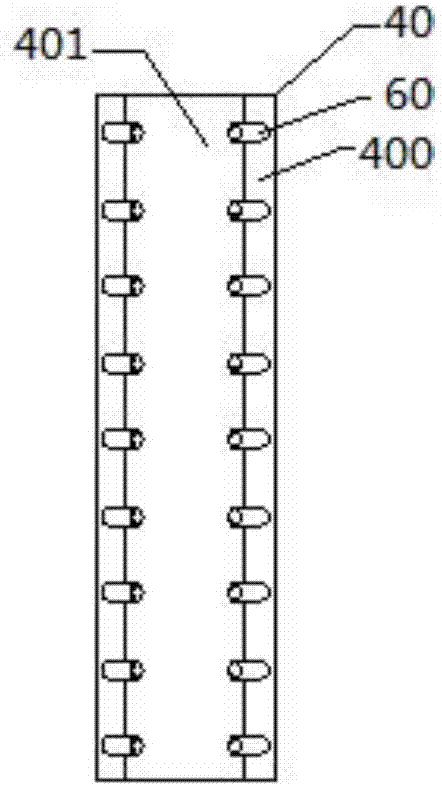

图2为本实用新型实施例的压力板结构示意图;

其中:1-机箱;2-加热器;3-液压装置;30-伸缩杆;4-压力架;40-压力板;400-中空部;401-压力部;41-连接板;42-压力柱;5-传输装置;50-传送带;51-托板;510-隔板;6-热吹风装置;60-喷气管;61-热风机;7-感应器;8-信号发射器;9-鞋楦。

具体实施方式

下面结合附图和具体实施例进一步说明本实用新型。

如图1和图2所示,一种皮鞋快速烘干机,包括鞋楦9、机箱1与加热器2,所述机箱1内设有加热器2,所述机箱1顶部设有液压装置3,所述液压装置3的伸缩杆30延伸进机箱1内,所述伸缩杆30底部固定有压力架4,所述压力架4下方设有传输装置5,所述压力架4底部的压力板40两侧设有热吹风装置6,所述传输装置5上方机箱1内靠近出口处设有感应器7。

作为优选的技术方案,所述传输装置5包括传送带50与托板51,所述托板51上设有相互平行间隔的隔板510。

作为优选的技术方案,所述隔板510之间的间隔空隙大小大于皮鞋的长度。

作为优选的技术方案,所述托板51前端设有信号发射器8。

作为优选的技术方案,所述热吹风装置6包括喷气管60与热风机61,所述喷气管60位于所述压力板40两侧,所述喷气管60向靠近传输装置5方向倾斜。

作为优选的技术方案,所述感应器7与数据处理器电性连接,所述数据处理器分别电性连接液压控制器与吹风控制器,所述液压控制电性连接液压装置3,所述吹风控制器电性连接热吹风装置6的热风机61。

作为优选的技术方案,所述压力架4包括连接板41、压力柱42与压力板40,所述连接板41一侧面中央与所述伸缩杆30固定连接,所述连接板41的另一侧面通过所述压力柱42与所述压力板40固定连接,所述压力板40相对两侧为中空部400,所述压力板40中间部位为压力部401,所述中空部400分别与所述热吹风装置6的喷气管60、热风机61连通。

工作流程:当托板51带涂胶皮鞋送入机箱1内,进行烘干,当机箱1内感应器7接触到托板前段信号发射器8发出的信号,传输装置停止传送,同时液压装置3下压,带动压力架4的压平板40压实皮鞋内的鞋楦9,紧密压实,避免鞋底涂胶接触气泡,影响质量,而且,热吹风装置6的热风机61将热风通过喷气管60直接对皮鞋鞋底粘胶接触区吹送热风,让其粘接时间大大缩短,提高工作效率,粘接完成,热吹风装置6关闭,液压装置3上升,传输装置继续工作。
