一种伞面为9K的三折伞的制作方法

本实用新型涉及伞技术领域，具体为一种伞面为9K的三折伞。

背景技术：

伞是一种提供阴凉环境或遮蔽雨、雪的工具。中国是世界上最早发明雨伞的国家，伞是中国劳动人民一个重要的创造。当时被人们称之为"簦"。上至皇帝出行的黄色罗伞，下至百姓的避雨工具，可以说伞与人们的生活息息相关。受中国文化影响，亚洲许多国家很早就有使用伞的传统，而欧洲至16 世纪才开始风靡中国伞，伞的制作材料通常包括了具延展性的布料，和其它可用作骨架的材料与缠线。使用时以手将之举起，虽然伞在最初发明时的主要目的，是用来阻挡阳光，现有技术中的伞一般只带有伞面、伞骨架以及伞中棒，雨天在风比较大的时候，伞面由于面积比较小，难以起到很好的避雨效果，为此我们提出一种伞面为9K的三折伞用以解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种伞面为9K的三折伞，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种伞面为K的三折伞，包括三折伞本体，所述三折伞本体上可拆卸安装有遮雨帘子，所述遮雨帘子包括帘子顶盖以及帘子侧面，所述帘子侧面的上端与帘子顶盖一体成型，所述帘子顶盖上贯穿设有固定装置，所述固定装置与三折伞本体伞中棒的上端可拆卸连接，所述遮雨帘子与三折伞本体的伞面可拆卸连接，所述帘子侧面上贯穿设有开口，所述开口的两侧通过连接带子连接，所述开口的长度与帘子侧面的高度相等，所述连接带子的数量为二至三组，且连接带子沿开口的长度方向均匀设置。

优选的，所述帘子顶盖与三折伞本体伞面的形状以及大小均保持一致，且帘子顶盖与三折伞本体的伞面之间通过魔术贴可拆卸连接。

优选的，所述固定装置包括固定圆环与内丝螺纹筒，所述固定圆环贯穿固定在帘子顶盖的中心位置，且固定圆环套在三折伞本体的伞中棒的上端，所述三折伞本体伞中棒上端的外壁设有螺纹，所述内丝螺纹筒与螺纹螺纹连接。

优选的，所述帘子侧面的内表面固定设有绑带，所述绑带正对开口的位置。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过固定装置与魔术贴的设置，可以快速安装遮雨帘子；

2、本实用新型在风大时，系住连接带子，可以防止帘子侧面剧烈抖动；

3、本实用新型开口方便使用者呼吸空气，且当有其他人进入伞内时也会比较方便；

4、本实用新型绑带可以绑在打伞人的腰部，减少遮雨帘子的晃动。

附图说明

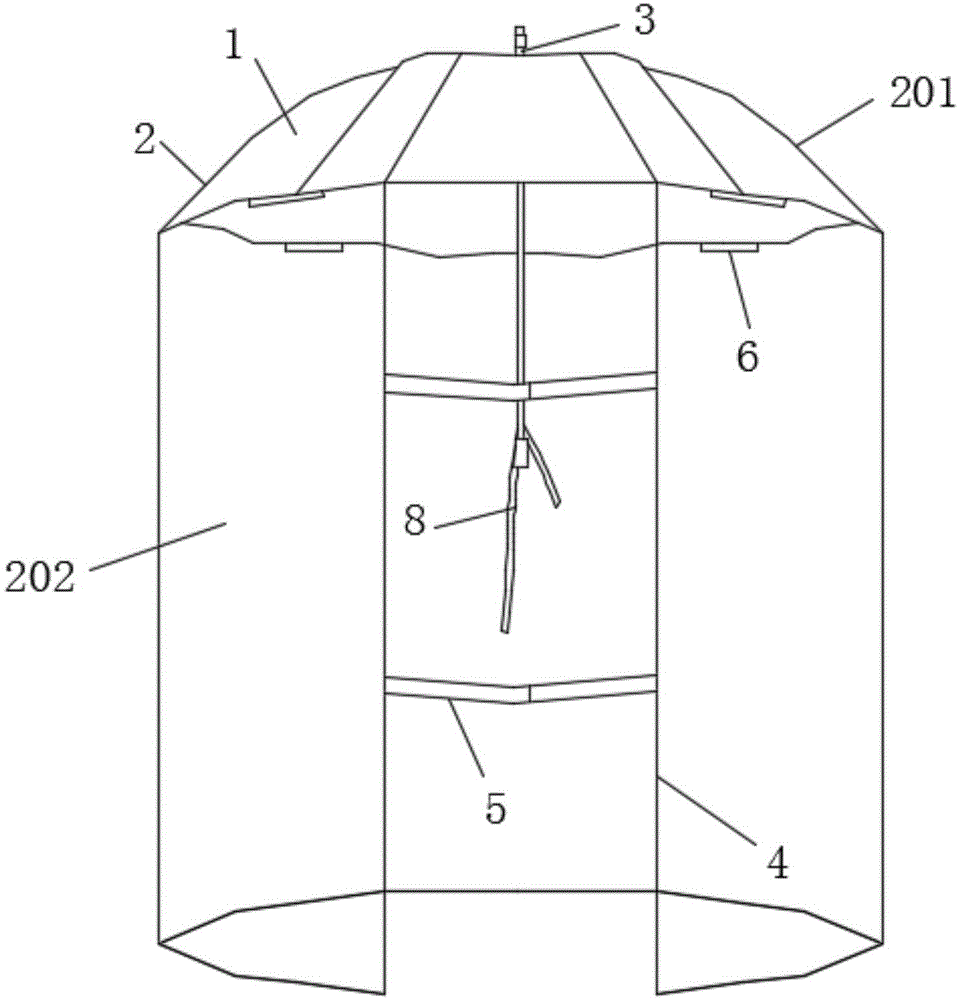

图1为本实用新型结构示意图；

图2为本实用新型俯视图；

图3为本实用新型固定装置与三折伞本体伞中棒连接结构示意图。

图中：1三折伞本体、2遮雨帘子、201帘子顶盖、202帘子侧面、3固定装置、301固定圆环、302内丝螺纹筒、4开口、5连接带子、6魔术贴、7螺纹、8绑带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种伞面为9K的三折伞，包括三折伞本体1，三折伞本体1上可拆卸安装有遮雨帘子2，遮雨帘子2包括帘子顶盖201以及帘子侧面202，帘子侧面202的上端与帘子顶盖201一体成型，帘子顶盖201上贯穿设有固定装置3，固定装置3与三折伞本体1伞中棒的上端可拆卸连接，遮雨帘子2与三折伞本体1的伞面可拆卸连接，帘子侧面202上贯穿设有开口4，开口4的两侧通过连接带子5连接。

开口4的长度与帘子侧面202的高度相等，连接带子5的数量为二至三组，且连接带子5沿开口4的长度方向均匀设置，一般雨天比较闷，开口4 方便使用者呼吸空气，且当有其他人进入伞内时也会比较方便，在风较小的时候，可以不要系住连接带子5，风大时，系住连接带子5，可以防止帘子侧面202剧烈抖动。

帘子顶盖201与三折伞本体1伞面的形状以及大小均保持一致，且帘子顶盖201与三折伞本体1的伞面之间通过魔术贴6可拆卸连接，便于对帘子顶盖201进行简单的固定，使帘子顶盖201与三折伞本体1的伞面紧密贴合。

固定装置3包括固定圆环301与内丝螺纹筒302，固定圆环301贯穿固定在帘子顶盖201的中心位置，且固定圆环301套在三折伞本体1的伞中棒的上端，三折伞本体1伞中棒上端的外壁设有螺纹7，内丝螺纹筒302与螺纹7 螺纹连接，在安装遮雨帘子2的时候，将遮雨帘子2套在三折伞本体1上，使固定圆环301套上伞中棒，再转动内丝螺纹筒302，使内丝螺纹筒302与伞中棒螺纹连接，之后将帘子顶盖201与三折伞本体1的伞面之间通过魔术贴6 连接即可。

帘子侧面202的内表面固定设有绑带8，绑带8正对开口4的位置，绑带 8可以绑在打伞人的腰部，减少遮雨帘子2的晃动。

工作原理：本实用新型在安装遮雨帘子2的时候，将遮雨帘子2套在三折伞本体1上，使固定圆环301套上伞中棒，再转动内丝螺纹筒302，使内丝螺纹筒302与伞中棒螺纹连接，之后将帘子顶盖201与三折伞本体1的伞面之间通过魔术贴6连接即可，绑带8可以绑在打伞人的腰部，减少遮雨帘子2 的晃动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
