多功能果蔬养颜机的制作方法

本发明属于家用电器技术领域，具体涉及一种多功能果蔬养颜机。

背景技术：

近些年来，随着人们生活水平和人均可支配收入的日益提高，人们越来越注重优质的健康生活和面部皮肤的保养。由于瓜果、蔬菜当中含有多种天然营养成分，利用瓜果、蔬菜进行健康养颜已逐渐成为人们追求的一种时尚。市场上有各种类型的面膜机，其功能较为单一，只能制作面膜，并且结构复杂，操作繁琐，制作出的面膜质量也难以保证。

技术实现要素：

本发明为了解决现有技术中的不足之处，提供一种结构紧凑、便于操作、功能多样、兼具制作面膜和榨取果汁的多功能果蔬养颜机。

为解决上述技术问题，本发明采用如下技术方案：多功能果蔬养颜机，包括底座、扣合在底座上的外壳和扣合在外壳顶部的透明面盖，透明面盖顶部设有果蔬进料口，果蔬进料口内插设有压料器；底座上设有面膜盘，底座侧部设有面膜盘取放口，面膜盘上设有取膜器；外壳内壁上设有安装架，安装架上设置有果蔬粉碎榨汁装置、果蔬汁液搅拌装置和两位三通阀，果蔬粉碎榨汁装置位于透明面盖和压料器下方，果蔬汁液搅拌装置底部设有位于面膜盘上方的下料口，外壳侧部设有出汁口和用于控制两位三通阀的功能旋钮，果蔬粉碎榨汁装置的出口与两位三通阀的第一个接口连通，出汁口通过出汁管与两位三通阀的第二个接口连通，两位三通阀的第三个接口垂直朝下设置并伸入到果蔬汁液搅拌装置内。

果蔬粉碎榨汁装置包括粉碎电机、滤网架、安全开关、果蔬滤网、渣盒和导流筒，导流筒位于粉碎电机上方，导流筒位于渣盒内，滤网架位于导流筒内，粉碎电机的主轴垂直向上穿过导流筒底部，粉碎电机的主轴与滤网架底部卡扣并传动连接，滤网架底部设有切削刀片，滤网架内侧部设置有顶部敞口的果蔬滤网，滤网架上端部设有导向环板，导向环板的外边缘位于渣盒顶部敞口的上方，果蔬滤网的形状为上粗下细的圆锥筒型结构，安全开关的触动端与透明面盖下端边沿接触配合，导流筒底部设有与两位三通阀的第一个接口连通的出液口；压料器下部伸入到果蔬滤网内，压料器下端与果蔬滤网底部之间具有间隙。

压料器包括呈圆筒形且顶部敞口的压筒，压筒外径与果蔬进料口的内径相当，压筒下端面均匀设有挤压凸尖，压筒侧部沿轴线方向开设有刻度，压筒上端设有封盖。

果蔬汁液搅拌装置包括储汁桶、搅拌电机和搅拌轴，搅拌电机设置在储汁桶顶部，搅拌电机的主轴垂直朝下设置，搅拌轴上端与搅拌电机的主轴同轴向传动连接，搅拌轴上设有位于储汁桶内的搅拌叶片，所述的下料口开设在储汁桶底部一侧，下料口处设有密封阀，安装架上设有用于控制密封阀启闭的驱动机构。

驱动机构包括驱动电机、滑道和滑柱，驱动电机设置在储汁桶顶部，驱动电机的主轴水平设置，驱动电机的主轴同轴向设有齿轮，滑道沿垂直方向设置在储汁桶内壁上，滑柱滑动设置在滑道内，滑柱上端穿过储汁桶顶部，滑柱下端与密封阀顶部固定连接，滑柱侧部沿垂直方向设置有齿条，齿条与齿轮啮合。

功能旋钮通过转轴与两位三通阀的动力驱动端连接。

外壳侧部设有与储汁桶顶部连通的注料孔。

采用上述技术方案，在进行榨汁作业时，通过操作功能旋钮转动到榨汁档位，转轴驱动两位三通阀，两位三通阀的第一个接口与第二个接口连通。然后手持封盖将压料器取出，将预先切成块的果蔬通过果蔬进料口放入到果蔬滤网内，将压料器放入果蔬进料口内，同时启动粉碎电机，粉碎电机带动切削刀片高速旋转将果蔬削碎，向下按压压料器，压筒下端面的挤压凸尖扎住果蔬，粉碎电机带动切削刀片高速旋转，切削刀片将果蔬削碎，在果蔬滤网的高速旋转所产生的离心力的作用下，果渣由滤网架顶部的导向环板飞出果蔬滤网落入到渣盒内，同时果汁透过果蔬滤网进入导流筒内。榨汁结束后，果汁通过出汁管流出出汁口，在出汁口接果汁即可。

若需要制作面膜，通过注料孔内加入蜂蜜、牛奶等，旋转功能旋钮到面膜档位，使两位三通阀的第一个接口与第三个接口连通，按照上述榨汁作业的工序完成后，果汁自动流入到储汁桶内，然后启动搅拌电机，搅拌电机带动搅拌轴和搅拌轴上的搅拌叶片旋转，将果汁和加入的蜂蜜、牛奶等搅拌均匀，接着驱动电机启动，驱动电机通过齿轮和齿条带动滑柱沿滑道向上移动，滑柱带动密封阀向上，下料口开启，果汁混合液落到面膜盘上，过一段时间后，通过面膜盘取放口取出面膜盘，使用取膜器将面膜取下，即可贴敷到面部使用。

以下是本发明中主要部件的功能作用：

1、压料器：主要起到配合切削刀片的高速旋转向下压填并挤压果蔬的作用。压筒下端设置的挤压凸尖起到良好防滑压制的作用，压筒取出可作为量杯使用，封盖用于封堵压筒，并起到手向下按压时舒适感更强。

2、透明面盖：在榨汁时可看到内部果蔬切削的过程，具有良好的装饰效果，在进行清理滤网架、果蔬滤网、渣盒和导流筒时可拆下，并起到及开启、关闭安全开关的作用。

3、果汁滤网：与切削刀片配合，用于榨取过滤新鲜果蔬汁。

4、切削刀片：通过粉碎电机驱动高速旋转，用于切削果蔬，用于榨取新鲜果蔬汁。

5、安全开关：若榨汁部件安装不当，透明面盖与安全开关不接触，就会阻止粉碎电机接通电源，起到安全保护的作用。

6、注料孔：向储汁桶内加入制备面膜所需的配料。

7、出汁口：饮用的果蔬汁流出。

9、面膜盘：盛接搅拌均匀的果蔬汁，摊铺成为果蔬面膜成品。

10、功能旋钮：选择榨汁或面膜功能。

11、两位三通阀：通过操控功能旋钮来驱动，两位三通阀与出汁口导通或与储汁桶导通。

12、驱动机构：用来控制密封阀的开启和关闭，通过齿轮齿条传动以及上下滑动结构实现。

综上所述，本发明选用纯天然果蔬和高纯度胶原蛋白原体，不添加任何化学成分，在制膜过程中主要是通过物理合成。因此，所制出来的面膜，完全属于纯天然面膜，具有晶莹剔透、质地柔软、水润柔滑等特点。

本发明设计合理、结构简单、结实耐用、使用寿命长、效率高、质量好，具有极强的实用性和推广价值，可为家庭或美容店所用。本发明兼具粉碎成汁、汁液搅拌和面膜成型多种功能为一体；实现了压榨饮用新鲜果蔬汁和制作果蔬美容面膜，一机多用。

本发明提倡：早上一杯新鲜果汁；晚上一张绿色果蔬面膜。由表及里、靓丽您的容颜；由里及表、康健您的身体。推崇一种健康生活的新方式。

本发明采用模块化组合，设计新颖、合理，一键式操作，具有极强的实用性和推广价值，特别适合家庭或美容店所用

本发明属于厨房小家电，其饮用新鲜果蔬汁和果蔬面膜美容的日常功能，是人们所追求的优质健康生活和美容养颜的一种时尚，尤其适合在家庭电视购物渠道快速、着力推广。

附图说明

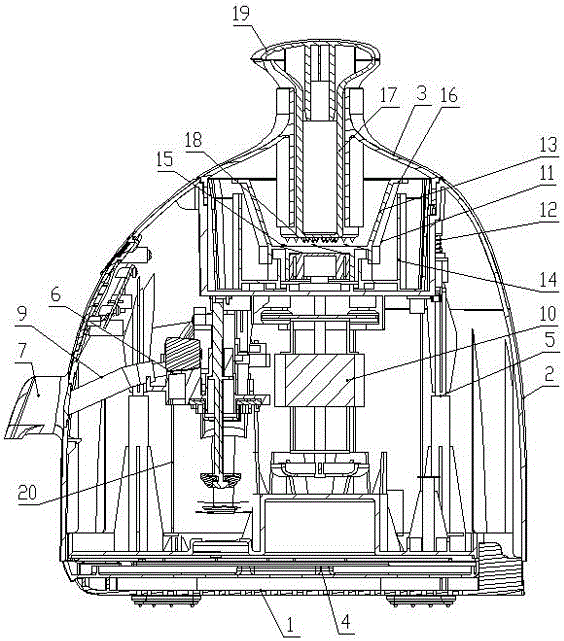

图1是本发明的结构示意图；

图2是图1中果蔬汁液搅拌装置和驱动机构的立体放大图。

具体实施方式

如图1和图2所示，本发明的多功能果蔬养颜机，包括底座1、扣合在底座1上的外壳2和扣合在外壳2顶部的透明面盖3，透明面盖3顶部设有果蔬进料口，果蔬进料口内插设有压料器；底座1上设有面膜盘4，底座1侧部设有面膜盘4取放口，面膜盘4上设有取膜器；外壳2内壁上设有安装架5，安装架5上设置有果蔬粉碎榨汁装置、果蔬汁液搅拌装置和两位三通阀6，果蔬粉碎榨汁装置位于透明面盖3和压料器下方，果蔬汁液搅拌装置底部设有位于面膜盘4上方的下料口，外壳2侧部设有出汁口7和用于控制两位三通阀6的功能旋钮8，果蔬粉碎榨汁装置的出口与两位三通阀6的第一个接口连通，出汁口7通过出汁管9与两位三通阀6的第二个接口连通，两位三通阀6的第三个接口垂直朝下设置并伸入到果蔬汁液搅拌装置内。

果蔬粉碎榨汁装置包括粉碎电机10、滤网架11、安全开关12、果蔬滤网13、渣盒14和导流筒14，导流筒14位于粉碎电机10上方，导流筒14位于渣盒14内，滤网架11位于导流筒14内，粉碎电机10的主轴垂直向上穿过导流筒14底部，粉碎电机10的主轴与滤网架11底部卡扣并传动连接，滤网架11底部设有切削刀片15，滤网架11内侧部设置有顶部敞口的果蔬滤网13，滤网架11上端部设有导向环板16，导向环板16的外边缘位于渣盒14顶部敞口的上方，果蔬滤网13的形状为上粗下细的圆锥筒型结构，安全开关12的触动端与透明面盖3下端边沿接触配合，导流筒14底部设有与两位三通阀6的第一个接口连通的出液口；压料器下部伸入到果蔬滤网13内，压料器下端与果蔬滤网13底部之间具有间隙。

压料器包括呈圆筒形且顶部敞口的压筒17，压筒17外径与果蔬进料口的内径相当，压筒17下端面均匀设有挤压凸尖18，压筒17侧部沿轴线方向开设有刻度，压筒17上端设有封盖19。

果蔬汁液搅拌装置包括储汁桶20、搅拌电机21和搅拌轴22，搅拌电机21设置在储汁桶20顶部，搅拌电机21的主轴垂直朝下设置，搅拌轴22上端与搅拌电机21的主轴同轴向传动连接，搅拌轴22上设有位于储汁桶20内的搅拌叶片23，所述的下料口开设在储汁桶20底部一侧，下料口处设有密封阀24，安装架5上设有用于控制密封阀24启闭的驱动机构。

驱动机构包括驱动电机25、滑道和滑柱26，驱动电机25设置在储汁桶20顶部，驱动电机25的主轴水平设置，驱动电机25的主轴同轴向设有齿轮27，滑道沿垂直方向设置在储汁桶20内壁上，滑柱26滑动设置在滑道内，滑柱26上端穿过储汁桶20顶部，滑柱26下端与密封阀24顶部固定连接，滑柱26侧部沿垂直方向设置有齿条28，齿条28与齿轮27啮合。

功能旋钮8通过转轴29与两位三通阀6的动力驱动端连接。

外壳2侧部设有与储汁桶20顶部连通的注料孔。

本发明在进行榨汁作业时，在进行榨汁作业时，通过操作功能旋钮8转动到榨汁档位，转轴29驱动两位三通阀6，两位三通阀6的第一个接口与第二个接口连通。然后手持封盖19将压料器取出，将预先切成块的果蔬通过果蔬进料口放入到果蔬滤网13内，将压料器放入果蔬进料口内，同时启动粉碎电机10，向下按压压料器，压筒17下端面的挤压凸尖18扎住果蔬，粉碎电机10带动切削刀片15高速旋转，切削刀片15将果蔬削碎，在果蔬滤网13的高速旋转所产生的离心力的作用下，果渣由滤网架11顶部的导向环板16飞出果蔬滤网13落入到渣盒14内，同时果汁透过果蔬滤网13进入导流筒14内。榨汁结束后，果汁通过出汁管9流出出汁口7，在出汁口7接果汁即可。

若需要制作面膜，通过注料孔内加入蜂蜜、牛奶等，旋转功能旋钮，旋转功能旋钮8到面膜档位，使两位三通阀6的第一个接口与第三个接口连通，按照上述榨汁作业的工序完成后，果汁自动流入到储汁桶20内，然后启动搅拌电机21，搅拌电机21带动搅拌轴22和搅拌轴22上的搅拌叶片23旋转，将果汁和加入的蜂蜜、牛奶等搅拌均匀，接着驱动电机25启动，驱动电机25通过齿轮27和齿条28带动滑柱26沿滑道向上移动，滑柱26带动密封阀24向上，下料口开启，果汁混合液落到面膜盘4上，过一段时间后，通过面膜盘4取放口取出面膜盘4，使用取膜器将面膜取下，即可贴敷到面部使用。

以上实施例仅用以说明而非限制本发明的技术方案，尽管参照上述实施例对本发明进行了详细说明，本领域的普通技术人员应当理解：依然可以对本发明进行修改或者等同替换，而不脱离本发明的精神和范围的任何修改或局部替换，其均应涵盖在本发明的权利要求范围当中。
