一种医疗叩诊锤的制作方法

本发明涉及叩诊锤，具体是一种医疗叩诊锤。

背景技术：

神经内科是独立的二级学科，不属于内科概念．神经系统由脑、脊髓及周围神经组成；神经内科主要诊治脑血管疾病（脑梗塞、脑出血）、偏头痛、脑部炎症性疾病（脑炎、脑膜炎）、脊髓炎、癫痫、痴呆、神经系统变性病、代谢病和遗传病、三叉神经痛、坐骨神经病、周围神经病（四肢麻木、无力）及重症肌无力等；神经内科的主要检查手段包括头颈部MRI，CT，ECT，PETCT，脑电图、TCD（经颅多普勒超声）肌电图，诱发电位及血流变学检查等。

在医院里，对于神经内科检查器多采用触觉针刺激，叩诊锤击打的方式，如检查病患某区域神经反射或检查某根神经损伤时，常常使用到这种检查器，通过通过橡胶锤击打检查关节神经反应，以判断病人的病危情况，及时采取辅助药物治疗。

目前，一般的叩诊锤的功能都太过单一，但是手电筒、测量尺等器具是医生对病人进行神经检查时必不可少的工具，由于这些工具细小、分散，携带不方便，巡查病房或者出急诊时携带极易丢失，给检查带来许多不便，同时，在检查时，不能及时记录检查的具体情况。

技术实现要素：

本发明的目的在于提供一种方便记录，节约空间，提高效率，结构简单，使用方便的医疗叩诊锤，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种医疗叩诊锤，包括锤柄、锤杆和锤体；所述锤柄尾部螺纹连接灯罩，灯罩内安装有瞳孔灯,瞳孔灯导线连接有光照开关；所述锤柄表面设置有锁止按钮，在锤柄中间设置有卡槽，卡槽内设有探刺针和触觉刷；所述锤柄上侧安装有收线盒，收线盒左侧设有凹槽，凹槽内设有记录笔，其中，收线盒通过连接绳连接记录笔；所述锤柄连接锤杆，锤杆的上设有刻度值；所述锤杆连接锤体，锤体呈圆形设置，且锤体圆周上包覆设有环形的锤头；所述锤体包括相互平行的正面和背面，锤体的正面设有激光灯、镜片；所述镜片为圆形，其圆心位置设有旋钮，镜片通过销轴转动连接于锤体正面，且镜片旋转轴线与锤体轴线重合；所述镜片沿周向设有若干图案标记；所述锤体的背面铰接设有放大镜，镜片表面和放大镜表面分别与锤头两侧表面平齐。

进一步的：所述锤头为环形橡胶圈。

进一步的：所述图案标记与激光灯正对设置。

进一步的：锤柄内部设有蓄电池卡槽，卡槽内固定设置蓄电池。

进一步的：所述锤柄外表面设有充电口。

与现有技术相比，本发明的有益效果是：

本发明中，通过探刺针、触觉刷进行检查，方便医生拿取，而记录笔方便医生对检查结果进行记录，并通过光照开关打开瞳孔灯进行瞳孔对光反射的检查，使用方便，将叩诊、测量、记录和瞳孔检测集于一体，节约了储物空间，有效提高了诊断效率。

本发明中，激光灯照射在镜片上的图案标记发出带有图案标记的光线，因此能吸引儿童注意力，此时激光灯对准待检查部位，稍微旋转锤杆用锤头叩击检测部位即可，而且可以旋转旋钮更换图案标记；还可以将放大镜沿铰接部旋转至与锤杆垂直，此时通过放大镜即可检测耳朵，结构简单，使用、记录方便，功能多样化。

附图说明

图1为医疗叩诊锤的结构示意图。

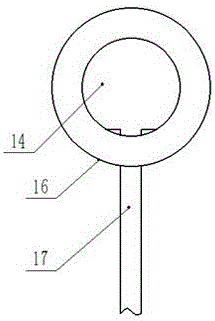

图2为医疗叩诊锤中锤体后视图示意图。

图3为医疗叩诊锤中锤体侧视图示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种医疗叩诊锤，包括锤柄1、锤杆17和锤体15；所述锤柄1内部设有蓄电池卡槽，卡槽内固定设置蓄电池，在锤柄1外表面设有充电口；所述锤柄1尾部螺纹连接灯罩2，灯罩2内安装有瞳孔灯21,瞳孔灯21导线连接有光照开关22；所述锤柄1表面设置有锁止按钮6，在锤柄1中间设置有卡槽3，卡槽3内设有探刺针5和触觉刷4；所述锤柄1上侧安装有收线盒10，收线盒10左侧设有凹槽7；凹槽7内设有记录笔8，其中，收线盒10通过连接绳9连接记录笔8；工作中，通过探刺针5、触觉刷4进行检查，方便医生拿取，而记录笔8方便医生对检查结果进行记录，并通过光照开关22打开瞳孔灯21进行瞳孔对光反射的检查，使用方便，将叩诊、测量、记录和瞳孔检测集于一体，节约了储物空间，有效提高了诊断效率；所述锤柄1连接锤杆17，锤杆17的上设有刻度值，通过刻度准确调节锤杆17的长度；所述锤杆17连接锤体15，锤体15呈圆形设置，且锤体15圆周上包覆设有环形的锤头16，锤头16为环形橡胶圈；所述锤体15包括相互平行的正面和背面，锤体15的正面设有激光灯、镜片11；所述镜片11为圆形，其圆心位置设有旋钮12，镜片11通过销轴转动连接于锤体15正面，且镜片11旋转轴线与锤体15轴线重合；所述镜片11沿周向设有若干图案标记13，图案标记13与激光灯正对设置；所述锤体15的背面铰接设有放大镜14，镜片11表面和放大镜14表面分别与锤头16两侧表面平齐；工作中，激光灯照射在镜片11上的图案标记13发出带有图案标记13的光线，因此能吸引儿童注意力，此时激光灯对准待检查部位，稍微旋转锤杆17用锤头16叩击检测部位即可，而且可以旋转旋钮12更换图案标记13；还可以将放大镜14沿铰接部旋转至与锤杆17垂直，此时通过放大镜14即可检测耳朵；综上，本发明，结构简单，使用、记录方便，功能多样化。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
