手术体位定位装置的制作方法

本发明涉及医疗器械领域，具体涉及一种手术体位定位装置。

背景技术：

市面上的外科手术床结构简单，功能单一,不具有调节功能，由于手术俯卧位的特殊性、手术时间长，造成患者术中受压部分皮肤易发生压疮；对腹部偏大患者，身材高大患者，口鼻呼吸受限。而现有普通手术床，使用不方便灵活性差。CN201520143221.4中的设备真对身体不同部位分别作支撑，但是支撑部位不可以随心所欲调节，无法应对多种体位，对于身材不同的患者无法做到合理的支撑，对于肢体不标准的患者无法做到有效的定位。

技术实现要素：

针对传统手术体位定位装置，对身体各个部位分别作出支撑，无法随心所欲调节，无法应对多种体位，对于身材不同的患者无法做到合理支撑，对于肢体不标准的患者无法做到有效的定位，无法应对多种变化体位的缺陷。

本发明提供一种手术体位定位装置。

一种手术体位定位装置，包括下支撑板，所述下支撑板上设有立杆固定座，所述立杆固定座上设有定位立杆，所述定位立杆插于所述立杆固定座内。

优选地，所述下支撑板，由支撑单元拼接而成；所述支撑单元上设有十字交错的固定座滑道，所述固定座滑道底部对应的侧壁均开设有延伸槽；所述支撑单元为矩形板，其相邻两侧边设有插接凸棱，另相邻两侧边设有与所述插接凸棱相适配的插接凹槽。

优选地，所述插接凸棱截面为等腰梯形，所述等腰梯形上底与所述支撑单元相连接。

优选地，所述插接凸棱插入所述插接凹槽的两端设有插接倒角。

优选地，所述立杆固定座包括座体和座盖，所述座体上开设通孔，所述座盖侧壁上设有插孔，所述座体内设有轴架，所述立杆固定座还包括凸轮杆锁紧机构，所述凸轮杆锁紧机构包括凸轮杆和穿设于通孔内的锁紧销钉，所述凸轮杆为“L”型杆，其一端穿入所述插孔深入所述座盖，另一端外露；所述凸轮杆穿于所述插孔内的杆上设有凸轮，所述锁紧销钉上设有挡片和回程弹簧，所述凸轮杆上所述凸轮的位置与所述锁紧销钉位置对应，所述凸轮杆设于所述座体内的轴架上。

优选地，所述座体下方设有与所述固定座滑道相适配的滑道片，所述滑道片包括翼板和连接所述翼板与所述座体的凸台，所述翼板直径小于两个相对应的延伸槽之间的距离，大于所述固定座滑道的宽度。

优选地，所述定位立杆包括插接座、插接片和杆体，所述插接片插入所述插接座中，所述插接座与所述座盖相连接，所述插接片与所述杆体一端相连接；所述插接座包括插接座底和套设于所述插接座底内的插接座盖。

优选地，所述插接座底为单侧开口圆环，其内径为D₂，开口宽为D₁；所述插接座盖为单侧开口的圆环，其内径为D₁，，开口宽为D₁；所述插接片包括插接锁紧片和一端穿入所述插接锁紧片内的插接柱，所述插接柱为圆柱体，所述插接锁紧片是由直径为D₂的圆片，用两个平行弦切割两个劣弧弓形后而形成的结构，其中平行弦的尺寸为(D₂²-D₁²)^1/2/2。

优选地，所述杆体另一端连接一个或多个所述定位立杆，每个所述杆体上设有一个可调节所述杆体与插接座之间夹角的弯曲关节。

优选地，所述杆体表面设有压力传感器。

本发明将传统的定位装置化繁为简，变成单一的单元，可以根据需要任意组合为支撑板，滑道固定座可以在轨道上以任意位置锁紧，定位立杆也是由小的单元组成可以任意单位的长度，可以按需求弯曲成任意角度并组合。

附图说明

图1为实施例1手术体位定位装置立体结构示意图；

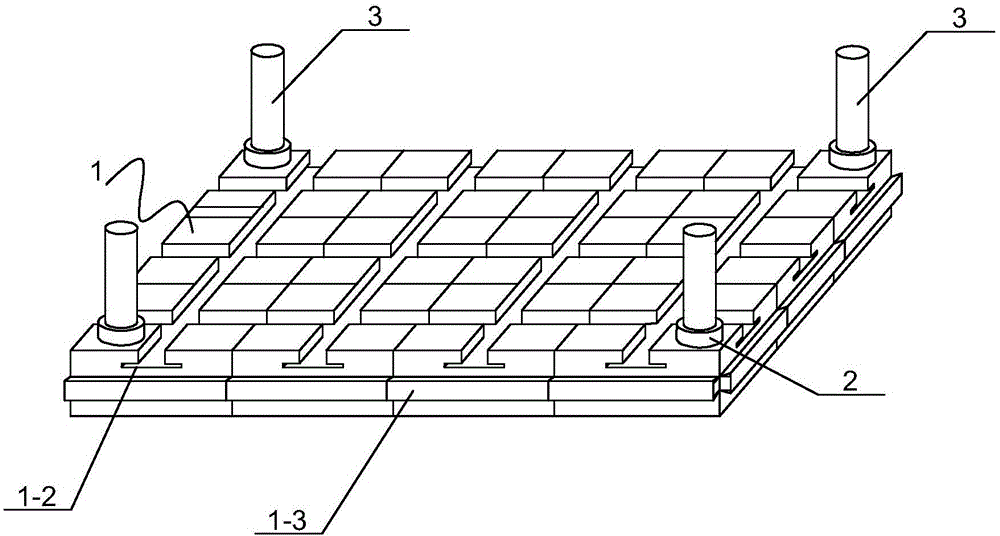

图2为实施例2手术体位定位装置立体结构示意图；

图3为实施例2下支撑板立体结构示意图；

图4为实施例2支撑单元视角1立体结构示意图；

图5为实施例2支撑单元视角2立体结构示意图；

图6为实施例3立杆固定座立体结构示意图；

图7为实施例3立杆固定座轴向爆破图；

图8为实施例3座体立体结构仰视图；

图9为实施例3锁紧销钉及挡片立体结构示意图；

图10为实施例3定位立杆立体结构示意图；

图11为实施例3定位立杆轴向爆破图；

图12为实施例3手术体位定位装置单元装配示意图。

下支撑板1、支撑单元1-1、固定座滑道1-2、延伸槽1-2-1插接凸棱1-3、插接凹槽1-4、插接倒角1-5、立杆固定座2、座体2-1、通孔2-1-1、凸轮杆2-1-2-1、锁紧销钉2-1-2-2、挡片2-1-2-3、回程弹簧2-1-2-4、凸轮2-1-2-3、座盖2-2、滑道片2-3、翼板2-3-1、凸台2-3-2、插孔2-2-1、定位立杆3、插接座3-1、插接座底3-1-1、插接座盖3-1-2、插接片3-2、插接柱3-2-1、插接锁紧片3-2-2、杆体3-3、弯曲关节3-3-1。

具体实施方式

实施例1

如图1所示，本发明提供一种手术体位定位装置，一种手术体位定位装置，包括下支撑板1，所述下支撑板1上设有立杆固定座2，所述立杆固定座2上设有定位立杆3；所述定位立杆3插于所述立杆固定座2内。

该装置铺设与患者所位于的床上或其他平面上，下支撑板垫于患者和床之间，支撑立杆可以辅助患者侧位手术支撑；使用时置于患者背部或者前胸等身体任何需要支撑的位置。立杆固定座为圆孔，定位立杆插于圆孔上。

实施例2

如图2-图5所示，一种手术体位定位装置，与实施例1的区别在于，所述下支撑板1，由支撑单元1-1拼接而成；所述支撑单元1-1上设有十字交错的固定座滑道1-2，所述固定座滑道1-2底部对应的侧壁均开设有延伸槽1-2-1；所述支撑单元1-1为矩形板，其相邻两侧边设有插接凸棱1-3，另相邻两侧边设有与所述插接凸棱1-3相适配的插接凹槽1-4。

将下支撑板以有限元分析的思路拆解成许多小的单元，每个单元是统一而一致的，每个单元上设置的滑道，可以将立杆固定座固定在任意需要的位置。每一小块之间通过凸棱和凹槽插接，可以组成任意的大小。

实施例3

如图6-图12所示，本发明提供一种手术体位定位装置，与实施例1的区别在于，所述插接凸棱1-3截面为等腰梯形，所述等腰梯形上底与所述支撑单元1-1相连接；所述插接凸棱1-3的两端设有插接倒角1-5；所述立杆固定座2包括座体2-1和座盖2-2，所述座体2-1下方开设通孔2-1-1，所述座盖2-2上设有插孔2-2-1，，所述座体2-1内设有轴架，所述立杆固定座2还包括凸轮杆锁紧机构，所述凸轮杆锁紧机构包括凸轮杆2-1-2-1和穿设于通孔2-1-1内的锁紧销钉2-1-2-2，所述凸轮杆2-1-2-1为“L”型杆，其一端穿入所述插孔2-2-1深入所述座盖2-2内部，另一端外露；所述凸轮杆2-1-2-1穿于所述插孔2-2-1内的杆上设有凸轮，所述锁紧销钉2-1-2-2上设有挡片2-1-2-3和回程弹簧2-1-2-4，所述凸轮杆2-1-2-1上所述凸轮2-1-2-3的位置与所述锁紧销钉2-1-2-2位置对应，所述凸轮杆2-1-2-1设于所述座体2-1内的轴架上；所述座体2-1下方设有与所述固定座滑道1-2相适配的滑道片2-3，所述滑道片2-3包括翼板2-3-1和连接所述翼板2-3-1与所述座体2-1的凸台2-3-2，所述翼板2-3-1直径小于两个相对应的延伸槽1-2-1之间的距离，大于所述固定座滑道1-2的宽度；所述定位立杆3包括插接座3-1、插接片3-2和杆体3-3，所述插接片3-2插入所述插接座3-1中，所述插接座3-1与所述座盖2-2相连接，所述插接片3-2与所述杆体3-3一端相连接；所述插接座3-1包括插接座底3-1-1和套设于所述插接座底3-1-1内的插接座盖3-1-2；所述插接座底3-1-1为单侧开口的圆环，其内径为D₂，开口宽为D₁；所述插接座盖3-1-2为单侧开口的圆环，其内径为D₁，，开口宽为D₁；所述插接片3-2包括插接锁紧片3-2-2和一端穿入所述插接锁紧片3-2-2内的插接柱3-2-1，所述插接柱3-2-1为圆柱体，所述插接锁紧片3-2-2是由直径为D₂的圆片，用两个平行弦切割两个劣弧弓形后而形成的结构，其中平行弦的尺寸为(D₂²-D₁²)^1/2/2；所述杆体3-3另一端连接一个或多个所述定位立杆3，每个所述杆体3-3上设有一个可改变所述杆体3-3上下表面夹角的弯曲关节3-3-1；所述杆体3-3，两端均设有所述插接座3-1；所述杆体3-3表面设有压力传感器3-3-2。

凸棱截面为的等腰梯形可以实现凸棱与凹槽配给的自由度锁紧，即仅可以延棱延伸方向滑动；插接倒角可以便于讲凸棱插入对应的凹槽。

立杆固定座通过凸轮杆推动锁紧销钉以固定于支撑单元的任意位置，使用时转“L”型杆即可将立杆锁紧于支撑单元。

定位立杆同样应用有限元分析的思路，把立杆分解为很多小段的杆，每一段都能弯曲并插接，可以组成弯成任意角度和任意长度。关于插接锁紧片的参数，实现平行弦的宽度刚好可以插进D₁宽的开口，而后旋转后，刚好与插接座底等径D₂锁紧，也就是说只有完全吻合呈现固定角度才能退出的结构。以(D₂²-D₁²)^1/2/2做弦切割后插接片满足可以在插接座内滑入后转动锁紧，实现径向防脱落。具体使用时组装搭配可以随意进行，比如可以一个杆体两端都安装插接片，每端再和立杆固定座连接。甚至可以设置十字或者三叉等多向杆体进行自由组合。压力传感器的增设可以在使用的时候感受来自患者的压力。

上面所述的实施例仅仅是对本发明的优选实施方式进行描述，并非对本发明的范围进行限定，在不脱离本发明设计精神前提下，本领域普通工程技术人员对本发明技术方案做出的各种变形和改进，均应落入本发明的权利要求书确定的保护范围内。
